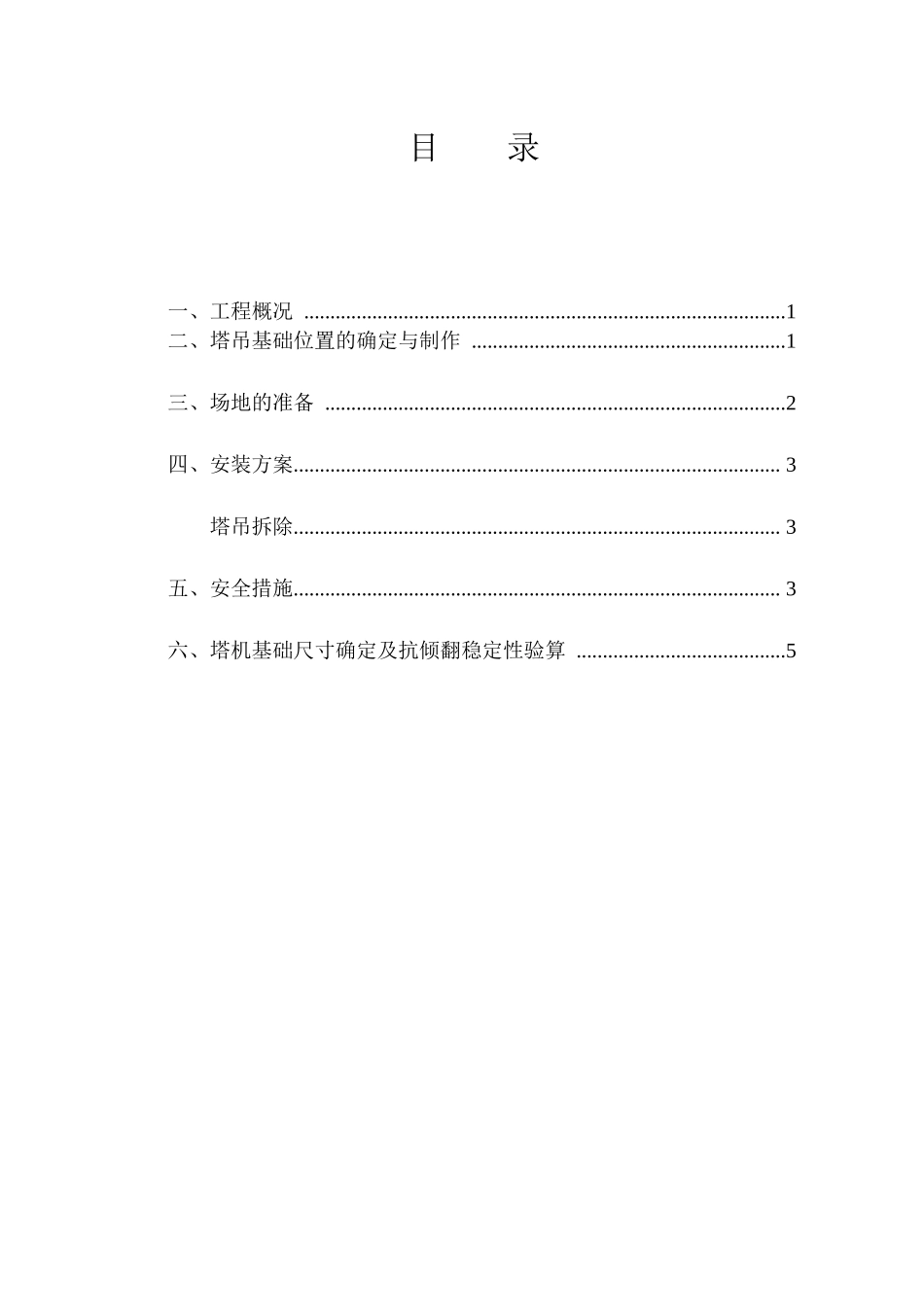

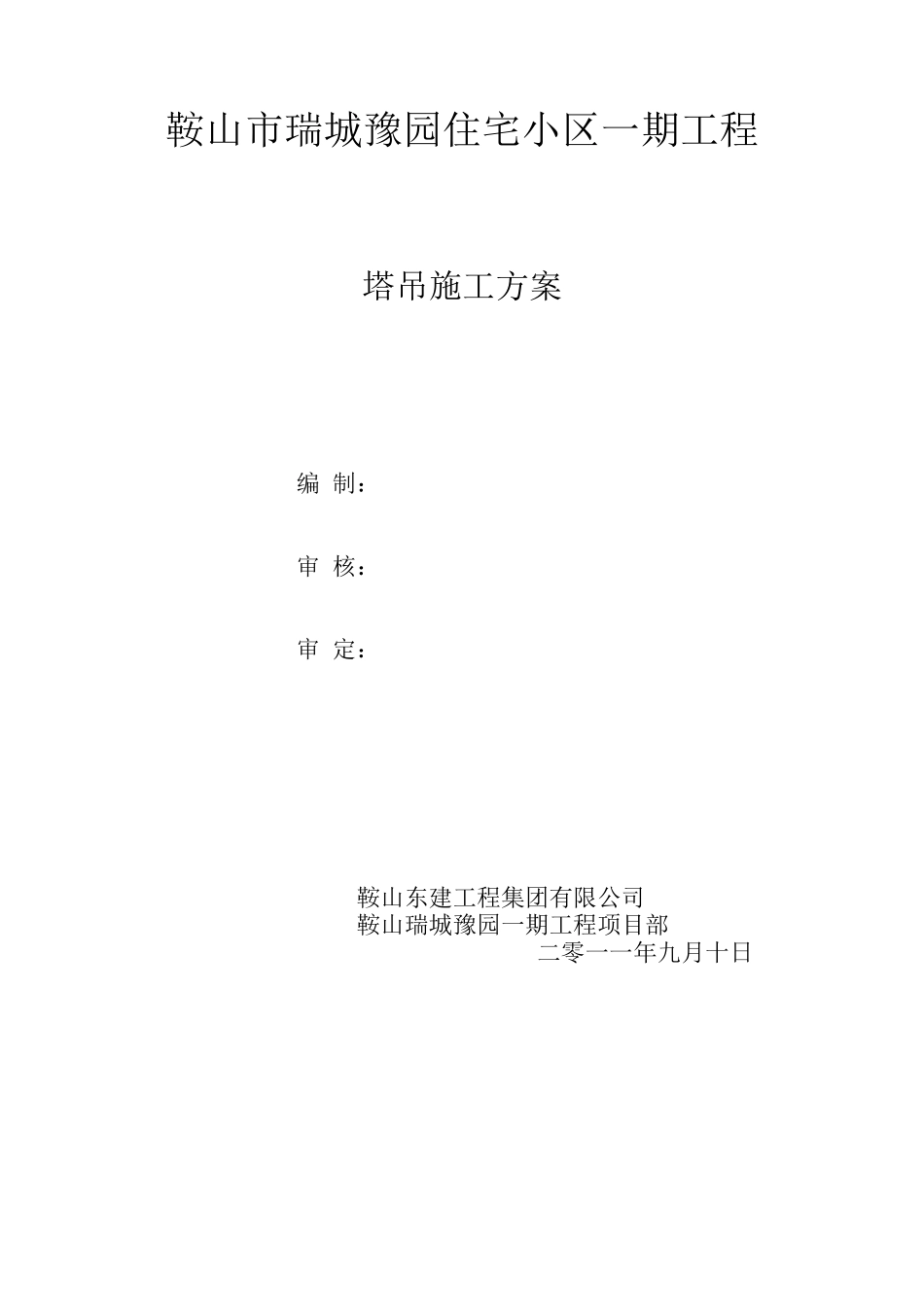

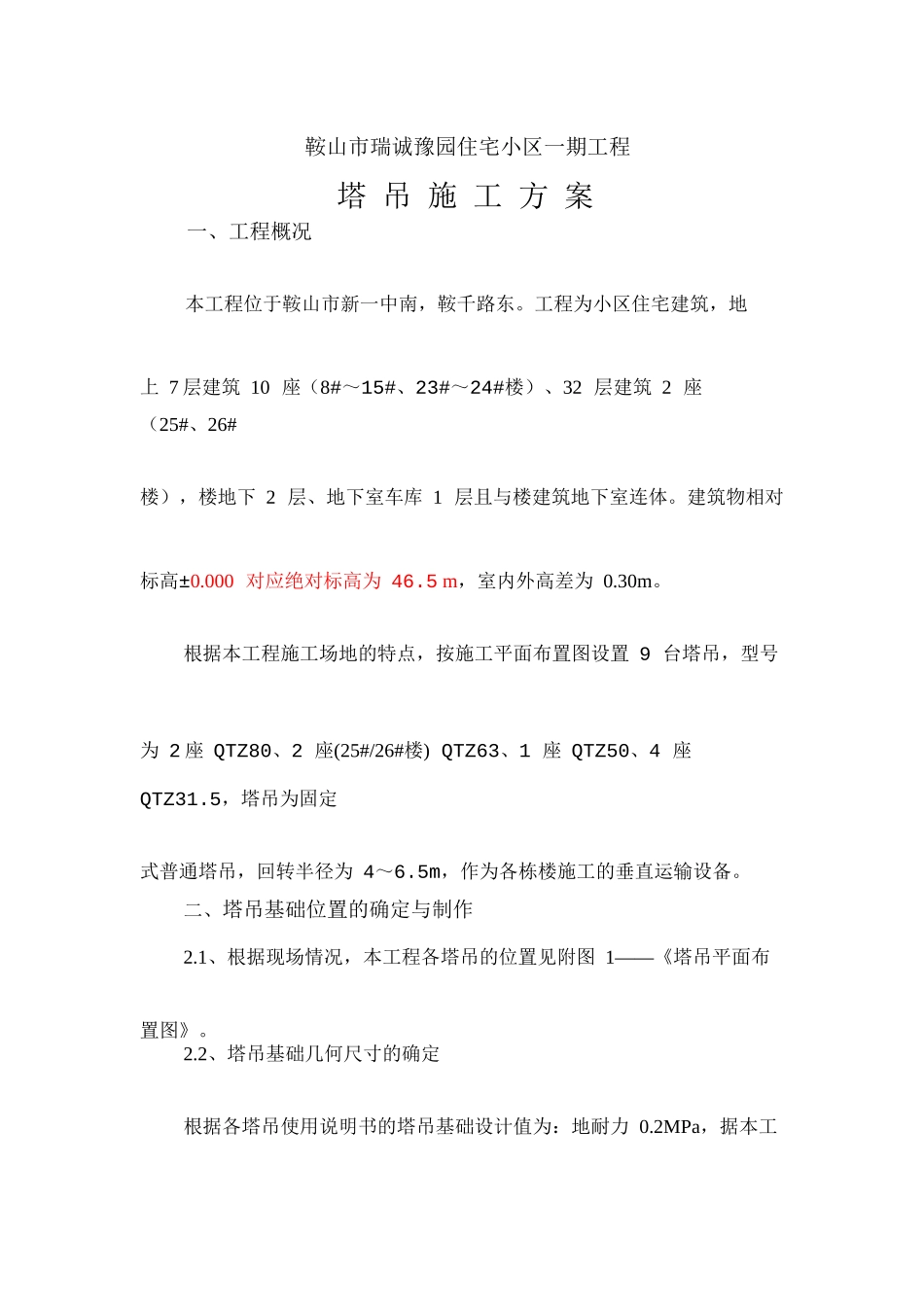

鞍山市瑞城豫园住宅小区一期工程塔吊施工方案编制：审核：审定：鞍山东建工程集团有限公司鞍山瑞城豫园一期工程项目部二零一一年九月十日目录一、工程概况............................................................................................1二、塔吊基础位置的确定与制作............................................................1三、场地的准备........................................................................................2四、安装方案.............................................................................................3塔吊拆除.............................................................................................3五、安全措施.............................................................................................3六、塔机基础尺寸确定及抗倾翻稳定性验算........................................5鞍山市瑞诚豫园住宅小区一期工程塔吊施工方案一、工程概况本工程位于鞍山市新一中南，鞍千路东。工程为小区住宅建筑，地上7层建筑10座（8#～15#、23#～24#楼）、32层建筑2座（25#、26#楼），楼地下2层、地下室车库1层且与楼建筑地下室连体。建筑物相对标高±0.000对应绝对标高为46.5m，室内外高差为0.30m。根据本工程施工场地的特点，按施工平面布置图设置9台塔吊，型号为2座QTZ80、2座(25#/26#楼)QTZ63、1座QTZ50、4座QTZ31.5，塔吊为固定式普通塔吊，回转半径为4～6.5m，作为各栋楼施工的垂直运输设备。二、塔吊基础位置的确定与制作2.1、根据现场情况，本工程各塔吊的位置见附图1——《塔吊平面布置图》。2.2、塔吊基础几何尺寸的确定根据各塔吊使用说明书的塔吊基础设计值为：地耐力0.2MPa，据本工地地质报告及塔吊布置，各塔吊基础的中心位置见《塔吊平面布置图》，基础底绝对标高39m、37m处，地处①、②层土上，地耐力为：回填土＜0.1MPa、砾砂层0.18MPa；由于不能达到塔吊基础的地耐力0.2MPa的要求，采用桩基提高地耐力。施工每台塔吊基础设置4根800×800mm钢筋混凝土桩。塔吊基础截面为5.5（5）×5.5（5）×1.4m，以达到使用要求。2.3、塔吊基础的制作1、按选定位置，制作基础坑5.6m×5.6m，浇筑混凝土垫层后，在基坑边缘砌筑240mm砖墙（砖胎模），采用MU7.5机砖、M5水砂浆砌筑，内侧用1:2.5水泥砂浆抹面。做法详见附图22、按塔吊基础图要求规定、尺寸编制底层钢筋网。基础图见附图5.3、放置固定支腿（4个一体），调平上平面，平面度高差0.5mm，然后编制其余钢筋网。4、浇筑C35混凝土，按要求捣制。5、做好基础保养，保养期15天。2.4、塔吊基础与地下室砼底板的关系塔吊基础坐落在地下室砼底板工程桩承台之下（除26号楼），并且塔吊基础上表面通过素砼填充与地下室砼底板相连。塔吊基础先施工，地下室砼底板施工时将塔吊下部的第一节标准杆浇筑在地下室砼底板内，待到塔吊拆除后，自地下室砼底板顶面将塔吊基础节割断（即此工程的特点要求基础节为消耗性构件），埋于地下室砼底板内。地下室砼底板底部的防水做在塔吊基础上部，并在塔吊支架上距地下室砼底板底250mm处做3mm厚、宽150mm止水钢板。做法详见附图22.5、塔吊支架与地下室砼顶板的关系塔吊支架需穿越地下室砼顶板（除26号楼），即要在地下室砼顶板相应位置预留孔洞，待塔吊完成使用拆除后封堵孔洞。孔洞的预留、封堵方案待结构施工蓝图发放后另作。2.6、26号楼塔吊基础与土回填的关系按施工要求，地下室施工完毕即需对地下室外墙进行土方回填，26#楼的塔吊下部的支架节位于回填土之中，需对回填土范围内的塔吊支架节做维护井。维护井方案见附图3三、场地的准备3.1、将塔吊基础周围场地清理干净，为安装塔机、汽车吊等机械的进出场提供必需的场地和道路。3.2、电源线接至塔吊基础附近3米左右，按三级配电两极保护设置，在地下室施工时期需在地下室砼底板中预埋支撑配电箱及电缆线用钢支架（支架应用程序为：地下室底板垫层施工前坐在土层上垫层施工后坐在垫层上底板钢筋施工后坐在与钢筋焊在一起的钢板埋件上）。钢支架施工方...
