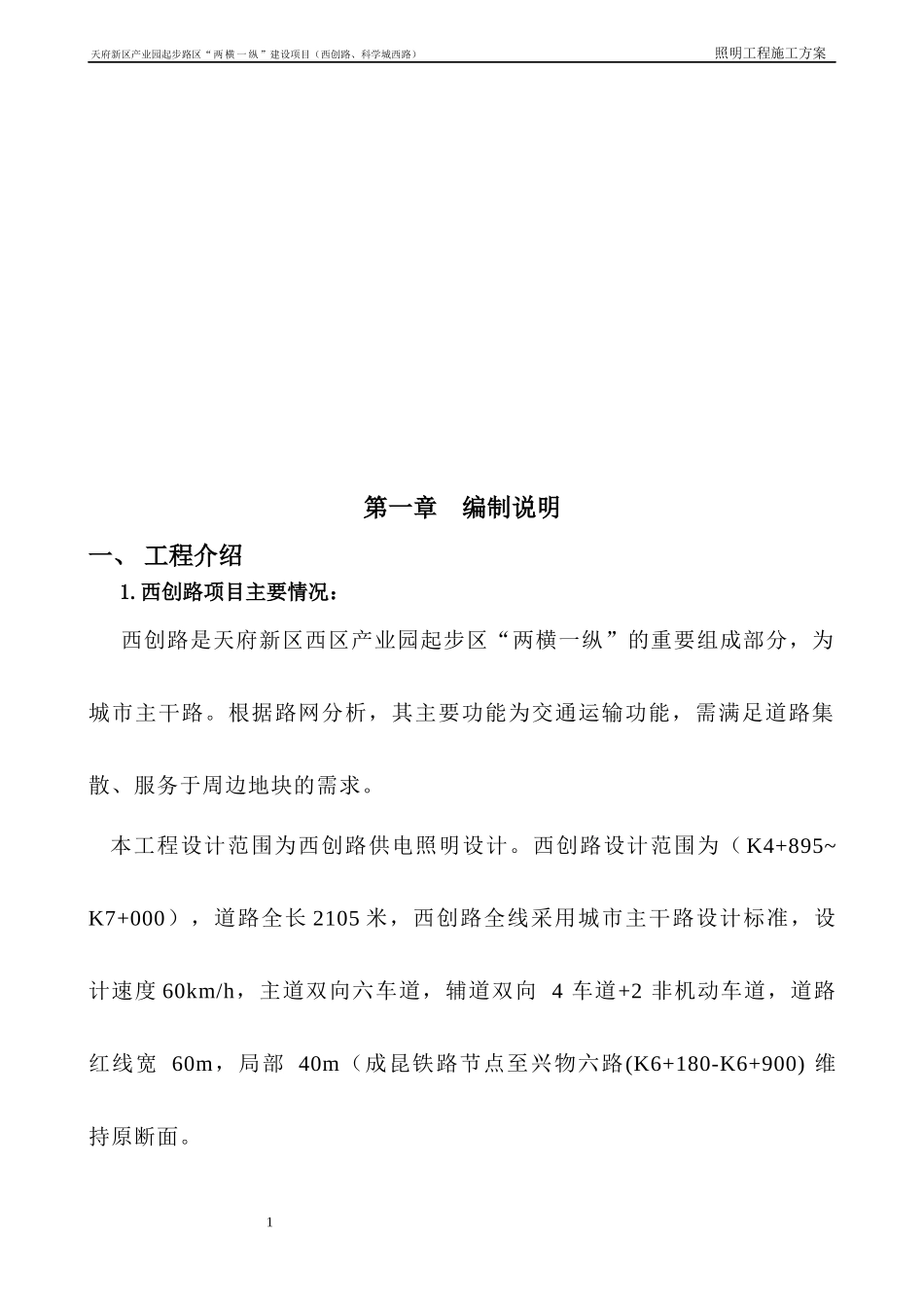

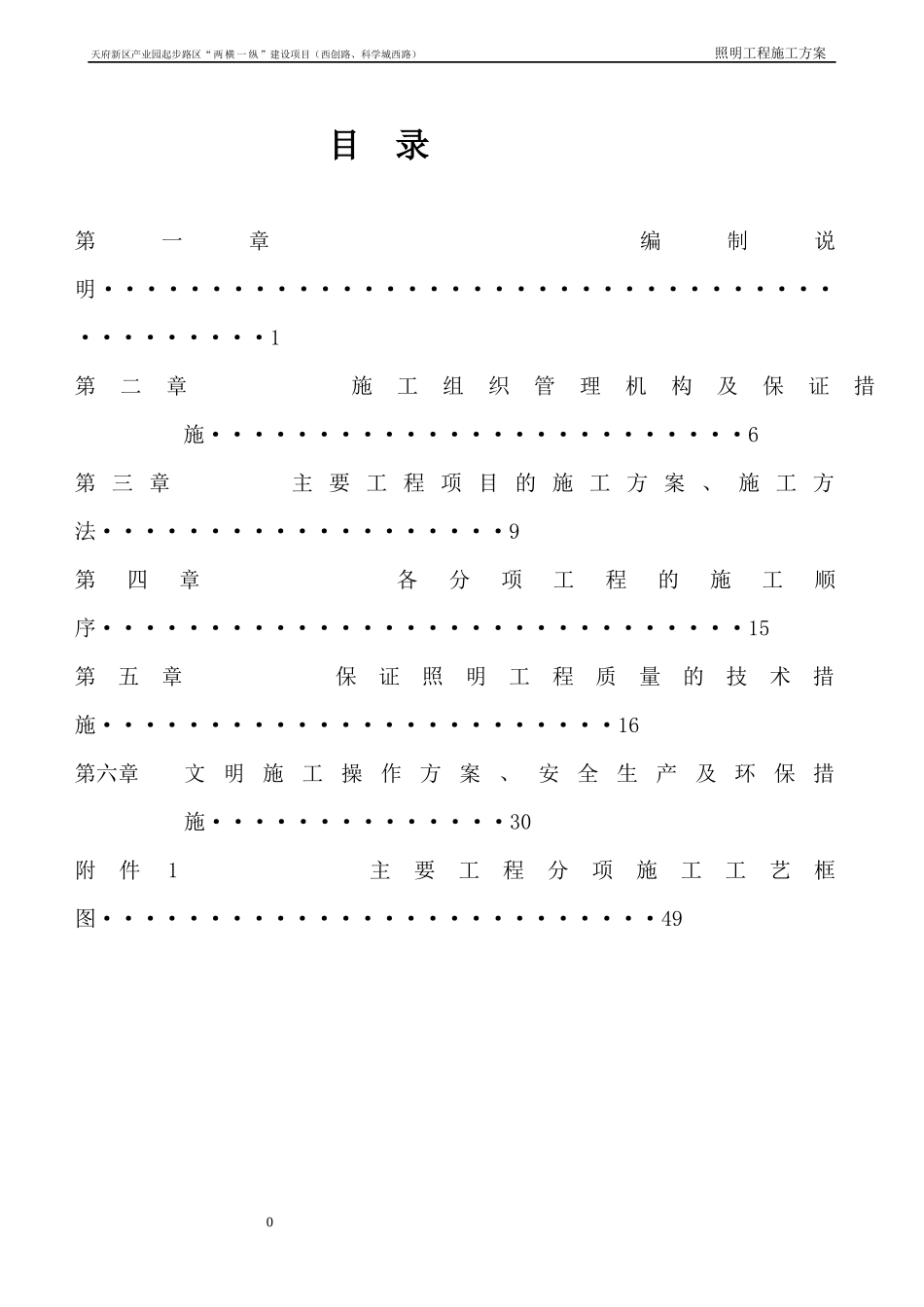

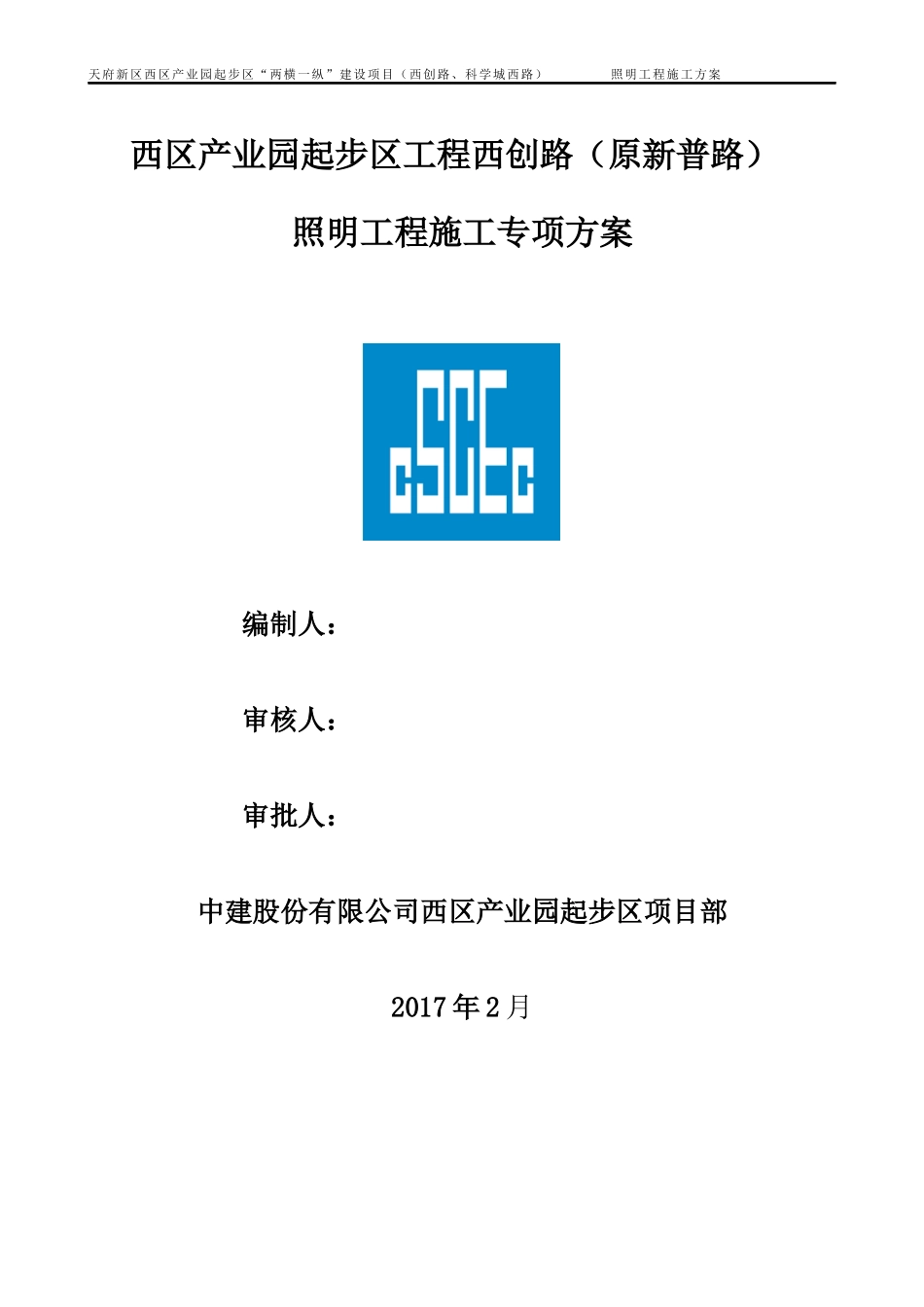

天府新区西区产业园起步区“两横一纵”建设项目（西创路、科学城西路）照明工程施工方案西区产业园起步区工程西创路（原新普路）照明工程施工专项方案编制人：审核人：审批人：中建股份有限公司西区产业园起步区项目部2017年2月天府新区产业园起步路区“两横一纵”建设项目（西创路、科学城西路）照明工程施工方案目录第一章编制说明···········································1第二章施工组织管理机构及保证措施·························6第三章主要工程项目的施工方案、施工方法···················9第四章各分项工程的施工顺序······························15第五章保证照明工程质量的技术措施························16第六章文明施工操作方案、安全生产及环保措施··············30附件1主要工程分项施工工艺框图··························490天府新区产业园起步路区“两横一纵”建设项目（西创路、科学城西路）照明工程施工方案第一章编制说明一、工程介绍1.西创路项目主要情况：西创路是天府新区西区产业园起步区“两横一纵”的重要组成部分，为城市主干路。根据路网分析，其主要功能为交通运输功能，需满足道路集散、服务于周边地块的需求。本工程设计范围为西创路供电照明设计。西创路设计范围为（K4+895~K7+000），道路全长2105米，西创路全线采用城市主干路设计标准，设计速度60km/h，主道双向六车道，辅道双向4车道+2非机动车道，道路红线宽60m，局部40m（成昆铁路节点至兴物六路(K6+180-K6+900)维持原断面。1天府新区产业园起步路区“两横一纵”建设项目（西创路、科学城西路）照明工程施工方案2.照明工程主要情况2.1、照明标准主干路：平均照度30lx；总均匀度：0.4；眩光限制：≤10%；环境比：≥0.5。路口交会区照明标准：平均照度30/50lx。光源采用高压钠灯，采用截光型灯具，灯具防护等级IP65，色温不低于2000K，400W高压钠灯光通量不低于48000lm，灯具仰角12度。照明灯杆、箱体统一采用标准深灰色（CD-001）。每盏灯具安装可变功率镇流器，400W设置400W/250W。每套路灯配套设置熔断器（400W为10A）等元器件。2.2、本工程在道路K6+265道路左侧绿化带内设置一台户外箱式变电站（单台箱变容量160KVA），电源由就近电网引入10KV电源至本工程箱变内，经变压为380V后【三相五线制配电（L1+L2+L3+N+PE）】，再引出至远端，为本工程提供照明。2.3无功补偿：为提高用电负荷的功率因数，无功补偿采用集中补偿方式。在箱式变电站低压母线侧设置功率因数自动补偿装置，补偿后的功率因数不小于0.95。2.4、本工程前期照明控制方式采用：路灯由安装于照明配电箱内的远程控制模块、时控器和照度控制器进行控制。道路照明采用时控器自动控制，纳入城市统一管理，接入当地路灯远程集中控制系统，可实现光控、时控、远控及手动控制功能。2天府新区产业园起步路区“两横一纵”建设项目（西创路、科学城西路）照明工程施工方案2.5、本工程采用低压计量方式。2.6、有侧分绿化带段：在道路两侧主车道与辅道的侧分绿化带中央对称设置一排双臂道路灯，主车道侧光源功率400W高压钠灯，辅道侧光源功率400W高压钠灯，灯杆高度为14.0m，挑臂2.0m，间距约42m。无侧分绿化带段：在人行道上对称设置一排单臂道路灯，光源功率400W高压钠灯，灯杆高度为14.0m，挑臂2.0m，间距约42m，灯杆中心距路缘石边0.6米2.7电缆及敷设方式道路照明采用三相五芯YJLHV22-0.6/1kV低压电缆供电，照明负荷在A、B、C相上平衡分布，灯具引下线采用RVV-500V-3*2.5护套线，照明回路末端电压损失按不大于5%设计。照明电缆敷设采用直埋敷设方式，敷设于绿化带或人行道下，埋深距地面下0.7米；电缆在穿越道路处采用穿SC100镀锌钢管保护埋地敷设，埋设深度距路面不小于1米，两端伸出道路边0.5米，并在道路两侧设置电缆井，各处穿越道路的预埋钢管数量增加1根备用管。2.8电缆井及井盖电缆井采用双层检查井盖，下层井盖采用圆形...
