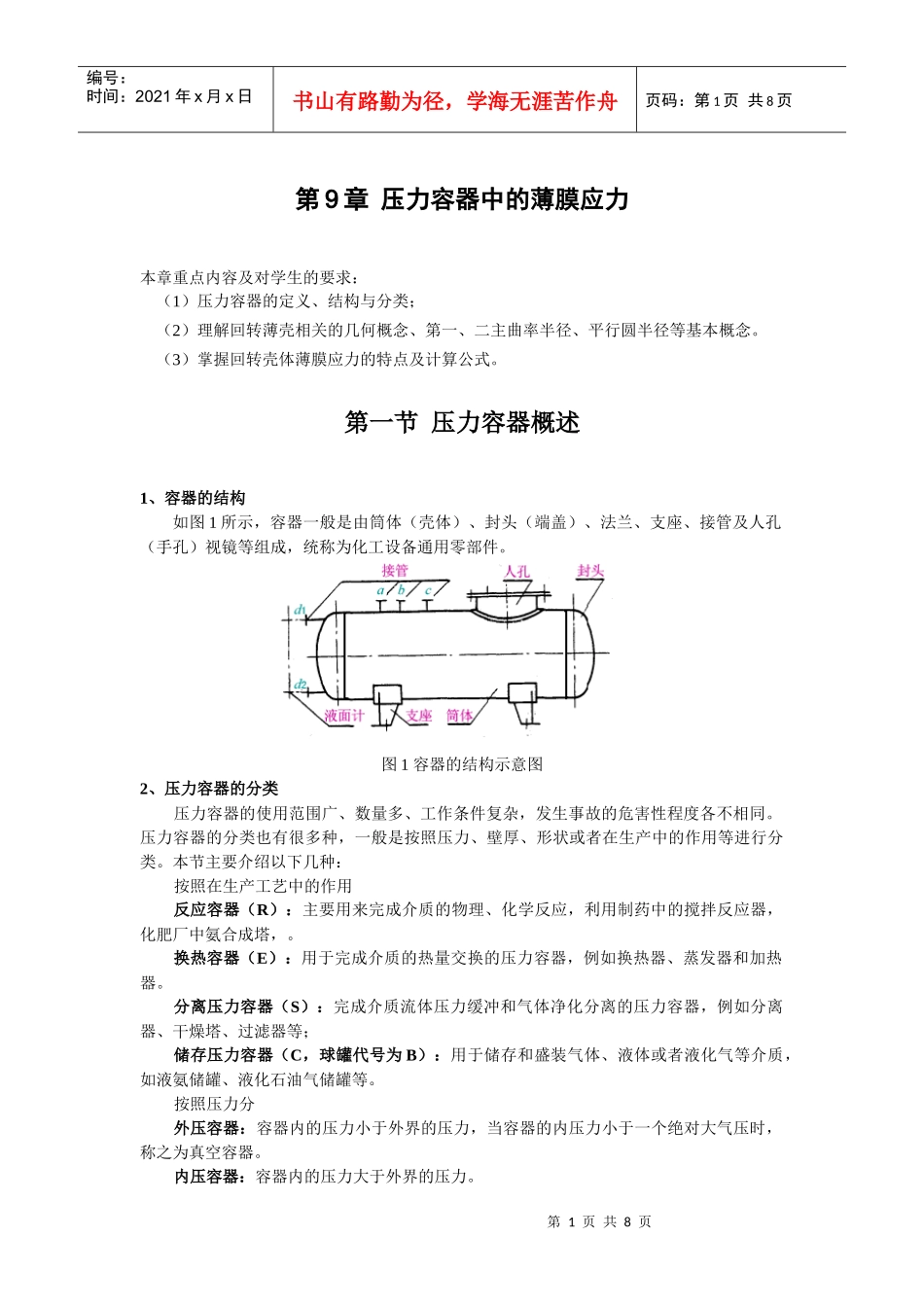

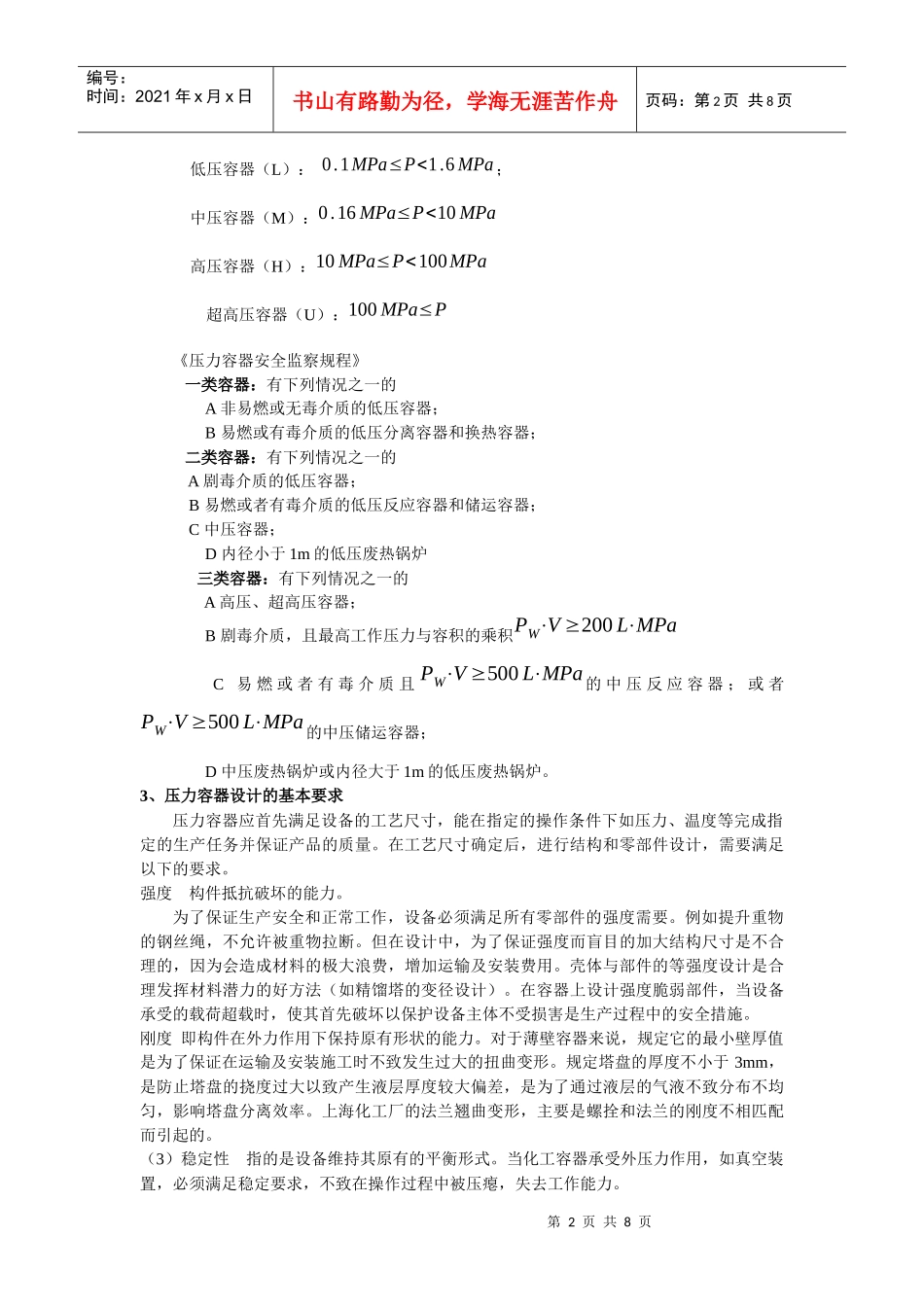

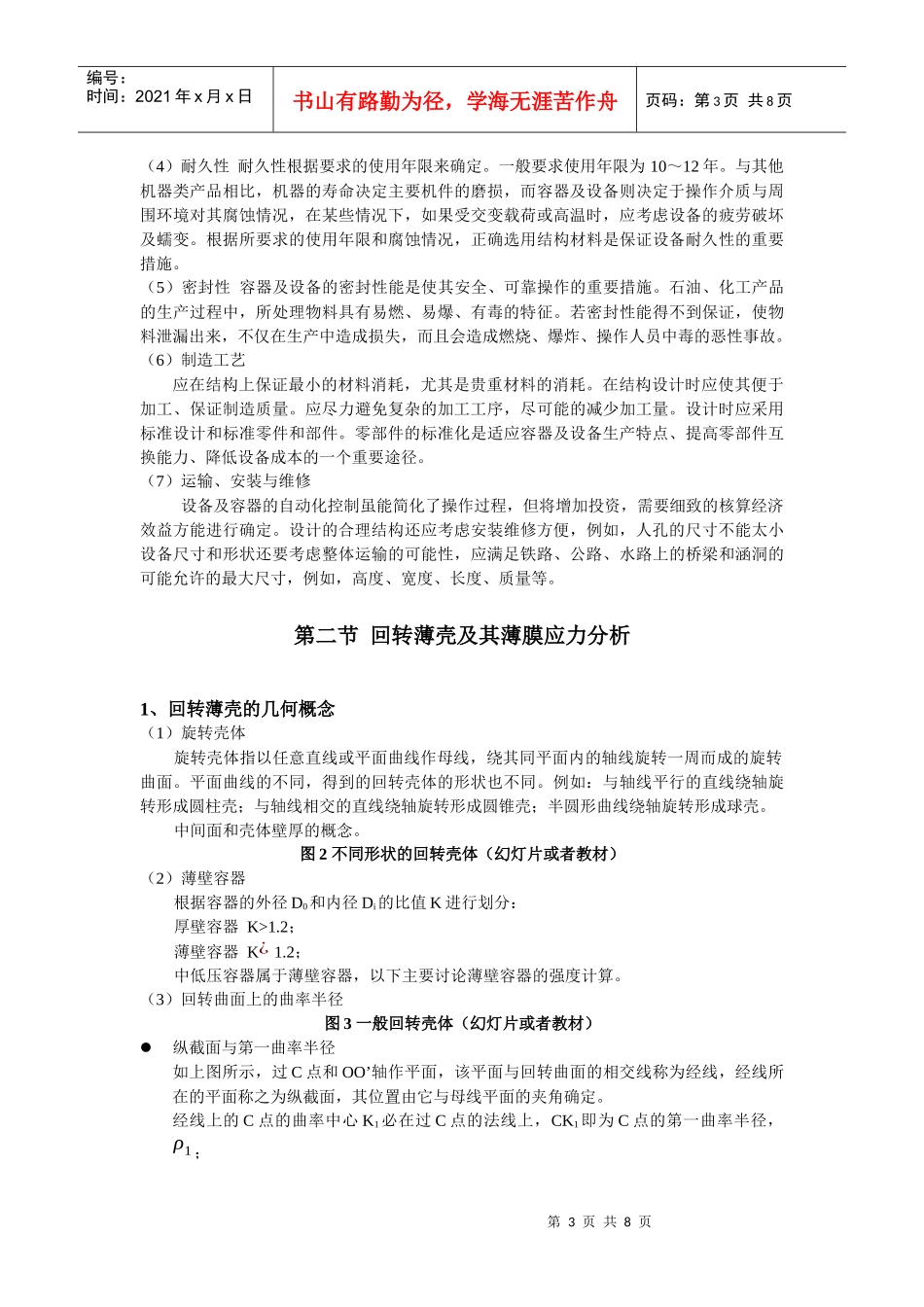

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页第9章压力容器中的薄膜应力本章重点内容及对学生的要求：（1）压力容器的定义、结构与分类；（2）理解回转薄壳相关的几何概念、第一、二主曲率半径、平行圆半径等基本概念。（3）掌握回转壳体薄膜应力的特点及计算公式。第一节压力容器概述1、容器的结构如图1所示，容器一般是由筒体（壳体）、封头（端盖）、法兰、支座、接管及人孔（手孔）视镜等组成，统称为化工设备通用零部件。图1容器的结构示意图2、压力容器的分类压力容器的使用范围广、数量多、工作条件复杂，发生事故的危害性程度各不相同。压力容器的分类也有很多种，一般是按照压力、壁厚、形状或者在生产中的作用等进行分类。本节主要介绍以下几种：按照在生产工艺中的作用反应容器（R）：主要用来完成介质的物理、化学反应，利用制药中的搅拌反应器，化肥厂中氨合成塔，。换热容器（E）：用于完成介质的热量交换的压力容器，例如换热器、蒸发器和加热器。分离压力容器（S）：完成介质流体压力缓冲和气体净化分离的压力容器，例如分离器、干燥塔、过滤器等；储存压力容器（C，球罐代号为B）：用于储存和盛装气体、液体或者液化气等介质，如液氨储罐、液化石油气储罐等。按照压力分外压容器：容器内的压力小于外界的压力，当容器的内压力小于一个绝对大气压时，称之为真空容器。内压容器：容器内的压力大于外界的压力。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页低压容器（L）：0.1MPa≤P<1.6MPa；中压容器（M）：0.16MPa≤P<10MPa高压容器（H）：10MPa≤P<100MPa超高压容器（U）：100MPa≤P《压力容器安全监察规程》一类容器：有下列情况之一的A非易燃或无毒介质的低压容器；B易燃或有毒介质的低压分离容器和换热容器；二类容器：有下列情况之一的A剧毒介质的低压容器；B易燃或者有毒介质的低压反应容器和储运容器；C中压容器；D内径小于1m的低压废热锅炉三类容器：有下列情况之一的A高压、超高压容器；B剧毒介质，且最高工作压力与容积的乘积PW⋅V≥200L⋅MPaC易燃或者有毒介质且PW⋅V≥500L⋅MPa的中压反应容器；或者PW⋅V≥500L⋅MPa的中压储运容器；D中压废热锅炉或内径大于1m的低压废热锅炉。3、压力容器设计的基本要求压力容器应首先满足设备的工艺尺寸，能在指定的操作条件下如压力、温度等完成指定的生产任务并保证产品的质量。在工艺尺寸确定后，进行结构和零部件设计，需要满足以下的要求。强度构件抵抗破坏的能力。为了保证生产安全和正常工作，设备必须满足所有零部件的强度需要。例如提升重物的钢丝绳，不允许被重物拉断。但在设计中，为了保证强度而盲目的加大结构尺寸是不合理的，因为会造成材料的极大浪费，增加运输及安装费用。壳体与部件的等强度设计是合理发挥材料潜力的好方法（如精馏塔的变径设计）。在容器上设计强度脆弱部件，当设备承受的载荷超载时，使其首先破坏以保护设备主体不受损害是生产过程中的安全措施。刚度即构件在外力作用下保持原有形状的能力。对于薄壁容器来说，规定它的最小壁厚值是为了保证在运输及安装施工时不致发生过大的扭曲变形。规定塔盘的厚度不小于3mm，是防止塔盘的挠度过大以致产生液层厚度较大偏差，是为了通过液层的气液不致分布不均匀，影响塔盘分离效率。上海化工厂的法兰翘曲变形，主要是螺拴和法兰的刚度不相匹配而引起的。（3）稳定性指的是设备维持其原有的平衡形式。当化工容器承受外压力作用，如真空装置，必须满足稳定要求，不致在操作过程中被压瘪，失去工作能力。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页（4）耐久性耐久性根据要求的使用年限来确定。一般要求使用年限为10～12年。与其他机器类产品相比，机器的寿命决定主要机件的磨损，而容器及设备则决定于操作介质与周围环境对其腐蚀情况，在某些情况下，如果受交变载荷或高温时，应考虑设备的疲劳破坏及蠕变。根据所要求的使用年限和腐蚀情况，正确选用结构材料是保证设备耐久性的重要措施。（5）密封...
