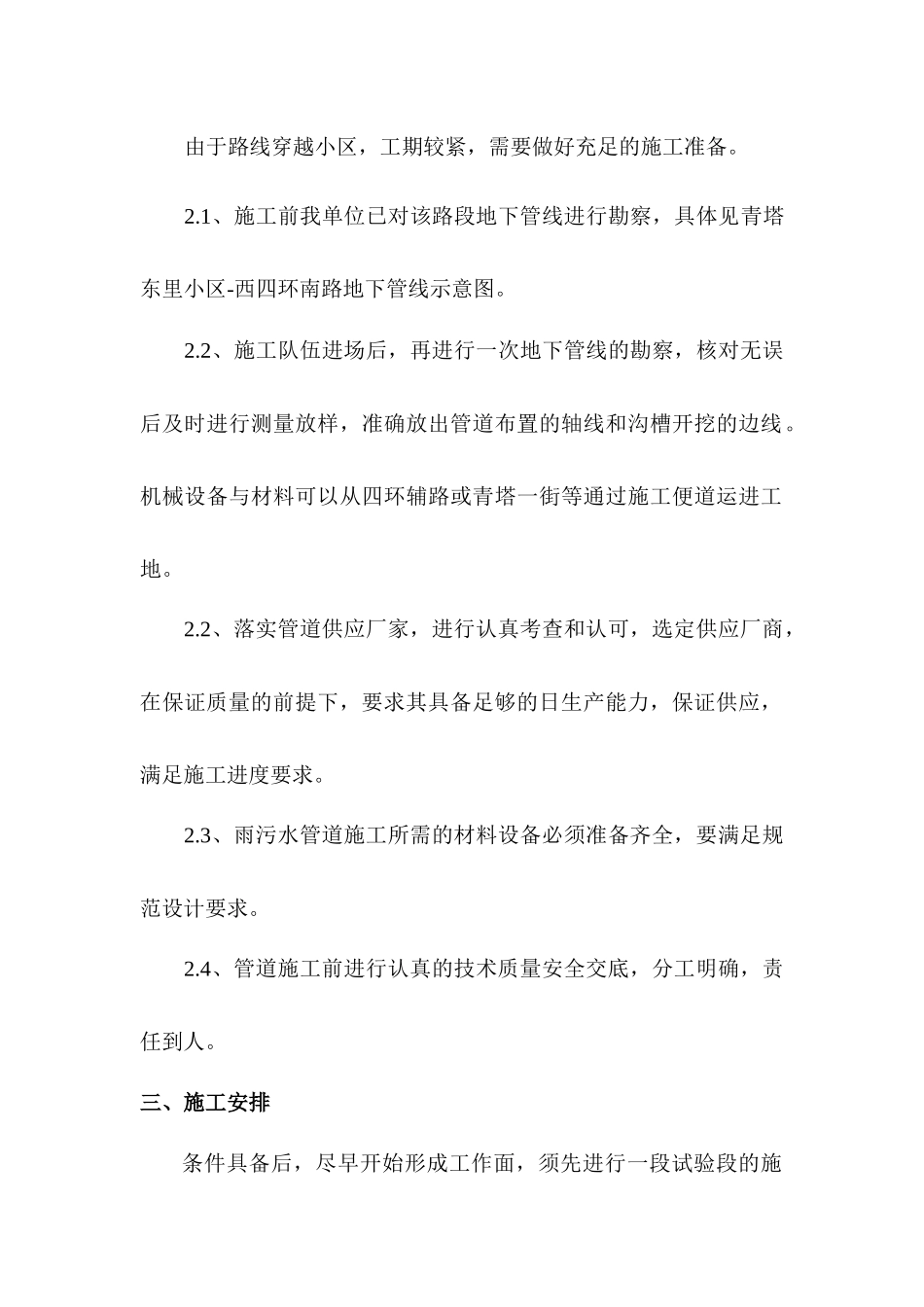

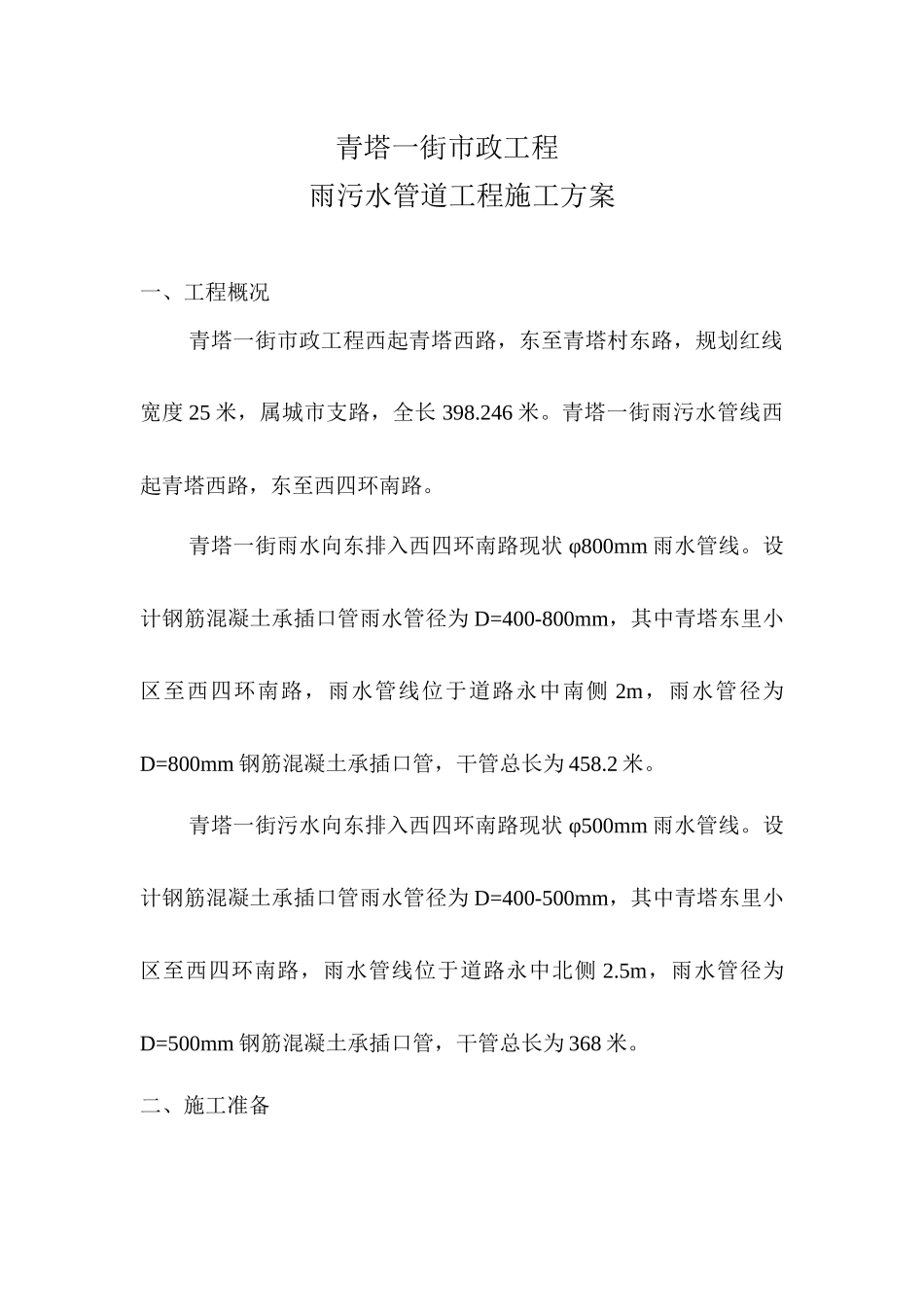

青塔一街市政工程雨污水管道工程施工方案一、工程概况青塔一街市政工程西起青塔西路，东至青塔村东路，规划红线宽度25米，属城市支路，全长398.246米。青塔一街雨污水管线西起青塔西路，东至西四环南路。青塔一街雨水向东排入西四环南路现状φ800mm雨水管线。设计钢筋混凝土承插口管雨水管径为D=400-800mm，其中青塔东里小区至西四环南路，雨水管线位于道路永中南侧2m，雨水管径为D=800mm钢筋混凝土承插口管，干管总长为458.2米。青塔一街污水向东排入西四环南路现状φ500mm雨水管线。设计钢筋混凝土承插口管雨水管径为D=400-500mm，其中青塔东里小区至西四环南路，雨水管线位于道路永中北侧2.5m，雨水管径为D=500mm钢筋混凝土承插口管，干管总长为368米。二、施工准备由于路线穿越小区，工期较紧，需要做好充足的施工准备。2.1、施工前我单位已对该路段地下管线进行勘察，具体见青塔东里小区-西四环南路地下管线示意图。2.2、施工队伍进场后，再进行一次地下管线的勘察，核对无误后及时进行测量放样，准确放出管道布置的轴线和沟槽开挖的边线。机械设备与材料可以从四环辅路或青塔一街等通过施工便道运进工地。2.2、落实管道供应厂家，进行认真考查和认可，选定供应厂商，在保证质量的前提下，要求其具备足够的日生产能力，保证供应，满足施工进度要求。2.3、雨污水管道施工所需的材料设备必须准备齐全，要满足规范设计要求。2.4、管道施工前进行认真的技术质量安全交底，分工明确，责任到人。三、施工安排条件具备后，尽早开始形成工作面，须先进行一段试验段的施工，得出经验数据，以指导后续施工。根据总体进度计划要求，我部决定先从设计终点四环辅路施工至青塔东里小区，然后从青塔东里小区东边施工到小区内十字路口处，最后再从小区内十字路口施工到青塔一街设计起点处，这样可以尽量减少对居民出行所造成的不便，以保证施工进度。四、雨水管道施工方案为收集道路附近的雨水，本工程雨水管主要沿道路永中南侧2m敷设，主要管径为D=800mm钢筋混凝土管道，自流方式汇入西四环南路。管道埋深一般为3m左右，管道坡度2‰～2.5‰。4.1、雨水管道施工工艺流程测量放线→沟槽挖土和支护→管道基础施工→铺设管道→砖砌检查井→沟槽回填4.2、测量放线根据设计图，测设管道中心线和井中心位置，设立中心桩。管道中心线和井中心位置须经监理复核。根据施工管道直径大小，按规定的沟槽宽定出边线，开挖前用白粉划线来控制，在沟槽检查井位置的两侧设置控制桩，并记录两桩至检查井中心的距离，以备校核。4.3、沟槽开挖和支护及排水设施由于现场埋地各专业管道比较复杂，为保证其它管道不被损坏，管沟开挖采取人机结合的方法进行。施工时，要按照工区段的划分情况分段施工。开挖前，对地下管线情况进行实地调查、进行物探确定位置，不明处开挖探坑，确定好开挖尺度，由专人指挥、看护，不得损坏其它管线。（1）开挖遇其它管线时，确定安全距离，并对所遇管线先进行支撑，悬吊等保护后，然而开挖土方。（2）在办理完市政掘路及交通等相关手续后，方可对管线起点在道路上的施工，施工时现场应设置明显标志，根据现场实际情况在单位门口及小区内十字路口处，架设临时便桥（T20），采取施工措施加快施工进度，尽快恢复交通。（3）土方开挖后，应在设计槽底高程以上保留一定余量，避免超挖,槽底以上20cm必须用人工修整底面，槽底的松散土、淤泥、大石块等要及时清除，并保持沟槽干燥，两侧进行边坡支护，修整好底面，立即进行基础施工。（4）挖槽时，堆土高度不宜超过1.5m,且距槽口边不宜小于0.8m。在电杆、变压器附近堆土时其高度要考虑到距电线的安全距离，离槽边距离不得小于1.2m，施工机具设备停放离沟槽距离不得小于0.8m。槽底量出检验尺寸、标高，合格后填写工程报验单报请有关部门验槽。沟槽开挖时边开挖边进行沟槽支护，支护采用组合钢撑板，其尺寸为厚6～6.4cm、宽16～20cm，长3～4m，横向放置，竖撑采用20×20cm木方，中间采用Φ63.5×6mm钢管作为撑柱。详见下图。4.4、管道基础施工本工程管道基础严格按照“市政排水管渠工程质量检验标准”及施工图纸要求进行施工。管道基础采用碎石...
