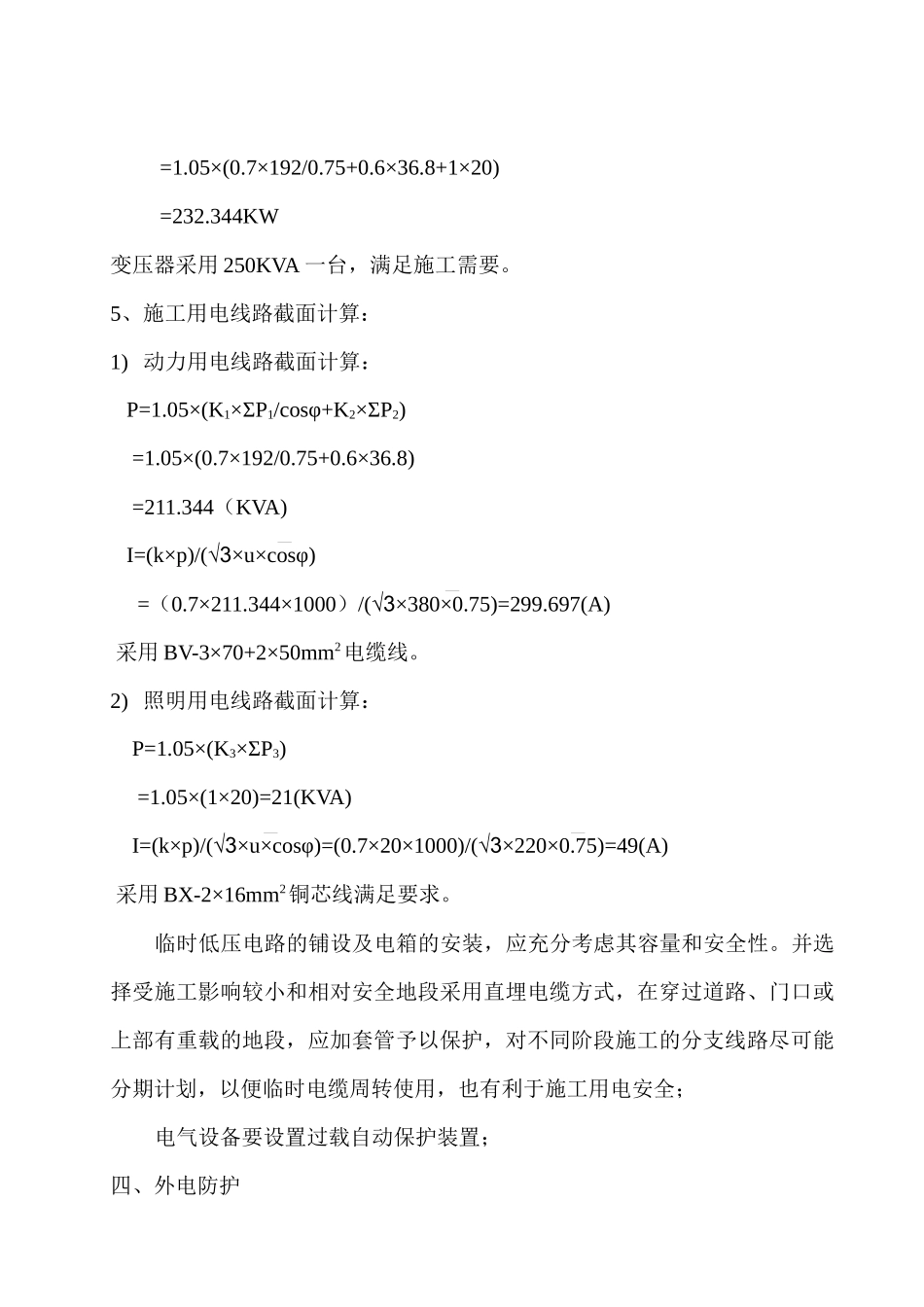

临时用电方案一、编制依据1．实施性施工组织设计、施工图纸。2．《施工现场临时用电安全技术规范》JGJ46-20053.《低压配电设计规范》GB50054-954.《通用用电设备配电设计规范》GB50055-93二、工程概况本工程为锦州龙栖湾新区基础设施建设项目行政生活区一期工程二标段工程，其中金山大街为城市主干路，全长3603.38米（其中K1+173.45-K1+253.45段12号桥不涉及），红线宽90米；海湾路为城市主干路，全长2190.94米，道路宽度66米。临时设施占地面积32448平方米，主要为水泥稳定碎石拌和站、强制式混凝土搅拌机等设备和办公区、生活区用电。三、施工临时用电布置1、现场施工用电源由建设单位批准的外部线路接引至施工临时配电房总配电箱内，再由现场总配电箱根据现场施工机具用电量进行分配。2、根据本工程施工机具的选择，现将施工用电总量估算如下表：序设备名称型号单台功率数量总功率号1水泥稳定碎石搅拌机WCZ500145KW1145KW2砼搅拌机JS50018.5KW118.5KW3砂浆机UJI-2003KW13KW4插入式振捣棒1.5KW69KW5多用木工机7.5KW17.55水泵QY-T3KW39KW6交流电焊机BX-300F23KW123KW7钢筋调直机3.5KW13.5KW8钢筋切断机GK-407.5KW17.5KW9钢筋弯曲机GJT-402.8KW12.8KW10照明及其他用电20KW合计248.8KW根据以上统计本工程用电总容量为248.8KW，采用BV-3×70+2×50三相五线制供电线路，安装总配电箱一个。3、配电系统网络图：4、供电设备总容量：P=1.05×(K1×ΣP1/cosφ+K2×ΣP2+K3×ΣP3)总配电箱照明20KW动力228.8KW一分配箱151KW二分配箱41KW照明分配箱20KW水泥稳定碎石拌合机145KW水泵两台6KW混凝土搅拌机18.5KW砂浆机、振捣棒12KW水泵、木工机10.5KW钢筋加工机械36.8KW三分配箱36.8KW=1.05×(0.7×192/0.75+0.6×36.8+1×20)=232.344KW变压器采用250KVA一台，满足施工需要。5、施工用电线路截面计算：1)动力用电线路截面计算：P=1.05×(K1×ΣP1/cosφ+K2×ΣP2)=1.05×(0.7×192/0.75+0.6×36.8)=211.344（KVA)I=(k×p)/(√3×u×cosφ)=（0.7×211.344×1000）/(√3×380×0.75)=299.697(A)采用BV-3×70+2×50mm2电缆线。2)照明用电线路截面计算：P=1.05×(K3×ΣP3)=1.05×(1×20)=21(KVA)I=(k×p)/(√3×u×cosφ)=(0.7×20×1000)/(√3×220×0.75)=49(A)采用BX-2×16mm2铜芯线满足要求。临时低压电路的铺设及电箱的安装，应充分考虑其容量和安全性。并选择受施工影响较小和相对安全地段采用直埋电缆方式，在穿过道路、门口或上部有重载的地段，应加套管予以保护，对不同阶段施工的分支线路尽可能分期计划，以便临时电缆周转使用，也有利于施工用电安全；电气设备要设置过载自动保护装置；四、外电防护1、在建工程不得在高、低压线路下方施工、不得搭设作业棚、建造生活设施或堆放构件、架具、材料及其它杂物。2、工程（含脚手架具）的外侧边缘与外电架空线路的边缘之间必须保持安全操作距离。3、到与外电架空线路安全操作距离时，必须采取防护措施，增设屏障、遮拦、围拦或保护网，悬挂醒目的警告标志牌。4、现场机动车与外电架空线路交叉时，架空线最低点与路面垂直距离>6m（1kv以下线路）。5、现场设置旋转臂架式起重机的任何部位或被吊物边缘与10kv以下架空线路边缘最小水平距离≮2m。6、外电架空线路附近开挖沟槽时，必须防止外电架空线路电杆倾斜、悬倒。并应采取相应加固措施。五、接地与防雷1、本工程施工现场用电采用TN-S接零保护系统，重复接地不得少于3处，每一处接地电阻<10Ω。2、电气设备的金属外壳必须与专用保护零线连接。专用保护零线（简称保护零线）应由工作接地线、配电室的零线或第一级漏电保护器电源侧的零线引出。3、电气设备应作保护接零或保护接地。不允许一部分设备作保护接零，另一部分设备作保护接地。4、作防雷接地的电气设备，必须同时作重复接地。同一台电气设备的重复接地与防雷接地可使用同一接地体。5、现场电力系统严禁利用大地作相线或零线，保护零线不得装设开关或熔断器。6、保护零线单独敷设，不作它用。工作零线和保护零线在总箱处应严格区分。重复接地线应与保护零线线连接。7、正常情况下，下列电气设备不带电的外露导电部分，应作保护接零。1...
