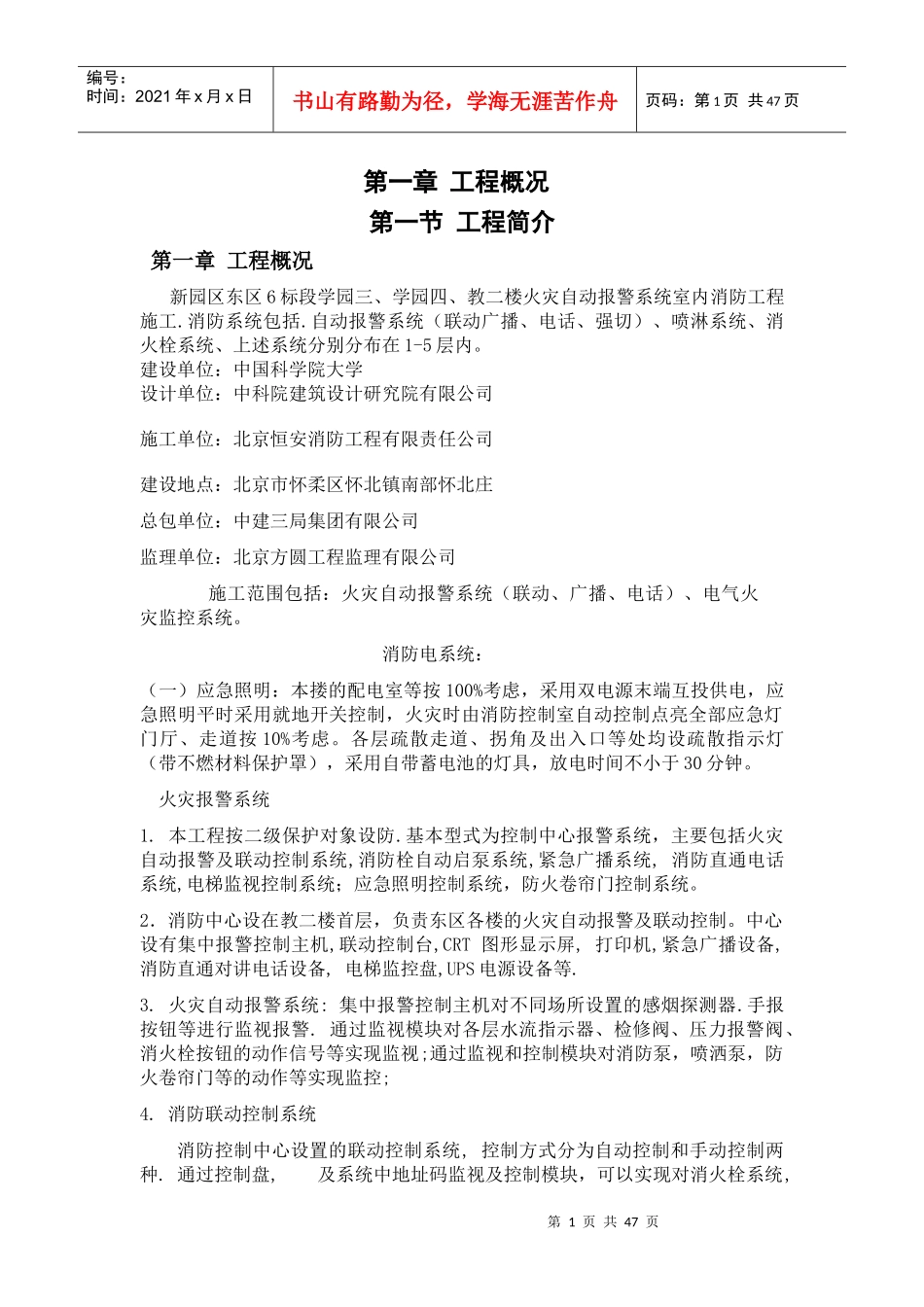

第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页第一章工程概况第一节工程简介第一章工程概况新园区东区6标段学园三、学园四、教二楼火灾自动报警系统室内消防工程施工.消防系统包括.自动报警系统（联动广播、电话、强切）、喷淋系统、消火栓系统、上述系统分别分布在1-5层内。建设单位：中国科学院大学设计单位：中科院建筑设计研究院有限公司施工单位：北京恒安消防工程有限责任公司建设地点：北京市怀柔区怀北镇南部怀北庄总包单位：中建三局集团有限公司监理单位：北京方圆工程监理有限公司施工范围包括：火灾自动报警系统（联动、广播、电话）、电气火灾监控系统。消防电系统：（一）应急照明：本搂的配电室等按100%考虑，采用双电源末端互投供电，应急照明平时采用就地开关控制，火灾时由消防控制室自动控制点亮全部应急灯门厅、走道按10%考虑。各层疏散走道、拐角及出入口等处均设疏散指示灯（带不燃材料保护罩），采用自带蓄电池的灯具，放电时间不小于30分钟。火灾报警系统1.本工程按二级保护对象设防.基本型式为控制中心报警系统，主要包括火灾自动报警及联动控制系统,消防栓自动启泵系统,紧急广播系统,消防直通电话系统,电梯监视控制系统；应急照明控制系统，防火卷帘门控制系统。2．消防中心设在教二楼首层，负责东区各楼的火灾自动报警及联动控制。中心设有集中报警控制主机,联动控制台,CRT图形显示屏,打印机,紧急广播设备,消防直通对讲电话设备,电梯监控盘,UPS电源设备等.3.火灾自动报警系统:集中报警控制主机对不同场所设置的感烟探测器.手报按钮等进行监视报警.通过监视模块对各层水流指示器、检修阀、压力报警阀、消火栓按钮的动作信号等实现监视;通过监视和控制模块对消防泵，喷洒泵，防火卷帘门等的动作等实现监控;4.消防联动控制系统消防控制中心设置的联动控制系统,控制方式分为自动控制和手动控制两种.通过控制盘,及系统中地址码监视及控制模块，可以实现对消火栓系统,第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页自动喷洒灭火系统,防火卷帘门.声光报警器以及切断非消防负荷的监视和控制。此外另设手动控制盘，通过直接控制线对消防泵、喷洒泵、排烟风机等重要消防设备进行后备控制。具体如下：a.消防控制中心能控制消防水泵的启.停，并显示消防水泵的工作.故障状态.b.消防控制中心能控制喷洒水泵的启.停，并显示喷洒水泵的工作.故障状态.及显示报警阀.水流指示器的工作状态.喷淋泵系统，压力开关动作时，自动启动喷淋泵。c.火灾确认后,用作防火分隔的电动门，火灾探测器动作后电动门关闭。d.火灾应急照明应急照明采用双电源供电，末端互投，火灾时强启公共场所和走道上的应急照明和疏散标志灯。照度：配电室按100%考虑,门厅、走道按10%考虑。各层疏散走道、拐角及出入口等处均照度：配电室按100%考虑,门厅、走道按10%考虑。各层疏散走道、拐角及出入口等处均设疏散指示灯及安全出口灯。e.火灾确认后，消防控制室可通过控制模块，中间继电器及分励脱扣器，切除火灾区域的非消防电源，也可通过消防电话由变电站值班人员手动切除火灾区域的非消防电源。f.电梯监控盘设于消防控制室。火灾确认后，电梯均强制返回一层,非消防电梯降首后，延时切断电源，以便人员疏散。5.防火剩余电流动作报警系统各楼总配电箱进线处漏电断路器、消防用电设备漏电断路器等只报警不动作，并将报警信号传到消防中心剩余电流火灾报警系统的控制器。6.消防栓按钮启泵系统：各处的任一消火栓按钮被按下时,均能直接起动消防泵,并将启动的位置信号送回消防控制中心。消防控制中心也能发出指令,直接启动消防泵。7.消防事故广播系统：在消防控制中心设置消防广播机柜,消防事故广播和背景音乐广播合用一套系统，机组采用定压式输出,平时分区域播放背景音乐，发生火灾时,消防控制室值班人员可根据火灾发生的区域,自动或手动进行事故广播,及时指挥疏导人员疏散.教室内扬声器作为平时广播用，设置音量开关，火灾时可强行接通扬声器。8．消防警报系统：建筑物设置消防警报装置，采用分时播放，先鸣警...
