北京通州区某供暖中心锅炉房及附属工程施工方案VIP免费

北京通州区某供暖中心锅炉房及附属工程施工方案_第1页
1/37
北京通州区某供暖中心锅炉房及附属工程施工方案_第2页
2/37
北京通州区某供暖中心锅炉房及附属工程施工方案_第3页
3/37

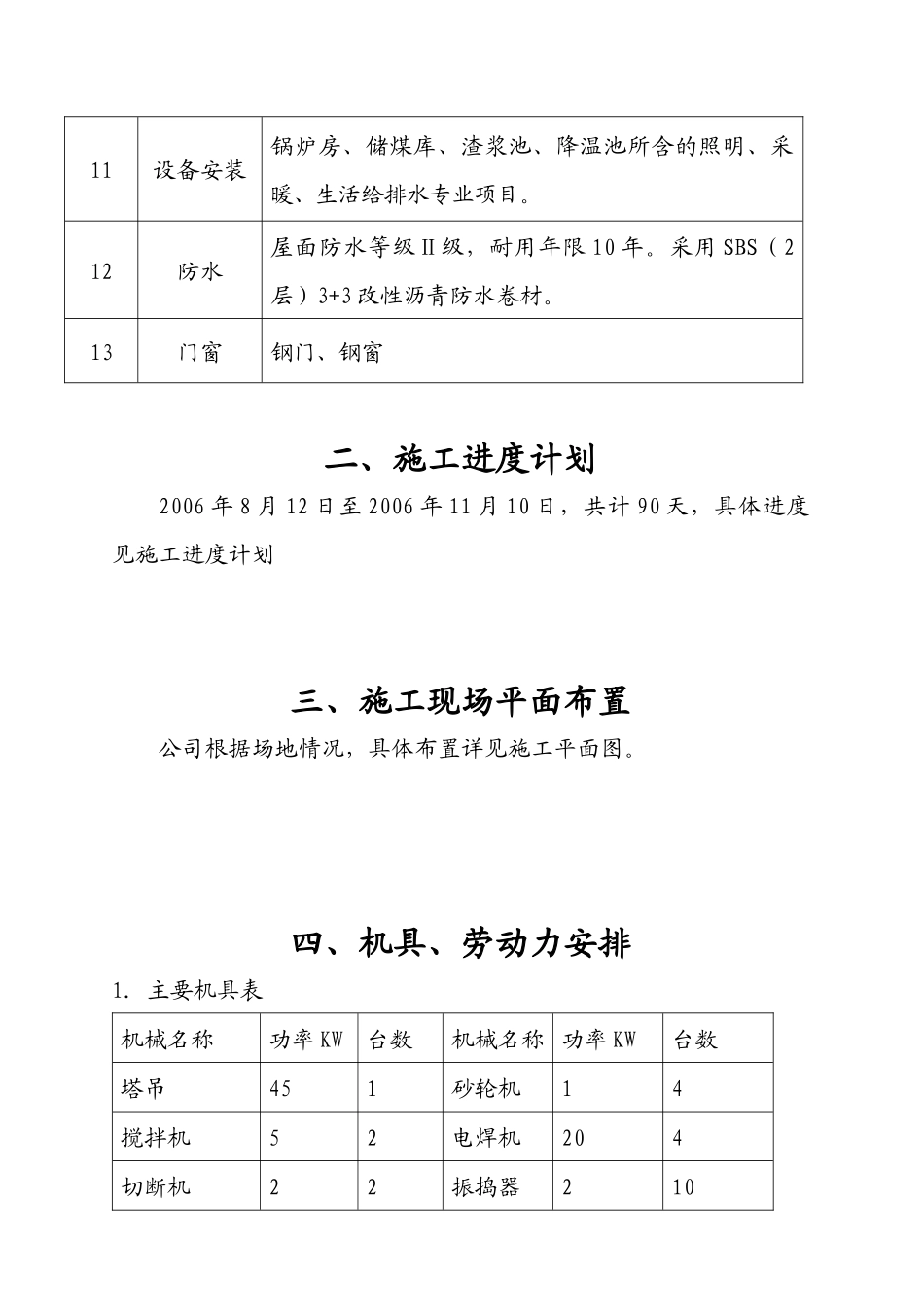

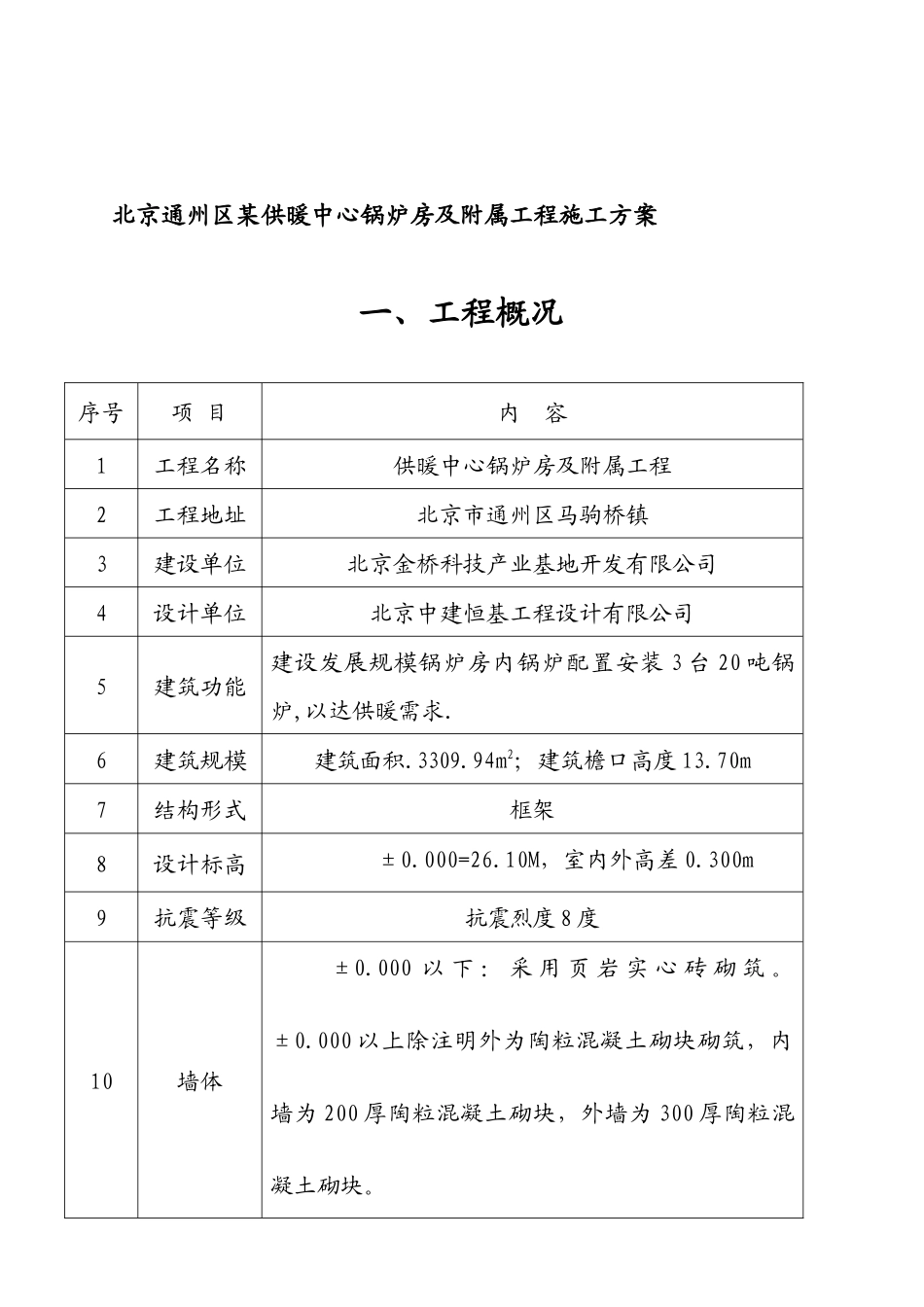

北京通州区某供暖中心锅炉房及附属工程施工方案一、工程概况序号项目内容1工程名称供暖中心锅炉房及附属工程2工程地址北京市通州区马驹桥镇3建设单位北京金桥科技产业基地开发有限公司4设计单位北京中建恒基工程设计有限公司5建筑功能建设发展规模锅炉房内锅炉配置安装3台20吨锅炉,以达供暖需求.6建筑规模建筑面积.3309.94m2;建筑檐口高度13.70m7结构形式框架8设计标高±0.000=26.10M,室内外高差0.300m9抗震等级抗震烈度8度10墙体±0.000以下:采用页岩实心砖砌筑。±0.000以上除注明外为陶粒混凝土砌块砌筑,内墙为200厚陶粒混凝土砌块,外墙为300厚陶粒混凝土砌块。11设备安装锅炉房、储煤库、渣浆池、降温池所含的照明、采暖、生活给排水专业项目。12防水屋面防水等级Ⅱ级,耐用年限10年。采用SBS(2层)3+3改性沥青防水卷材。13门窗钢门、钢窗二、施工进度计划2006年8月12日至2006年11月10日,共计90天,具体进度见施工进度计划三、施工现场平面布置公司根据场地情况,具体布置详见施工平面图。四、机具、劳动力安排1.主要机具表机械名称功率KW台数机械名称功率KW台数塔吊451砂轮机14搅拌机52电焊机204切断机22振捣器210弯曲机21卷扬机522.主要劳动力安排:工种作业人员工种作业人员钢筋工15壮工15木工20架子工4瓦工10电焊工5砼工10水电工6共计85人3.施工用水、电。3-1施工用水:从小区内的供水干管引圆80的管作为消防用水,施工用水及生活用水。3-2负荷计算根据现场机具估算电源容量,建设单位提不小于140KVA的变压器能满足要求。五、主要项目施工方法㈠施工测量:建筑物的定位放线⑴确认和检测定位依据当定位依据是规划红线道路中心线或测量控制点时,在同建设单位和设计单位在现场当面交桩后,要根据各点的坐标值、标高值校算其间距、夹角和高差,并实地校测各桩位是否正确,若有不符,请建设单位妥善处理。⑵根据规划红线、道路中心线或场地平面控制网定位:采用直角坐标法。⑶建筑物矩形控制网的测设与放线①矩形控制网的测设根据建筑物定位条件和矩形网距建筑物四廓轴线关系以及现场情况来决定矩形控制网的测设方法。②轴线控制桩的测定在建筑物矩形控制网的四边上,测定建筑物各大角的中线或轴线控制(也叫引桩)。③根据各轴线的控制桩测定建筑物各大角桩和轴线桩,在校测各桩间距和方格后,若高层竖向使用外控法施测时,还要将主要轴线准确地延长到距建筑物高度以外、能稳定保留桩位的地方,或附近现有建筑物的墙面上。④验线时,首先检查定位依据的正确性和定位条件的几何尺寸,再检查建筑物矩形控制网和建筑四廓尺寸及轴线间距,检查各轴线尤其是主要轴线的控制桩(引桩)桩位是否准确和稳定,有无保护措施。建筑物的基础放线⑴轴线控制桩的检测根据建筑物矩形控制网的四角桩,检测各轴线控制桩位确实没有碰动和位移后方可使用。⑵四大角和主轴线的投测根据基槽边上的轴线控制桩,用经纬仪向基础垫层上投测建筑物四大角、四廓轴线和主轴线,经闭合校合后,再详细放出细部轴线。⑶基础细部线位的测定根据基础图以各轴线为准,用墨线弹出基础施工中所需要的边界线、墙宽线、柱位线、集水坑线等。⑷验线首先要检查各轴线控制桩有无错位和位移,再用经纬仪检查各轴线的投测位置(即基础的定位),然后再实量四大角和各轴线的相对位置,以防整个基础在基槽内移动错位。另外,验线时还应检查垫层顶面的标高。基础验线时允许偏差如下:长度L≤30m允许偏差±5mm30m<L≤60mm允许偏差±10mm60m<L≤90mm允许偏差±15mm90m<L允许偏差±20mm结构施工测量一般规定1.首层放线验收后,将控制轴线引测至结构外立面上,作为各施工层主轴线竖向投测的基准。2.控制轴线投测至施工层后,应组成闭合图形,且间距不得大于所用钢尺长度。3.施工层放线时,应先在结构平面上校核投测轴线,闭合后再测设细部轴线,然后据此测设墙、柱、梁、门窗洞口等边线。4.标高的竖向传递,应用钢尺从首层起始标高线竖直量取。每栋建筑应由三处分别向上传递。5.施工层抄平之前,应先校测首层传递上来的三个标高点,当较差小于3mm时,以其平均点引测水平线。抄平时,尽量将水准仪安置在测点范围的中...
