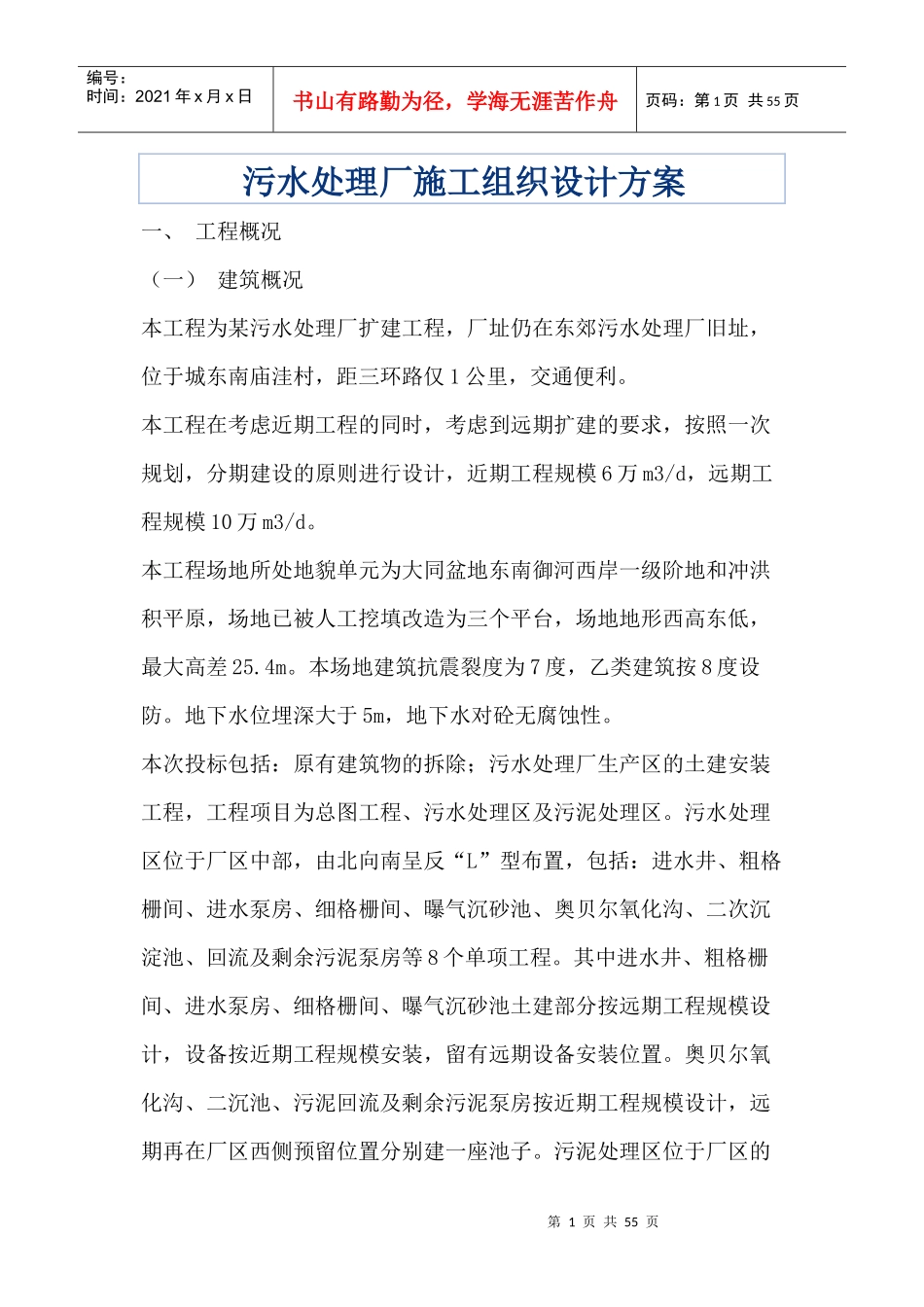

第1页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共55页污水处理厂施工组织设计方案一、工程概况（一）建筑概况本工程为某污水处理厂扩建工程，厂址仍在东郊污水处理厂旧址，位于城东南庙洼村，距三环路仅1公里，交通便利。本工程在考虑近期工程的同时，考虑到远期扩建的要求，按照一次规划，分期建设的原则进行设计，近期工程规模6万m3/d，远期工程规模10万m3/d。本工程场地所处地貌单元为大同盆地东南御河西岸一级阶地和冲洪积平原，场地已被人工挖填改造为三个平台，场地地形西高东低，最大高差25.4m。本场地建筑抗震裂度为7度，乙类建筑按8度设防。地下水位埋深大于5m，地下水对砼无腐蚀性。本次投标包括：原有建筑物的拆除；污水处理厂生产区的土建安装工程，工程项目为总图工程、污水处理区及污泥处理区。污水处理区位于厂区中部，由北向南呈反“L”型布置，包括：进水井、粗格栅间、进水泵房、细格栅间、曝气沉砂池、奥贝尔氧化沟、二次沉淀池、回流及剩余污泥泵房等8个单项工程。其中进水井、粗格栅间、进水泵房、细格栅间、曝气沉砂池土建部分按远期工程规模设计，设备按近期工程规模安装，留有远期设备安装位置。奥贝尔氧化沟、二沉池、污泥回流及剩余污泥泵房按近期工程规模设计，远期再在厂区西侧预留位置分别建一座池子。污泥处理区位于厂区的第2页共55页第1页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共55页南侧，远离厂前区，区内包括污泥浓缩池、污泥提升泵房及脱水机房，其土建部分均按远期工程规模一次建成，留有远期工程设备安装位置。主要工程概况详见工程概况一览表。（二）安装概况本工程安装内容包括工艺设备、工艺管道、电气及室内暖卫等。1、工艺流程：城市污水经过粗格栅、进水提升泵、细格栅、曝气沉砂池、ORBAL氧化沟、二次沉淀池等设施进行净化处理，达到排放标准后排入标准后排入御河。2、工艺设备：手、（电）动两用阀门启闭机、回转式机械格栅、不锈钢渠闸门、栅渣车、电动葫芦、机械细格栅、螺旋输送机、栅渣压实机、三叶罗茨式鼓风机、吸砂泵、砂水分离器、A、B型转蝶、分折式吸泥机、污泥泵、栅杷浓缩机、偏心螺杆泵，手动单轨小车、环链手拉葫芦、蝶阀、闸阀、刀阀、带式压滤机、电动单梁悬挂起重机、水平螺旋输送机、螺旋输送机、空气压缩机、冲洗水加压泵、加药泵、药液泵、药液搅拌机。3、工艺管道；由污水处理管、回流污泥管、剩余污泥管线、行化池放空管、生化池放水管、二沉池排泥管、二沉池放空管、二沉池排渣管、出水管、空气管、超越管、取样管、反冲洗管、输泥管、加药管等组成。材质有钢管、铸铁管等。4、电气工程：分为照明、动力、仪表、接地等四部分。主要内容有第3页共55页第2页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共55页电缆、电线、管路、配电箱柜安装、仪表安装、仪表调试、单车调试等。5、暖卫系统：含室内外给排水、室内采暖等二、施工目标（一）工期目标按招标文件要求结合我公司施工实力，确定总工期为240天，从2002年12月25日开工至2003年8月21日竣工验收。（二）质量目标省优。（三）安全目标杜绝死亡，消灭重伤，轻伤负伤频率小于12‰。（四）文明施工目标达国家文明工地优良标准，创大同市样板工程。三、施工部署（一）组织机构该工程将被我公司列为重点工程，严格按项目管理法组织施工。公司总部选派公司生产副经理韩智英任项目主管，协调整个公司的人力、财力、物资、机械设备，服务于污水处理厂工程。项目技术总负责由公司总工程师武养田担任。由施工经验丰富且具有较高现场管理水平的全国优秀项目经理赵还柱任项目经理，负责施工现场的直接指挥工作。由指导过多项污水处理工程施工，具有较高技术水第4页共55页第3页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共55页平及现场丰富管理经验的高级工程师赵宏国任项目技术负责人，全面负责施工现场的技术质量工作。选配两名具有丰富施工经验的副经理，分别负责土建、安装工程施工。配备土建、安装工长各两名，负责土建、安装工...
