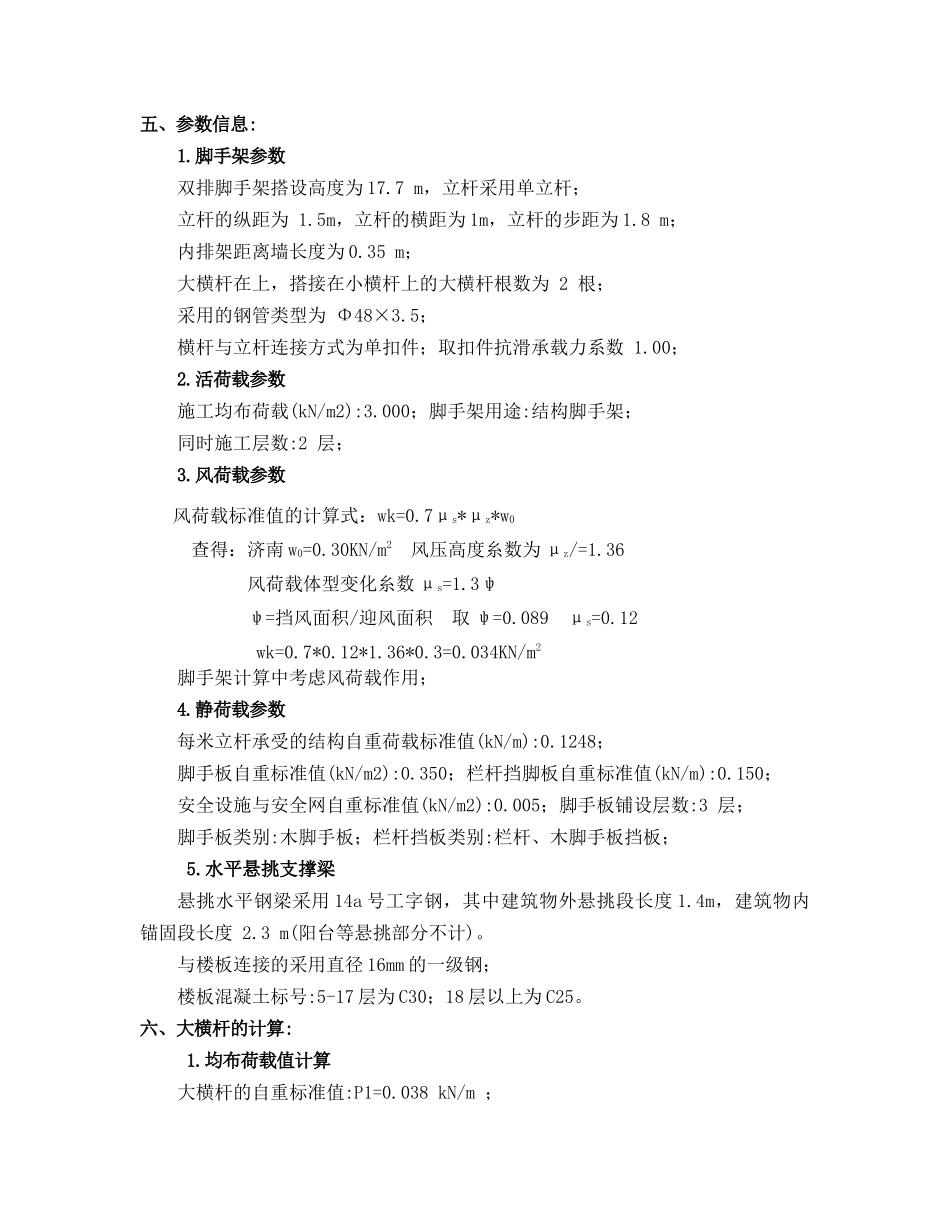

外墙悬挑脚手架工程施工方案一、工程概况本工程为位于山东省济阳县闻韶街与永康街之间，银河路东侧。本工程总建筑面积为51948.90㎡。地下三层，地上三十三层，建筑高度为99.00m。本工程结构形式为剪力墙结构，基础形式为筏板基础。二、脚手架的选型本工程外墙采用双排脚手架，由大小横杆、竖向立杆、安全栏杆、斜杆、挡脚板、剪力撑等组成，采用φ48×3.5钢管，并用扣件连接成整体。脚手架外排内侧挂绿色密目安全网，操作底部满挂大眼网。-F3～F5采用落地式脚手架，F6以上采用悬挑式脚手架，铺挂水平安全网。本方案对悬挑脚手架进行阐述。三、编制依据《建筑施工扣件式钢管脚手架》（JGJ130-2001）；《建筑施工安全检查标准》（JGJ59-99）；《建筑施工高处作业安全技术规范》（JGJ80-91）；本工程施工图纸和投标文件；本工程施工组织设计。四、脚手架材料选择和质量规定外脚手架均采用扣件式钢管脚手架，在选材方面需遵循以下原则。1、钢管选用φ48×3.5的焊接钢管，材质选用力字性能适中的Q235钢。用于立杆、大横杆、剪力撑和斜杆的钢管长度为4-6米，这样的长度一般重25KG以内，便于工人操作。用于小横杆的钢管长度为1.3m，以适应脚手架宽的需要。2、钢管禁止使用有明显变形、裂纹和严重锈蚀的钢管，应在内涂刷防锈漆，外侧涂刷黄油漆，并保持完好。3、应使用与钢管直径相配合的，符合我国现行标准的可锻铸扣件，严禁使用加工不合格，锈蚀和有裂纹的扣件。4、脚手板脚手板为木脚手板，用50mm厚的杉木或松木制成，板长4米，宽度200-300mm。两端80mm处应各用直径为4mm的镀锌钢丝箍两道，每块板重量不应大于30Kg。凡是腐朽、扭曲、斜纹、破裂和大横透节者不得使用。5、安全网安全网采用由济南安全监督站认可的厂家生产的安全网。五、参数信息:1.脚手架参数双排脚手架搭设高度为17.7m，立杆采用单立杆；立杆的纵距为1.5m，立杆的横距为1m，立杆的步距为1.8m；内排架距离墙长度为0.35m；大横杆在上，搭接在小横杆上的大横杆根数为2根；采用的钢管类型为Φ48×3.5；横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数1.00；2.活荷载参数施工均布荷载(kN/m2):3.000；脚手架用途:结构脚手架；同时施工层数:2层；3.风荷载参数风荷载标准值的计算式：wk=0.7μs*μz*w0查得：济南w0=0.30KN/m2风压高度糸数为μz/=1.36风荷载体型变化糸数μs=1.3ψψ=挡风面积/迎风面积取ψ=0.089μs=0.12wk=0.7*0.12*1.36*0.3=0.034KN/m2脚手架计算中考虑风荷载作用；4.静荷载参数每米立杆承受的结构自重荷载标准值(kN/m):0.1248；脚手板自重标准值(kN/m2):0.350；栏杆挡脚板自重标准值(kN/m):0.150；安全设施与安全网自重标准值(kN/m2):0.005；脚手板铺设层数:3层；脚手板类别:木脚手板；栏杆挡板类别:栏杆、木脚手板挡板；5.水平悬挑支撑梁悬挑水平钢梁采用14a号工字钢，其中建筑物外悬挑段长度1.4m，建筑物内锚固段长度2.3m(阳台等悬挑部分不计)。与楼板连接的采用直径16mm的一级钢；楼板混凝土标号:5-17层为C30；18层以上为C25。六、大横杆的计算:1.均布荷载值计算大横杆的自重标准值:P1=0.038kN/m；脚手板的自重标准值:P2=0.35×1/(2+1)=0.117kN/m；活荷载标准值:Q=3×1/(2+1)=1kN/m；静荷载的设计值:q1=1.2×0.038+1.2×0.117=0.186kN/m；活荷载的设计值:q2=1.4×1=1.4kN/m；图1大横杆设计荷载组合简图(跨中最大弯矩和跨中最大挠度)图2大横杆设计荷载组合简图(支座最大弯矩)2.强度验算跨中和支座最大弯距分别按图1、图2组合。跨中最大弯距计算公式如下:跨中最大弯距为M1max=0.08×0.186×1.52+0.10×1.4×1.52=0.348kN.m；支座最大弯距计算公式如下:支座最大弯距为M2max=-0.10×0.186×1.52-0.117×1.4×1.52=-0.41kN.m；选择支座弯矩和跨中弯矩的最大值进行强度验算：σ=Max(0.348×106,0.41×106)/5080=80.709N/mm2；大横杆的最大弯曲应力为σ=80.709N/mm2小于大横杆的抗压强度设计值[f]=205N/mm2，满足要求。3.挠度验算:最大挠度考虑为三跨连续梁均布荷载作用下的挠度。计算公式如下：其中：静荷载标准值:q1=P1+P2=0.038+0.117=0.155kN/m；活荷载标准值:q2=Q=1kN/m；最大挠度计算值为：ν=0.677×0.1...
