塘栖中广国贸大厦基坑围护施工方案VIP免费

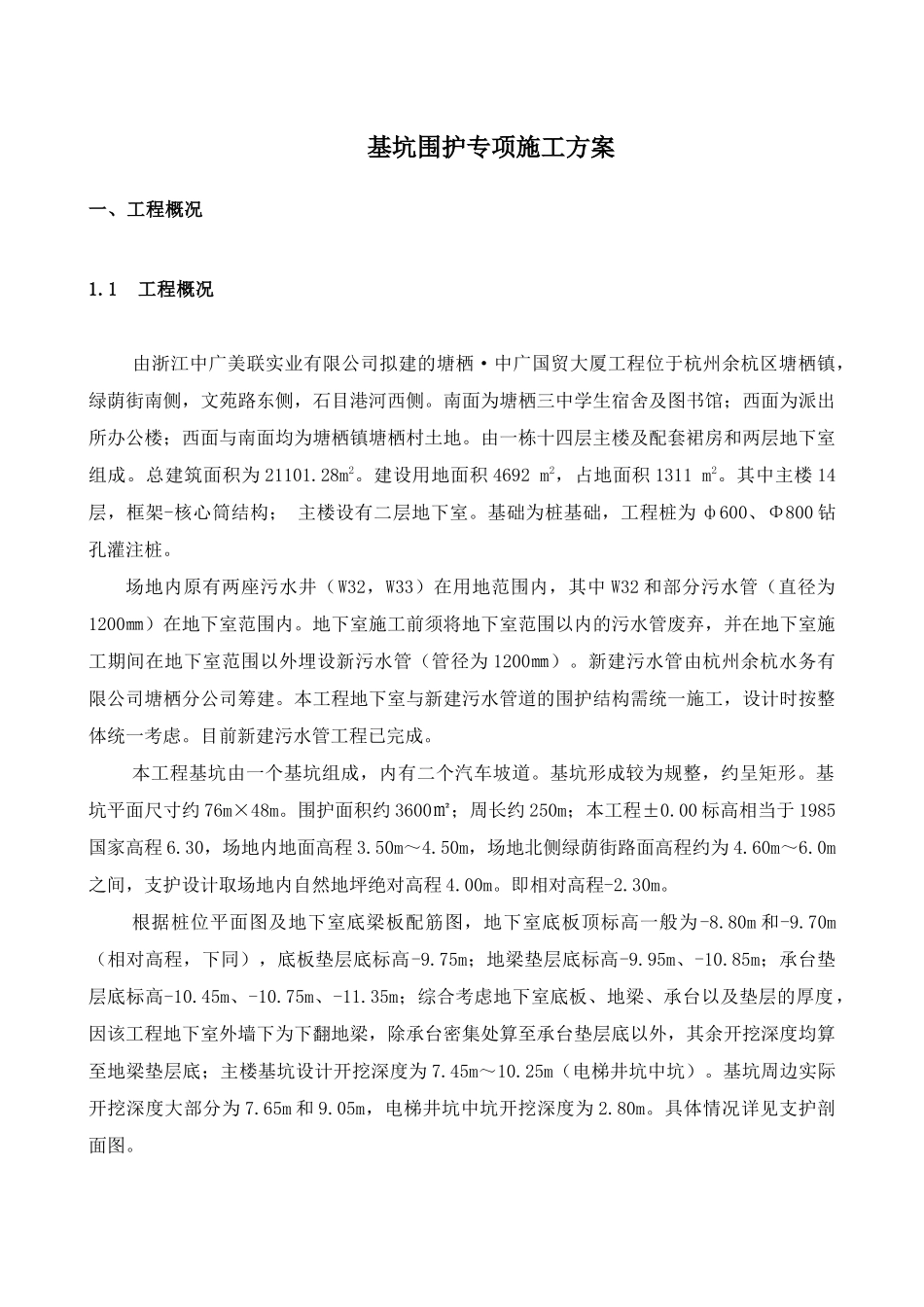

塘栖中广国贸大厦基坑围护施工方案_第1页
1/79

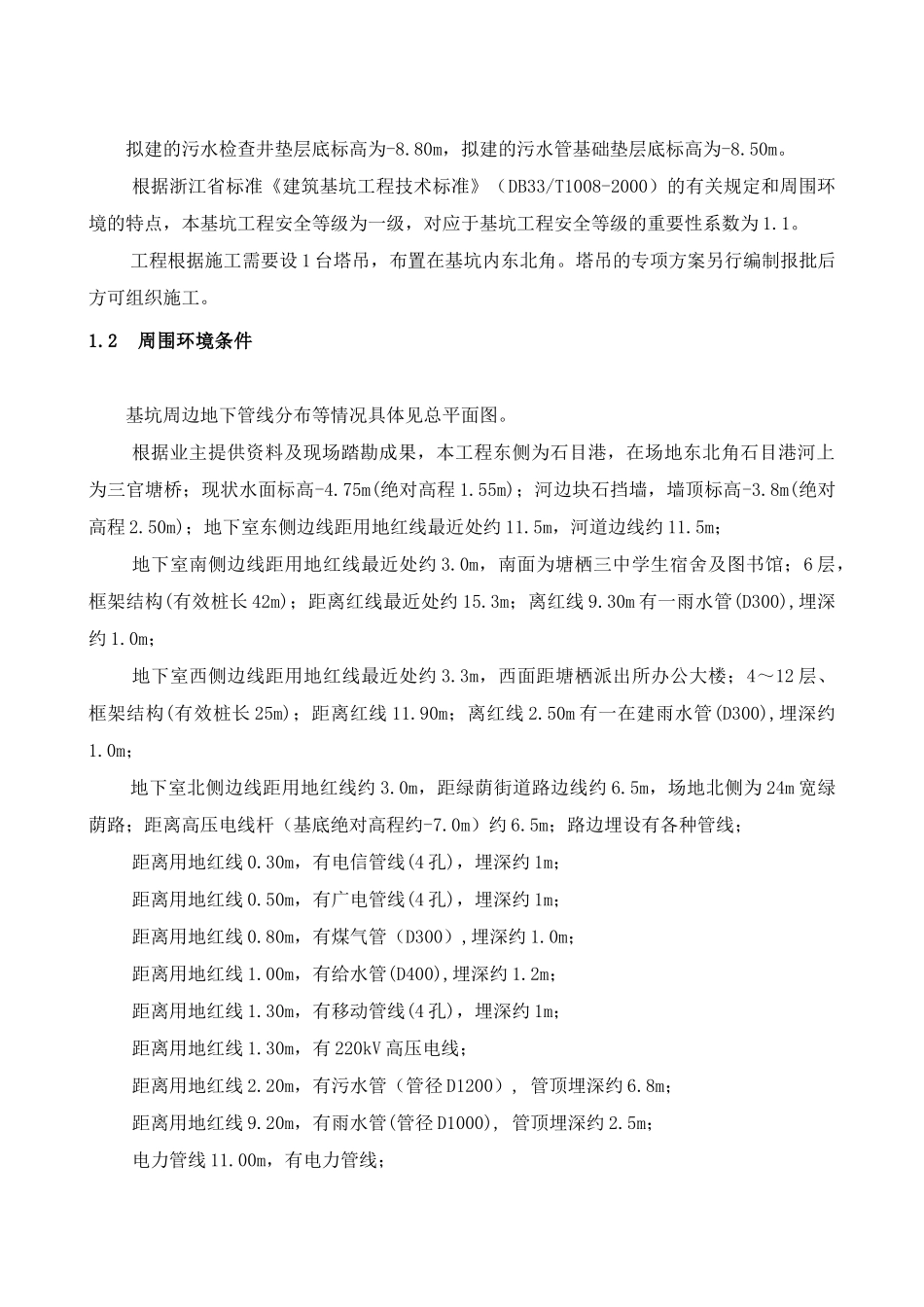

塘栖中广国贸大厦基坑围护施工方案_第2页
2/79

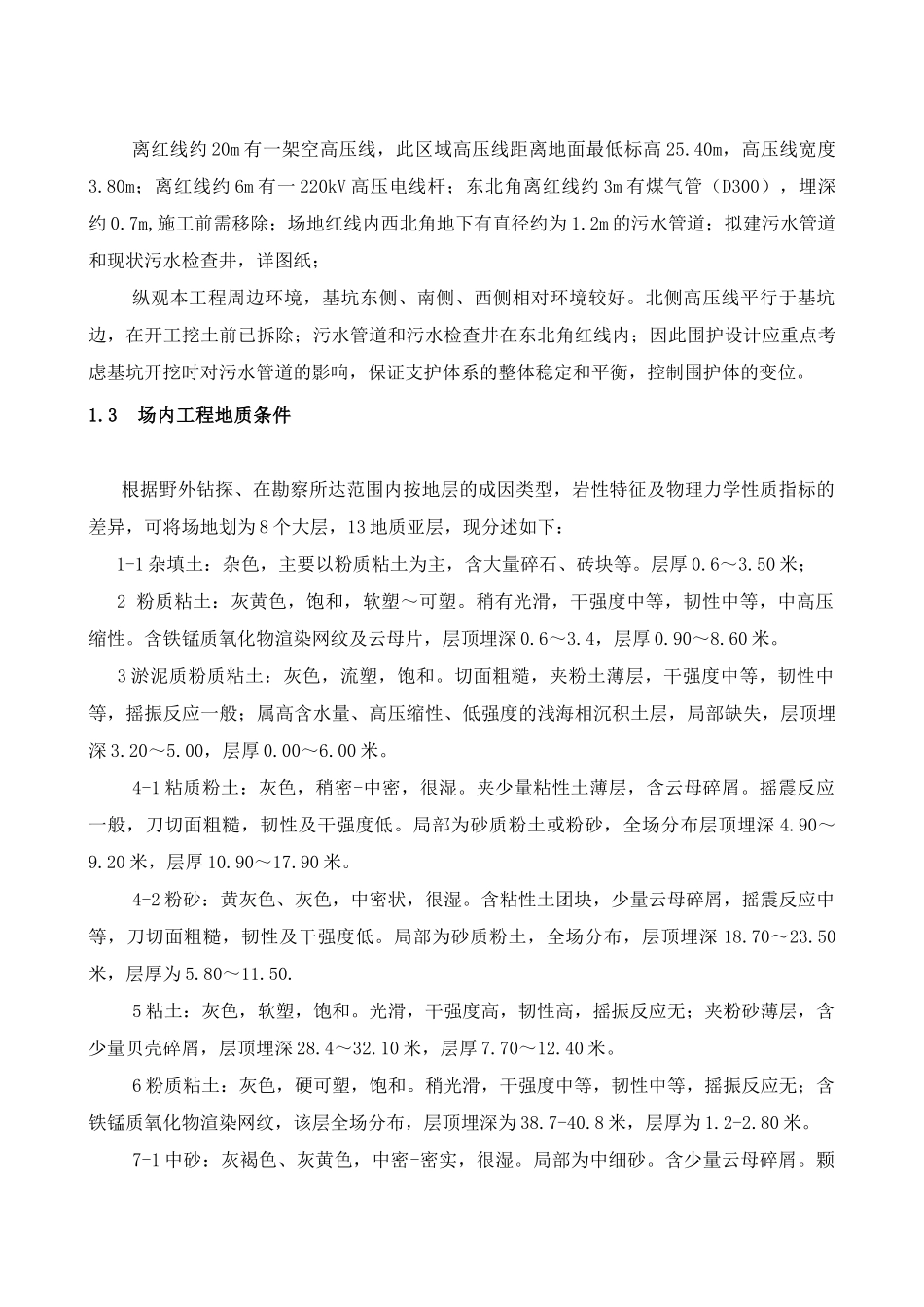

塘栖中广国贸大厦基坑围护施工方案_第3页
3/79
基坑围护专项施工方案一、工程概况1.1工程概况由浙江中广美联实业有限公司拟建的塘栖·中广国贸大厦工程位于杭州余杭区塘栖镇,绿荫街南侧,文苑路东侧,石目港河西侧。南面为塘栖三中学生宿舍及图书馆;西面为派出所办公楼;西面与南面均为塘栖镇塘栖村土地。由一栋十四层主楼及配套裙房和两层地下室组成。总建筑面积为21101.28m2。建设用地面积4692m2,占地面积1311m2。其中主楼14层,框架-核心筒结构;主楼设有二层地下室。基础为桩基础,工程桩为ф600、Φ800钻孔灌注桩。场地内原有两座污水井(W32,W33)在用地范围内,其中W32和部分污水管(直径为1200㎜)在地下室范围内。地下室施工前须将地下室范围以内的污水管废弃,并在地下室施工期间在地下室范围以外埋设新污水管(管径为1200㎜)。新建污水管由杭州余杭水务有限公司塘栖分公司筹建。本工程地下室与新建污水管道的围护结构需统一施工,设计时按整体统一考虑。目前新建污水管工程已完成。本工程基坑由一个基坑组成,内有二个汽车坡道。基坑形成较为规整,约呈矩形。基坑平面尺寸约76m×48m。围护面积约3600㎡;周长约250m;本工程±0.00标高相当于1985国家高程6.30,场地内地面高程3.50m~4.50m,场地北侧绿荫街路面高程约为4.60m~6.0m之间,支护设计取场地内自然地坪绝对高程4.00m。即相对高程-2.30m。根据桩位平面图及地下室底梁板配筋图,地下室底板顶标高一般为-8.80m和-9.70m(相对高程,下同),底板垫层底标高-9.75m;地梁垫层底标高-9.95m、-10.85m;承台垫层底标高-10.45m、-10.75m、-11.35m;综合考虑地下室底板、地梁、承台以及垫层的厚度,因该工程地下室外墙下为下翻地梁,除承台密集处算至承台垫层底以外,其余开挖深度均算至地梁垫层底;主楼基坑设计开挖深度为7.45m~10.25m(电梯井坑中坑)。基坑周边实际开挖深度大部分为7.65m和9.05m,电梯井坑中坑开挖深度为2.80m。具体情况详见支护剖面图。拟建的污水检查井垫层底标高为-8.80m,拟建的污水管基础垫层底标高为-8.50m。根据浙江省标准《建筑基坑工程技术标准》(DB33/T1008-2000)的有关规定和周围环境的特点,本基坑工程安全等级为一级,对应于基坑工程安全等级的重要性系数为1.1。工程根据施工需要设1台塔吊,布置在基坑内东北角。塔吊的专项方案另行编制报批后方可组织施工。1.2周围环境条件基坑周边地下管线分布等情况具体见总平面图。根据业主提供资料及现场踏勘成果,本工程东侧为石目港,在场地东北角石目港河上为三官塘桥;现状水面标高-4.75m(绝对高程1.55m);河边块石挡墙,墙顶标高-3.8m(绝对高程2.50m);地下室东侧边线距用地红线最近处约11.5m,河道边线约11.5m;地下室南侧边线距用地红线最近处约3.0m,南面为塘栖三中学生宿舍及图书馆;6层,框架结构(有效桩长42m);距离红线最近处约15.3m;离红线9.30m有一雨水管(D300),埋深约1.0m;地下室西侧边线距用地红线最近处约3.3m,西面距塘栖派出所办公大楼;4~12层、框架结构(有效桩长25m);距离红线11.90m;离红线2.50m有一在建雨水管(D300),埋深约1.0m;地下室北侧边线距用地红线约3.0m,距绿荫街道路边线约6.5m,场地北侧为24m宽绿荫路;距离高压电线杆(基底绝对高程约-7.0m)约6.5m;路边埋设有各种管线;距离用地红线0.30m,有电信管线(4孔),埋深约1m;距离用地红线0.50m,有广电管线(4孔),埋深约1m;距离用地红线0.80m,有煤气管(D300),埋深约1.0m;距离用地红线1.00m,有给水管(D400),埋深约1.2m;距离用地红线1.30m,有移动管线(4孔),埋深约1m;距离用地红线1.30m,有220kV高压电线;距离用地红线2.20m,有污水管(管径D1200),管顶埋深约6.8m;距离用地红线9.20m,有雨水管(管径D1000),管顶埋深约2.5m;电力管线11.00m,有电力管线;离红线约20m有一架空高压线,此区域高压线距离地面最低标高25.40m,高压线宽度3.80m;离红线约6m有一220kV高压电线杆;东北角离红线约3m有煤气管(D300),埋深约0.7m,施工前需移除;场地红线内西北角地下有直径约为1.2m的污水管道;拟建污水管道和现状污水检查井,详图纸;纵观本工程周边环境,基坑东侧、南侧、西侧相对环境较好。北...
