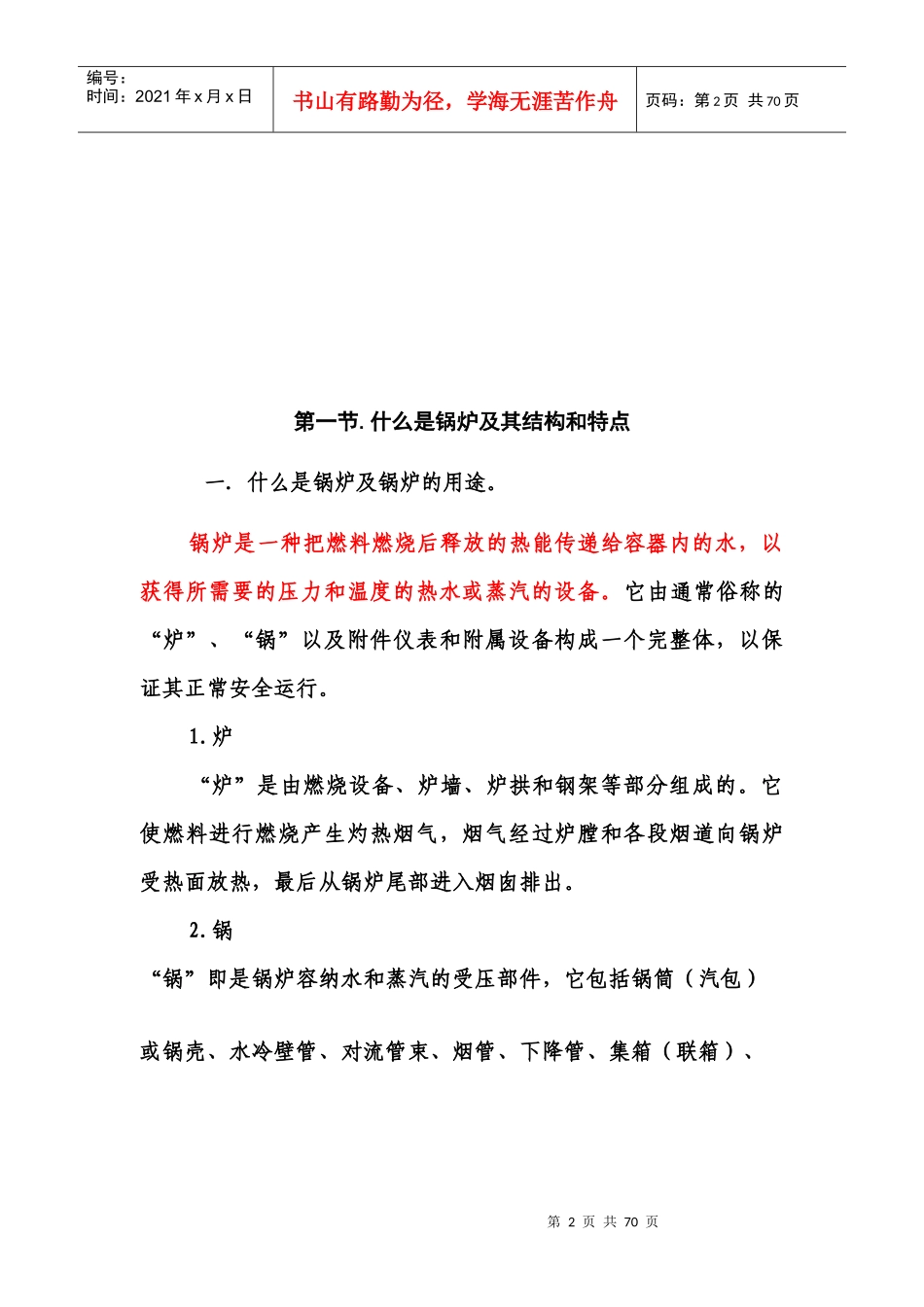

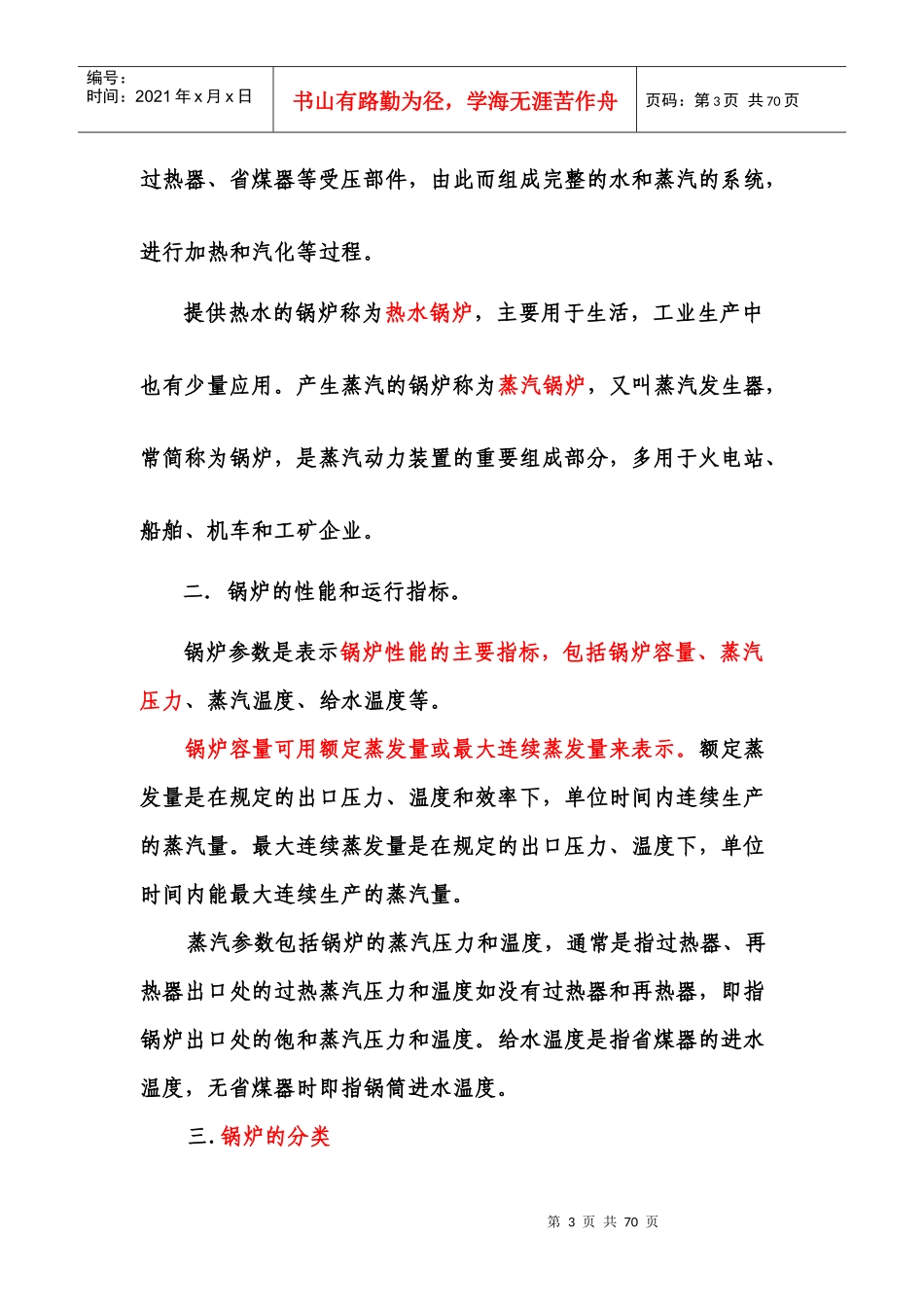

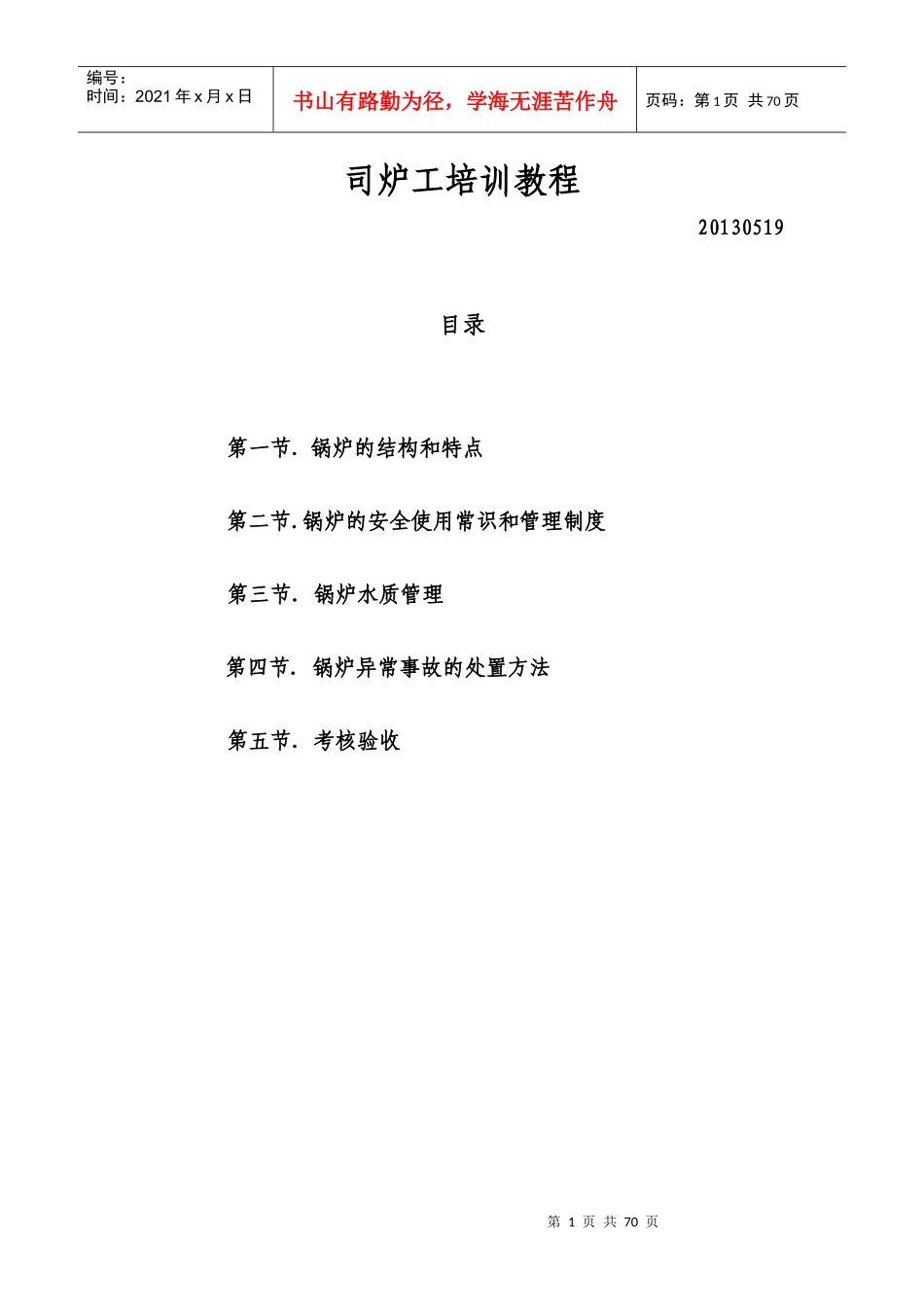

第1页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共70页司炉工培训教程20130519目录第一节.锅炉的结构和特点第二节.锅炉的安全使用常识和管理制度第三节.锅炉水质管理第四节.锅炉异常事故的处置方法第五节.考核验收第2页共70页第1页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共70页第一节.什么是锅炉及其结构和特点一．什么是锅炉及锅炉的用途。锅炉是一种把燃料燃烧后释放的热能传递给容器内的水，以获得所需要的压力和温度的热水或蒸汽的设备。它由通常俗称的“炉”、“锅”以及附件仪表和附属设备构成一个完整体，以保证其正常安全运行。1.炉“炉”是由燃烧设备、炉墙、炉拱和钢架等部分组成的。它使燃料进行燃烧产生灼热烟气，烟气经过炉膛和各段烟道向锅炉受热面放热，最后从锅炉尾部进入烟囱排出。2.锅“锅”即是锅炉容纳水和蒸汽的受压部件，它包括锅筒（汽包）或锅壳、水冷壁管、对流管束、烟管、下降管、集箱（联箱）、第3页共70页第2页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共70页过热器、省煤器等受压部件，由此而组成完整的水和蒸汽的系统，进行加热和汽化等过程。提供热水的锅炉称为热水锅炉，主要用于生活，工业生产中也有少量应用。产生蒸汽的锅炉称为蒸汽锅炉，又叫蒸汽发生器，常简称为锅炉，是蒸汽动力装置的重要组成部分，多用于火电站、船舶、机车和工矿企业。二．锅炉的性能和运行指标。锅炉参数是表示锅炉性能的主要指标，包括锅炉容量、蒸汽压力、蒸汽温度、给水温度等。锅炉容量可用额定蒸发量或最大连续蒸发量来表示。额定蒸发量是在规定的出口压力、温度和效率下，单位时间内连续生产的蒸汽量。最大连续蒸发量是在规定的出口压力、温度下，单位时间内能最大连续生产的蒸汽量。蒸汽参数包括锅炉的蒸汽压力和温度，通常是指过热器、再热器出口处的过热蒸汽压力和温度如没有过热器和再热器，即指锅炉出口处的饱和蒸汽压力和温度。给水温度是指省煤器的进水温度，无省煤器时即指锅筒进水温度。三.锅炉的分类第4页共70页第3页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共70页锅炉可按照不同的方法进行分类。锅炉按用途可分为工业锅炉、电站锅炉、船用锅炉和机车锅炉等；按锅炉出口压力可分为低压、中压、高压、超高压、亚临界压力、超临界压力等锅炉；锅炉按水和烟气的流动路径可分为火筒锅炉、火管锅炉和水管锅炉，其中火筒锅炉和火管锅炉又合称为锅壳锅炉；按循环方式可分为自然循环锅炉、辅助循环锅炉(即强制循环锅炉)、直流锅炉和复合循环锅炉；按燃烧方式，锅炉分为室燃炉、层燃炉和沸腾炉等。四.锅炉的结构。锅炉整体的结构包括锅炉本体和辅助设备两大部分。锅炉中的炉膛、锅筒、燃烧器、水冷壁过热器、省煤器、空气预热器、构架和炉墙等主要部件构成生产蒸汽的核心部分，称为锅炉本体。锅炉本体中两个最主要的部件是炉膛和锅筒。炉膛又称燃烧室，是供燃料燃烧的空间。将固体燃料放在炉排上，进行火床燃烧的炉膛称为层燃炉，又称火床炉；将液体、气体或磨成粉状的固体燃料，喷入火室燃烧的炉膛称为室燃炉，又称火室炉；空气将煤粒托起使其呈沸腾状态燃烧，并适于燃烧劣质燃料的炉膛称为沸腾炉，又称流化床炉；利用空气流使煤粒高速旋转，并强烈火烧的圆筒形炉膛称为旋风炉。炉膛的横截面一般为正方形或矩形。燃料在炉膛内燃烧形成火焰和高温烟气，所以炉膛四周的炉墙由耐高温材料和保温材料第5页共70页第4页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共70页构成。在炉墙的内表面上常敷设水冷壁管，它既保护炉墙不致烧坏，又吸收火焰和高温烟气的大量辐射热。锅筒是自然循环和多次强制循环锅炉中，接受省煤器来的给水、联接循环回路，并向过热器输送饱和蒸汽的圆筒形容器。锅筒简体由优质厚钢板制成，是锅炉中最重的部件之一。锅筒的主要功能是储水，进行汽水分离，在运行中排除锅水中的盐水和泥渣，避免含有高浓度盐分和杂质的锅水随蒸汽进入过热器和汽轮机中。锅筒内部装置包括汽水...
