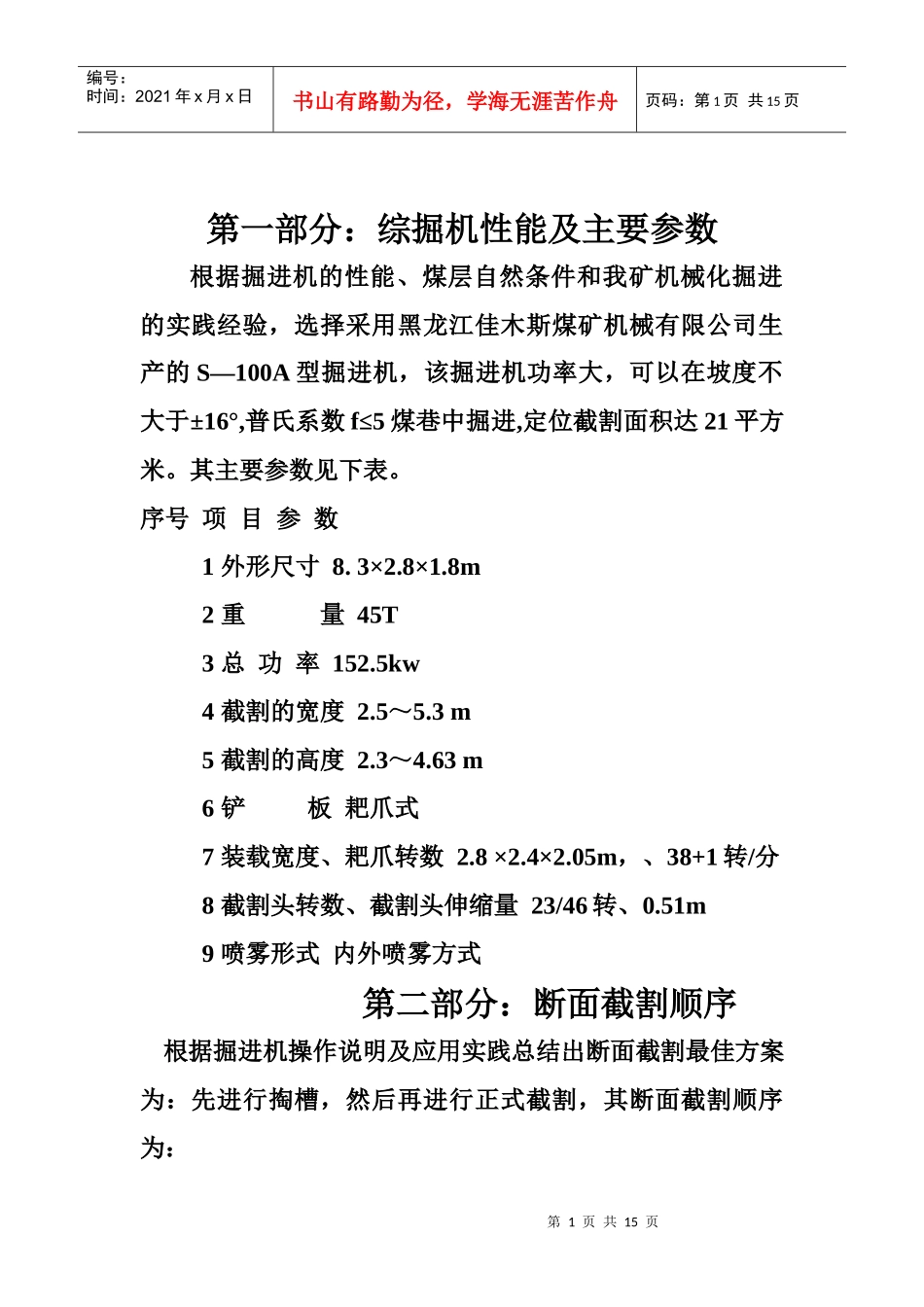

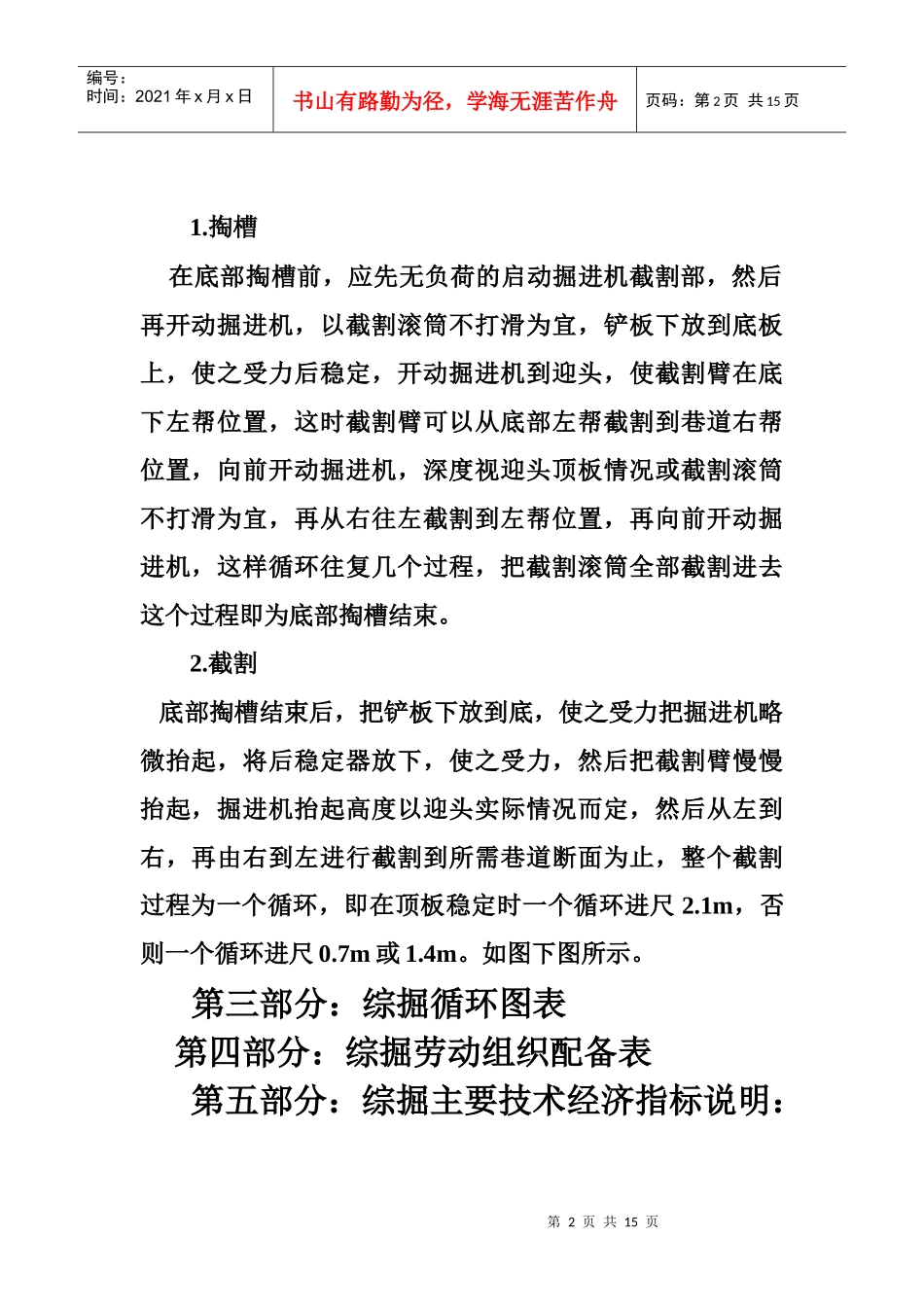

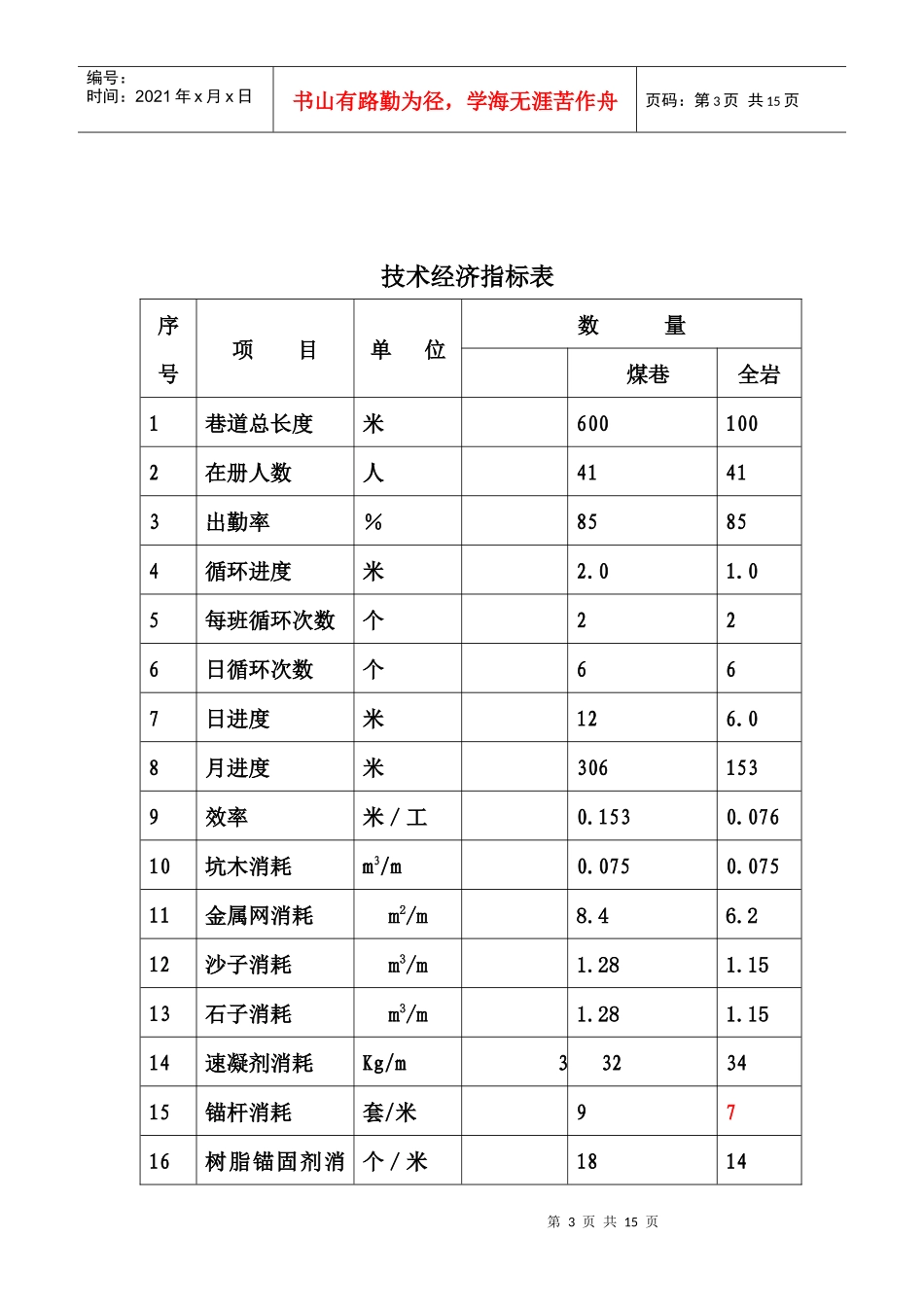

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页第一部分：综掘机性能及主要参数根据掘进机的性能、煤层自然条件和我矿机械化掘进的实践经验，选择采用黑龙江佳木斯煤矿机械有限公司生产的S—100A型掘进机，该掘进机功率大，可以在坡度不大于±16°,普氏系数f≤5煤巷中掘进,定位截割面积达21平方米。其主要参数见下表。序号项目参数1外形尺寸8.3×2.8×1.8m2重量45T3总功率152.5kw4截割的宽度2.5～5.3m5截割的高度2.3～4.63m6铲板耙爪式7装载宽度、耙爪转数2.8×2.4×2.05m，、38+1转/分8截割头转数、截割头伸缩量23/46转、0.51m9喷雾形式内外喷雾方式第二部分：断面截割顺序根据掘进机操作说明及应用实践总结出断面截割最佳方案为：先进行掏槽，然后再进行正式截割，其断面截割顺序为：第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页1.掏槽在底部掏槽前，应先无负荷的启动掘进机截割部，然后再开动掘进机，以截割滚筒不打滑为宜，铲板下放到底板上，使之受力后稳定，开动掘进机到迎头，使截割臂在底下左帮位置，这时截割臂可以从底部左帮截割到巷道右帮位置，向前开动掘进机，深度视迎头顶板情况或截割滚筒不打滑为宜，再从右往左截割到左帮位置，再向前开动掘进机，这样循环往复几个过程，把截割滚筒全部截割进去这个过程即为底部掏槽结束。2.截割底部掏槽结束后，把铲板下放到底，使之受力把掘进机略微抬起，将后稳定器放下，使之受力，然后把截割臂慢慢抬起，掘进机抬起高度以迎头实际情况而定，然后从左到右，再由右到左进行截割到所需巷道断面为止，整个截割过程为一个循环，即在顶板稳定时一个循环进尺2.1m，否则一个循环进尺0.7m或1.4m。如图下图所示。第三部分：综掘循环图表第四部分：综掘劳动组织配备表第五部分：综掘主要技术经济指标说明：第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页技术经济指标表序号项目单位数量煤巷全岩1巷道总长度米6001002在册人数人41413出勤率％85854循环进度米2.01.05每班循环次数个226日循环次数个667日进度米126.08月进度米3061539效率米／工0.1530.07610坑木消耗m3/m0.0750.07511金属网消耗m2/m8.46.212沙子消耗m3/m1.281.1513石子消耗m3/m1.281.1514速凝剂消耗Kg/m3323415锚杆消耗套/米9716树脂锚固剂消个／米1814第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页耗17M钢带消耗Kg／m37.2449.2418金属网消耗m2／m7.66.219塑料网消耗m2／m20风钻消耗部／百米0.250.4721风钻钎子消耗根／米0.110.3422风钻钻头消耗个／米0.30.7723风煤钻消耗部／百米0.20.324风水管消耗米/米0.30.725风筒消耗米／百米23.84426放炮母线消耗米/米27钢丝绳消耗米／百米28钢轨消耗Kg／m29油脂消耗Kg/m0.30.3630配件消耗元／米7.7510.131其它消耗元／米2628.132锚杆钻机钎子消耗根／米0.110.34333435第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页36表中循环进尺是指在顶板条件正常的情况下，如果顶板条件较差，循环进尺相应变为1.4米或0.7米；中班原则上为检修班，表中所有有关进尺的参数不涉及中班。第六部分：综掘管理一掘进机操作程序1.操作顺序（1）开动油泵电机→开动机载皮带→开动机载溜子→开动耙爪→开动截割头，以此作为开动顺序。（2）当没有必要开动装载时，也可在开动油泵电机后，启动截割电机。2.截割（1）利用截割头上下、左右移动截割，可截割出初步断面形状，此截割断面与实际所需要的形状和尺寸若有一定差别，可进行二次修整，以达到断面形状和尺寸要求。（2）一般情况，当截割较软的煤壁时，采用本规程规定的左右循环向上的截割方法。（3）过断层期间，当岩石普氏系数f＝4以下时，综掘第6页共15页第5页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共15页机炮头要缓慢进入煤层（岩层）截割，减少对煤（岩）帮和顶板的破坏。当巷道出现岩石厚度0.5m以上且岩石普...
