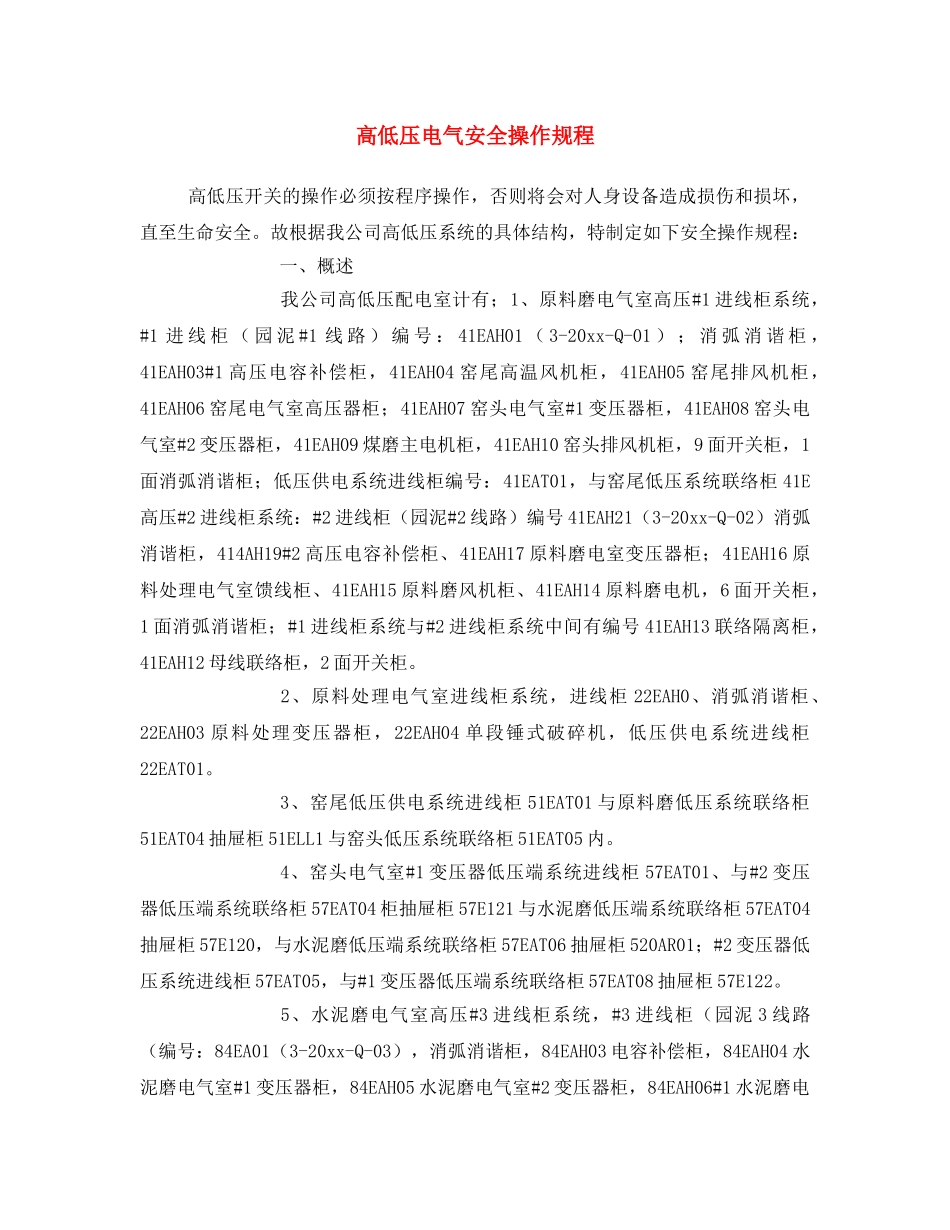

高低压电气安全操作规程高低压开关的操作必须按程序操作，否则将会对人身设备造成损伤和损坏，直至生命安全。故根据我公司高低压系统的具体结构，特制定如下安全操作规程：一、概述我公司高低压配电室计有；1、原料磨电气室高压#1进线柜系统，#1进线柜（园泥#1线路）编号：41EAH01（3-20xx-Q-01）；消弧消谐柜，41EAH03#1高压电容补偿柜，41EAH04窑尾高温风机柜，41EAH05窑尾排风机柜，41EAH06窑尾电气室高压器柜；41EAH07窑头电气室#1变压器柜，41EAH08窑头电气室#2变压器柜，41EAH09煤磨主电机柜，41EAH10窑头排风机柜，9面开关柜，1面消弧消谐柜；低压供电系统进线柜编号：41EAT01，与窑尾低压系统联络柜41E高压#2进线柜系统：#2进线柜（园泥#2线路）编号41EAH21（3-20xx-Q-02）消弧消谐柜，414AH19#2高压电容补偿柜、41EAH17原料磨电室变压器柜；41EAH16原料处理电气室馈线柜、41EAH15原料磨风机柜、41EAH14原料磨电机，6面开关柜，1面消弧消谐柜；#1进线柜系统与#2进线柜系统中间有编号41EAH13联络隔离柜，41EAH12母线联络柜，2面开关柜。2、原料处理电气室进线柜系统，进线柜22EAH0、消弧消谐柜、22EAH03原料处理变压器柜，22EAH04单段锤式破碎机，低压供电系统进线柜22EAT01。3、窑尾低压供电系统进线柜51EAT01与原料磨低压系统联络柜51EAT04抽屉柜51ELL1与窑头低压系统联络柜51EAT05内。4、窑头电气室#1变压器低压端系统进线柜57EAT01、与#2变压器低压端系统联络柜57EAT04柜抽屉柜57E121与水泥磨低压端系统联络柜57EAT04抽屉柜57E120，与水泥磨低压端系统联络柜57EAT06抽屉柜520AR01；#2变压器低压系统进线柜57EAT05，与#1变压器低压端系统联络柜57EAT08抽屉柜57E122。5、水泥磨电气室高压#3进线柜系统，#3进线柜（园泥3线路（编号：84EA01（3-20xx-Q-03），消弧消谐柜，84EAH03电容补偿柜，84EAH04水泥磨电气室#1变压器柜，84EAH05水泥磨电气室#2变压器柜，84EAH06#1水泥磨电机，84EAH07#2水泥磨电机，84EAH08水泥磨包装电气室变压器，水泥磨低压系统#1变压器低压系统84EAH01低压进线柜，与#2变压器低压系统联络柜86AT03抽屉柜84LL1，与窑头低压联络柜84AT05抽屉柜300厂；#2变压器低压系统84EAH05，与#1变压器低压系统联络柜86AT05抽屉柜84LL2，与包装低压联络柜86AT04抽屉柜81LL3。6、包装电气室变压器低压系统进线柜87EAT01，与水泥磨低压联络柜87EAT03抽屉柜87ELL1。通过上述实现10KV电源进线，10KV母联形成各自系统运行，高压侧#1进线系统与#2进线系统通过41EAH13，41EAH12来联络，此联络必须在一方断电的情况才能使用。在有高压系统的电气室每台小车均通过摇动手柄实现推进和退出，小车内装有真空断路器，各高压电气室配有真空断路器的勉维护直流屏和控制直流电源。高压柜的操作通过柜上的转换开关实现分合。二、操作：（原料磨电气室）（高低压）1、首先检查#1进线系统或#2进线系统消弧消谐柜隔离刀是否在合闸位置，不在合闸位置时应将隔离刀合闸。2、将#1进线柜41EAH01（3-20xx-Q01）或#2进线柜41EAH21（3-20xx-Q-02）小车摇进去。3、合#1进线柜41EAH01（3-20xx-Q-01）或#2进线柜41EAH21（3-20xx-Q-02），此时消弧消谐柜电压表有指标，#1进线系统或#2进线系统得电。4、将41EAH17、41EAH06、41EAH07、41EAH08解除按地刀，随后将小车由试验位置摇至工作位，合闸。5、检查35AT01柜抽屉柜41E90联络，将其放在退出状态。6、将低压进线柜41EAT01摇至工作位，合闸。7、高压电机柜听从中控操作人员指令后由试验位摇至工作位，启动停止操作全部由中控操作人员操作。8、停电操作与上述相反。
