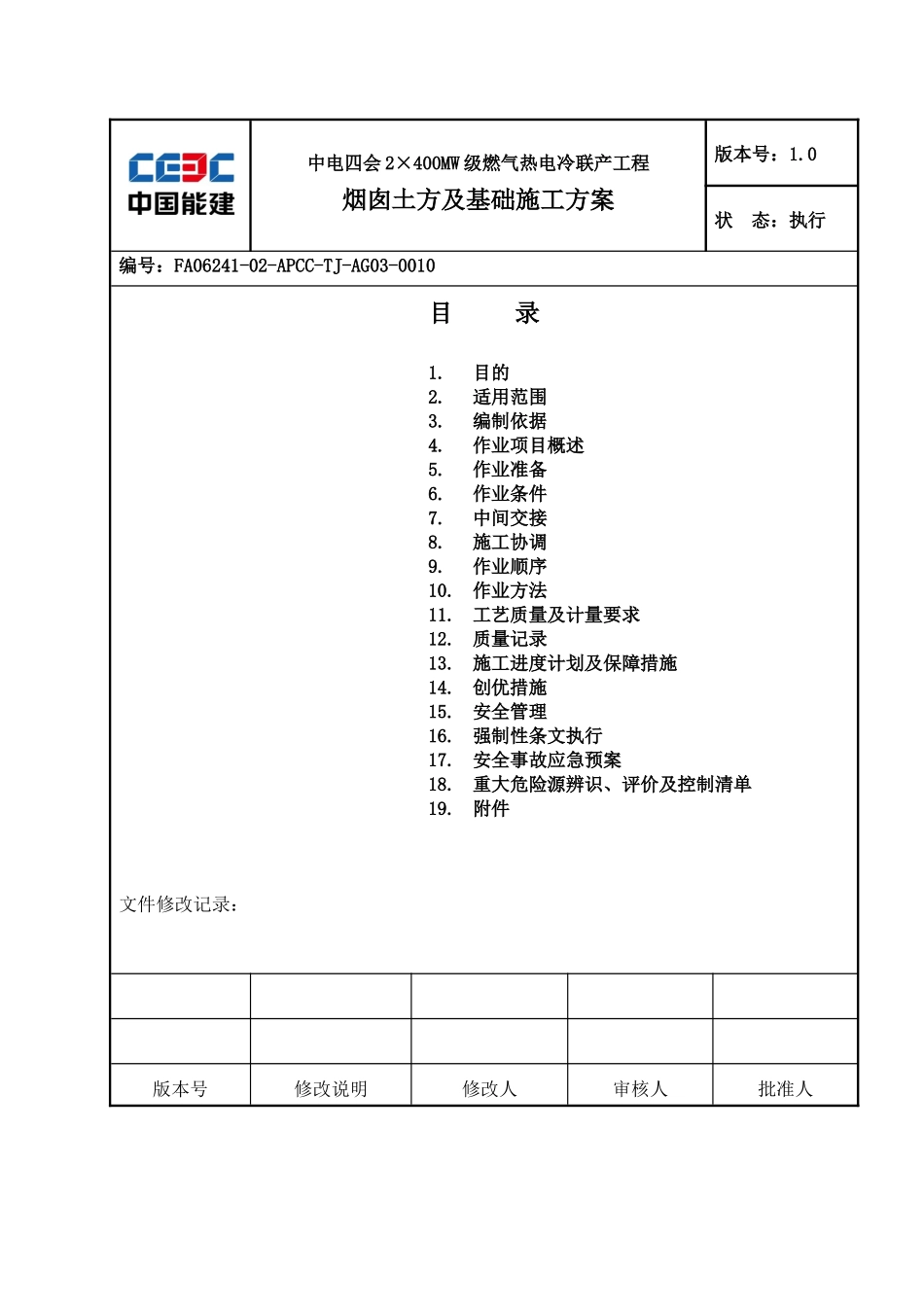

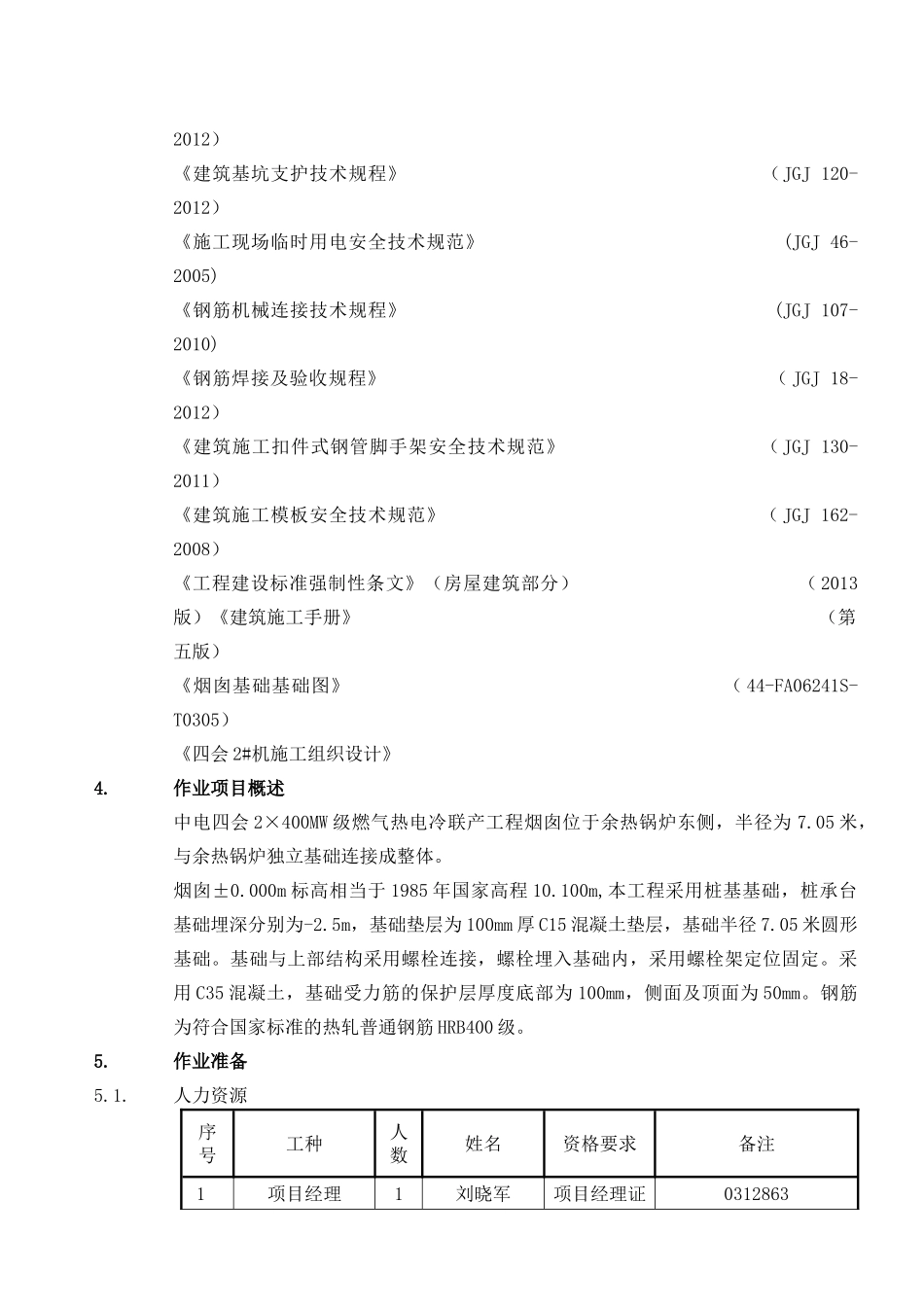

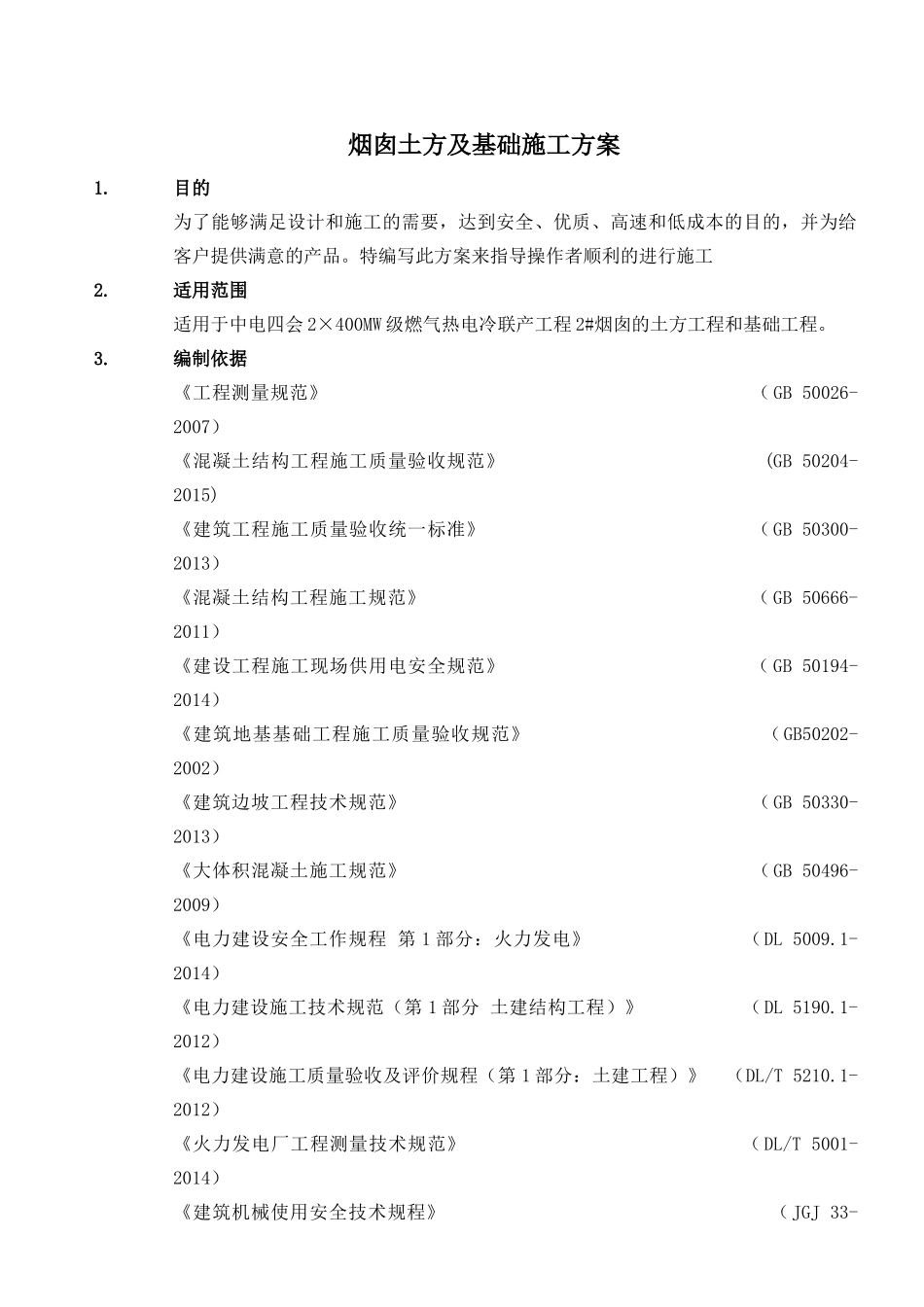

中电四会2×400MW级燃气热电冷联产工程烟囱土方及基础施工方案版本号：1.0状态：执行编号：FA06241-02-APCC-TJ-AG03-0010目录1.目的2.适用范围3.编制依据4.作业项目概述5.作业准备6.作业条件7.中间交接8.施工协调9.作业顺序10.作业方法11.工艺质量及计量要求12.质量记录13.施工进度计划及保障措施14.创优措施15.安全管理16.强制性条文执行17.安全事故应急预案18.重大危险源辨识、评价及控制清单19.附件文件修改记录：版本号修改说明修改人审核人批准人烟囱土方及基础施工方案1.目的为了能够满足设计和施工的需要，达到安全、优质、高速和低成本的目的，并为给客户提供满意的产品。特编写此方案来指导操作者顺利的进行施工2.适用范围适用于中电四会2×400MW级燃气热电冷联产工程2#烟囱的土方工程和基础工程。3.编制依据《工程测量规范》（GB50026-2007）《混凝土结构工程施工质量验收规范》(GB50204-2015)《建筑工程施工质量验收统一标准》（GB50300-2013）《混凝土结构工程施工规范》（GB50666-2011）《建设工程施工现场供用电安全规范》（GB50194-2014）《建筑地基基础工程施工质量验收规范》（GB50202-2002）《建筑边坡工程技术规范》（GB50330-2013）《大体积混凝土施工规范》（GB50496-2009）《电力建设安全工作规程第1部分：火力发电》（DL5009.1-2014）《电力建设施工技术规范（第1部分土建结构工程）》（DL5190.1-2012）《电力建设施工质量验收及评价规程（第1部分：土建工程）》（DL/T5210.1-2012）《火力发电厂工程测量技术规范》（DL/T5001-2014）《建筑机械使用安全技术规程》（JGJ33-2012）《建筑基坑支护技术规程》（JGJ120-2012）《施工现场临时用电安全技术规范》(JGJ46-2005)《钢筋机械连接技术规程》(JGJ107-2010)《钢筋焊接及验收规程》（JGJ18-2012）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）《建筑施工模板安全技术规范》（JGJ162-2008）《工程建设标准强制性条文》（房屋建筑部分）（2013版）《建筑施工手册》（第五版）《烟囱基础基础图》（44-FA06241S-T0305）《四会2#机施工组织设计》4.作业项目概述中电四会2×400MW级燃气热电冷联产工程烟囱位于余热锅炉东侧，半径为7.05米，与余热锅炉独立基础连接成整体。烟囱±0.000m标高相当于1985年国家高程10.100m,本工程采用桩基基础，桩承台基础埋深分别为-2.5m，基础垫层为100mm厚C15混凝土垫层，基础半径7.05米圆形基础。基础与上部结构采用螺栓连接，螺栓埋入基础内，采用螺栓架定位固定。采用C35混凝土，基础受力筋的保护层厚度底部为100mm，侧面及顶面为50mm。钢筋为符合国家标准的热轧普通钢筋HRB400级。5.作业准备5.1.人力资源序号工种人数姓名资格要求备注1项目经理1刘晓军项目经理证03128632技术负责1程国徽工程师证GW222009013104803质检员1蔡晓东质检证（2011）第02063号4技术员1李亮助理工程师2012fc0195施工员1袁有春有施工经验/6测量员1赵云勋有施工经验/7安全员1杨文革安全证皖建安C(2007)00459328电工1牛多友职业资格证340421810107581X00049司机2/具有驾驶操作证/10普工8/工艺熟练/11木工15/工艺熟练/12钢筋工12/工艺熟练/5.2.施工机械、测量设备及工器具序号名称型号/规格数量备注1反铲挖土机EX-2002台/2液压自卸车SH3281A-D6辆/3推土机PDP-71台/4潜水泵41006台/5蛙式打夯机WD-1004台/6混凝土泵车48m臂展1台/7混凝土运输车8/12m34辆/8混凝土振动器/4台/9钢筋切断机/2台/10钢筋调直机/1台/11钢筋弯曲机/2台/12全站仪/1台在检测有效期内13经纬仪/1台在检测有效期内14水准仪/2台在检测有效期内15100m尺/1把在检测有效期内165m卷尺/10把/5.3.工程用材料、设备到货本次施工内容为土方开挖、基础施工，所以要落实工程材料；混凝土采用大旺镇商品混凝土，钢筋、模板、脚手管、脚手板等均已采购带施工现场，具备施工条件。预埋螺栓及支架等甲供材料已确认到货，待需要时办理手续领取。对各种材料供应商资质按照要求报总承包及监理审核，通过后方能进行材料的供应。现场的材料相关资料应齐全，经监理见证取样复试合格后，使用到本工程中。6.作业条件6.1.临时设施施工现场已完成三通一...
