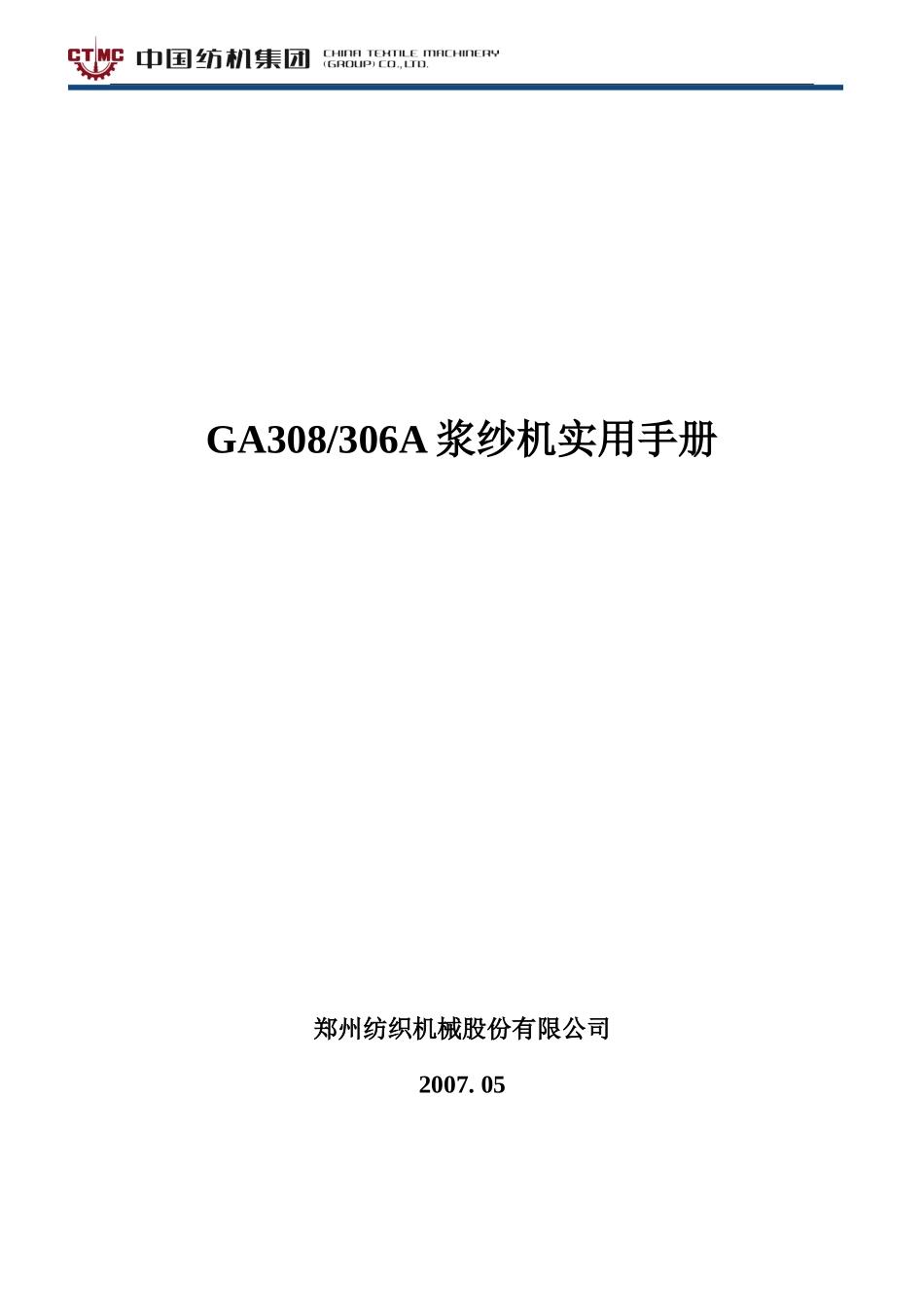

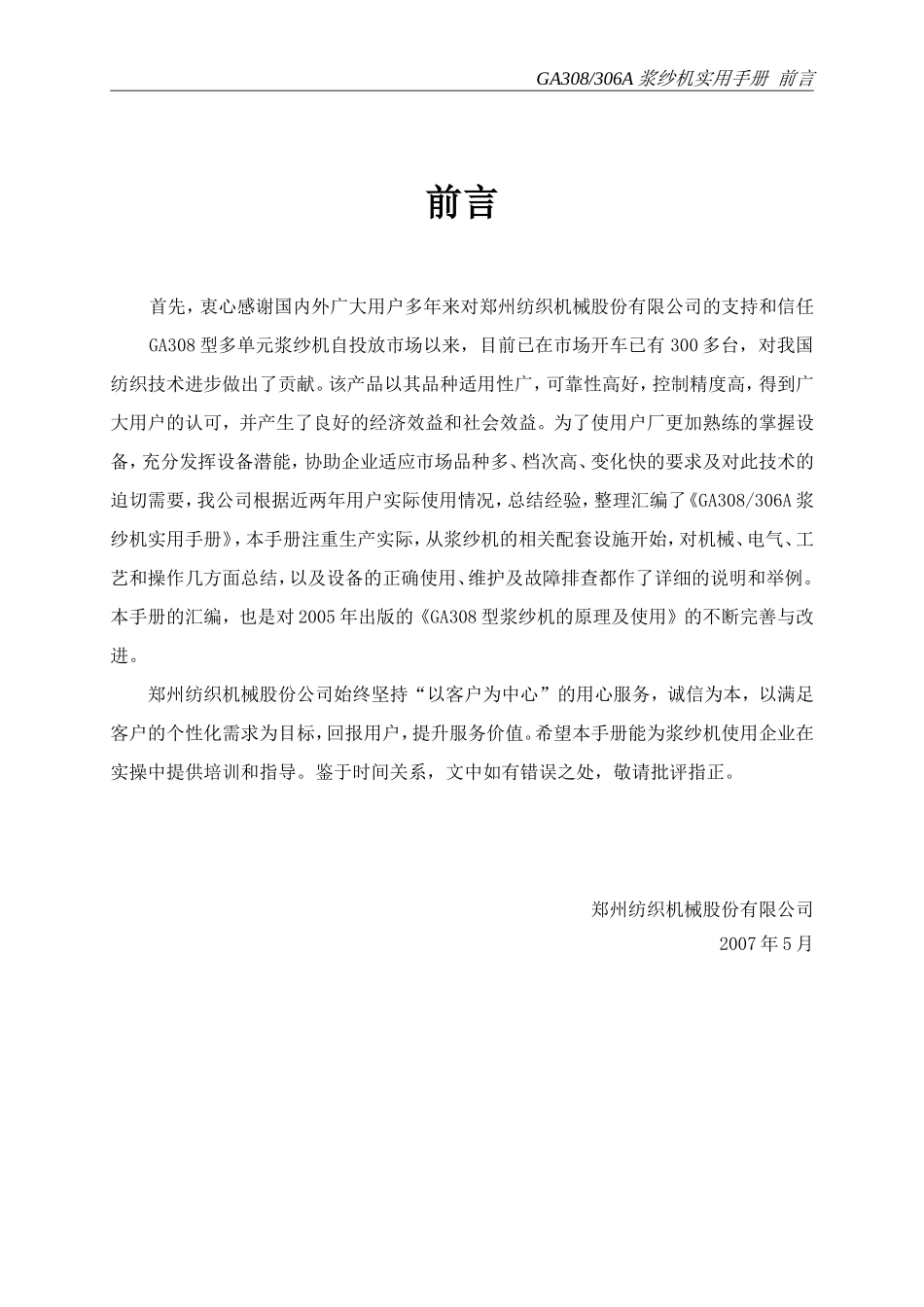

GA308/306A浆纱机实用手册郑州纺织机械股份有限公司2007.05郑州纺织机械股份有限公司郑州纺织机械股份有限公司浆纱事业部售后服务电话：0371-67986181传真：0371-67991350-2-GA308/306A浆纱机实用手册前言前言首先，衷心感谢国内外广大用户多年来对郑州纺织机械股份有限公司的支持和信任GA308型多单元浆纱机自投放市场以来，目前已在市场开车已有300多台，对我国纺织技术进步做出了贡献。该产品以其品种适用性广，可靠性高好，控制精度高，得到广大用户的认可，并产生了良好的经济效益和社会效益。为了使用户厂更加熟练的掌握设备，充分发挥设备潜能，协助企业适应市场品种多、档次高、变化快的要求及对此技术的迫切需要，我公司根据近两年用户实际使用情况，总结经验，整理汇编了《GA308/306A浆纱机实用手册》，本手册注重生产实际，从浆纱机的相关配套设施开始，对机械、电气、工艺和操作几方面总结，以及设备的正确使用、维护及故障排查都作了详细的说明和举例。本手册的汇编，也是对2005年出版的《GA308型浆纱机的原理及使用》的不断完善与改进。郑州纺织机械股份公司始终坚持“以客户为中心”的用心服务，诚信为本，以满足客户的个性化需求为目标，回报用户，提升服务价值。希望本手册能为浆纱机使用企业在实操中提供培训和指导。鉴于时间关系，文中如有错误之处，敬请批评指正。郑州纺织机械股份有限公司2007年5月GA308/306A浆纱机实用手册内容索引内容索引第一章GA308/306A浆纱机使用相关配套设施的基本要求4-5第二章安全常识6-7第三章GA308/306A浆纱机机械维护和保养及常见故障排查8-16第四章GA308/306A浆纱机电气维护和保养及常见故障排查17-36第五章浆纱工艺交流及工艺实例分析37-49第六章GA308/306A浆纱机的操作要求50-53郑州纺织机械股份有限公司浆纱事业部售后服务电话：0371-67986181传真：0371-67991350-4-第一章浆纱机使用相关配套设施的基本要求第一章浆纱机使用相关配套设施的基本要求1每台GA308或GA306A前后道工序配套高速整经机配套1.5－2台，纱线纱支愈低配置量愈大。配置高压调浆桶和低压供应桶各一只，容积0.8m3或配置低压调浆桶二只，供应桶一只，容积0.8m3。每台GA308可供100－150台喷气织机，纱线支数愈低供应量愈少，5S－10S仅供50－80台，每台GA306可供80－120台喷气织机，纱线支数愈低供应量愈少。锅炉配置：流量（供汽量）1.5吨/h，供汽压力大于0.5MPa(5Kg/cm2)的饱和蒸汽或过饱和蒸汽。压缩空气的要求：空压机最小容量1.0m3压力，1.0MPa，实际输出压力0.7MPa，流量大于0.6m3/min，要采用高档螺杆式空压机，并且包括全套的空气净化装置（包括后冷却器→油水分离器→储气罐→过滤器→干燥机→精密过滤器→除油器。）推荐使用寿力、英格索兰、阿特拉斯等国外知名品牌或者中外合资无油空压机。具体清洁指标：除水份（干燥后）：大气露点<－17℃。除油份：过滤度<3µm除杂质：过滤度<5µm电网供电采用三相四线制380V、50HZ，电网电压波动范围要求±0.5％以内。2浆纱机安装时注意事项开关箱与车头最大的安装距离小于10米为好，背部距离墙大于等于1.5米,同时,电气柜必须安装在干燥、通风、低温的环境中,建议安装空调。总机要打地线（零线）增加防雷电装置。七单元电机的电机电缆必须采用钢管或铁管穿线屏蔽，信号线也必须采用屏蔽措施。压缩空气管道也必须穿PVC管进入各个执行部分。蒸汽管道必须采用保温防护措施。浆槽及经轴架温控气动应摆放在工况环境比较干燥和清洁的位置，离开地面200㎜以上。总回水阀应低于车内回水位，保持回水畅通。如果多台车应用一根总回水管，必须保证总回水管处于低压或无压状态。郑州纺织机械股份有限公司浆纱事业部售后服务电话：0371-67986181传真：0371-67991350-5-第一章浆纱机使用相关配套设施的基本要求排气风机需尽可能减少弯头量，直排最好。蒸汽管路必须经过清洁处理安全阀调至0.35MPa，必须由当地压力容器检查部门调节，并办理相关合格手续。车身安装位置必须考虑经、织轴的运输及操作方便。调浆桶的位置尽量靠近浆纱机的位置。输浆泵最好与进浆系统同步开启、关闭...
