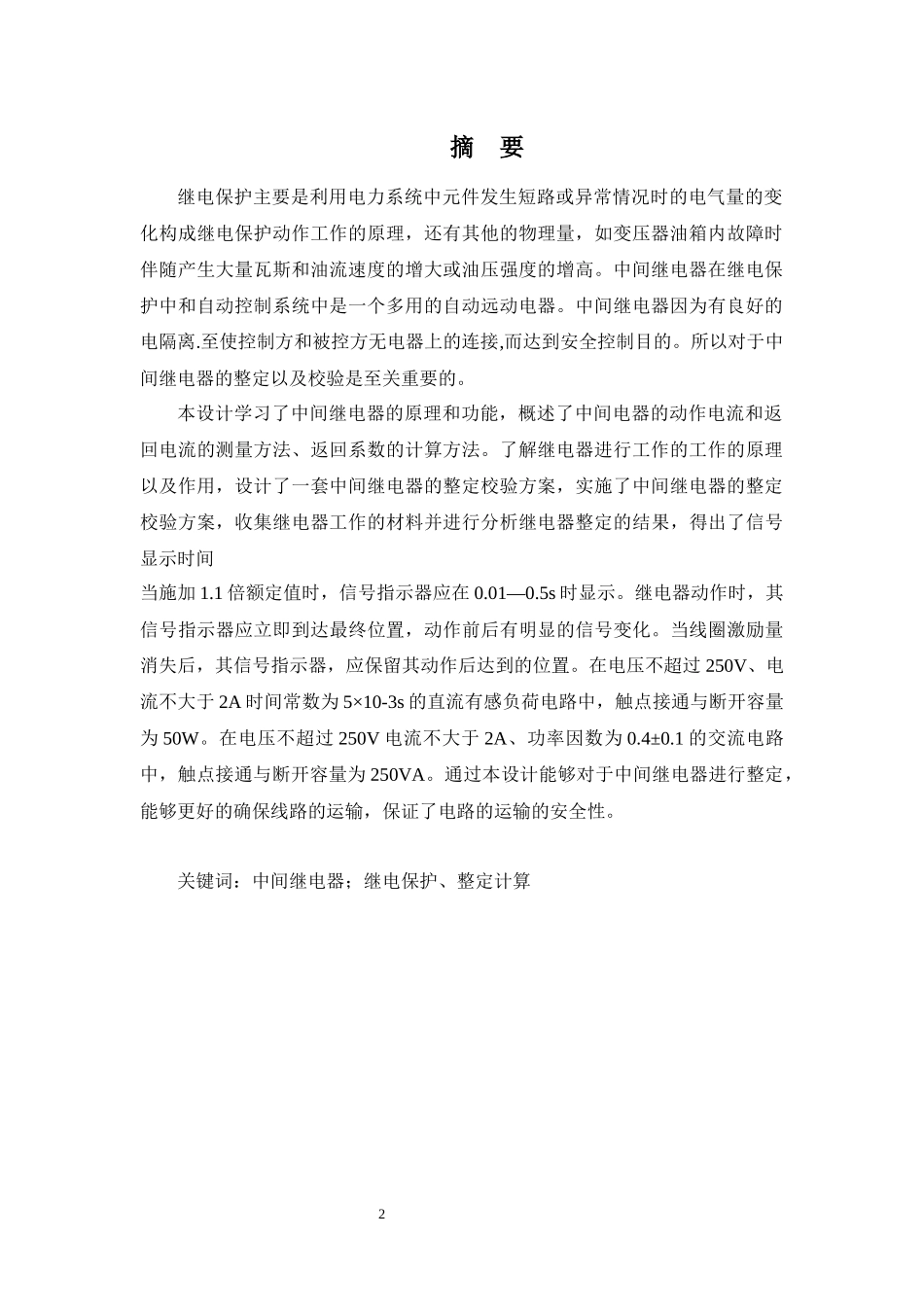

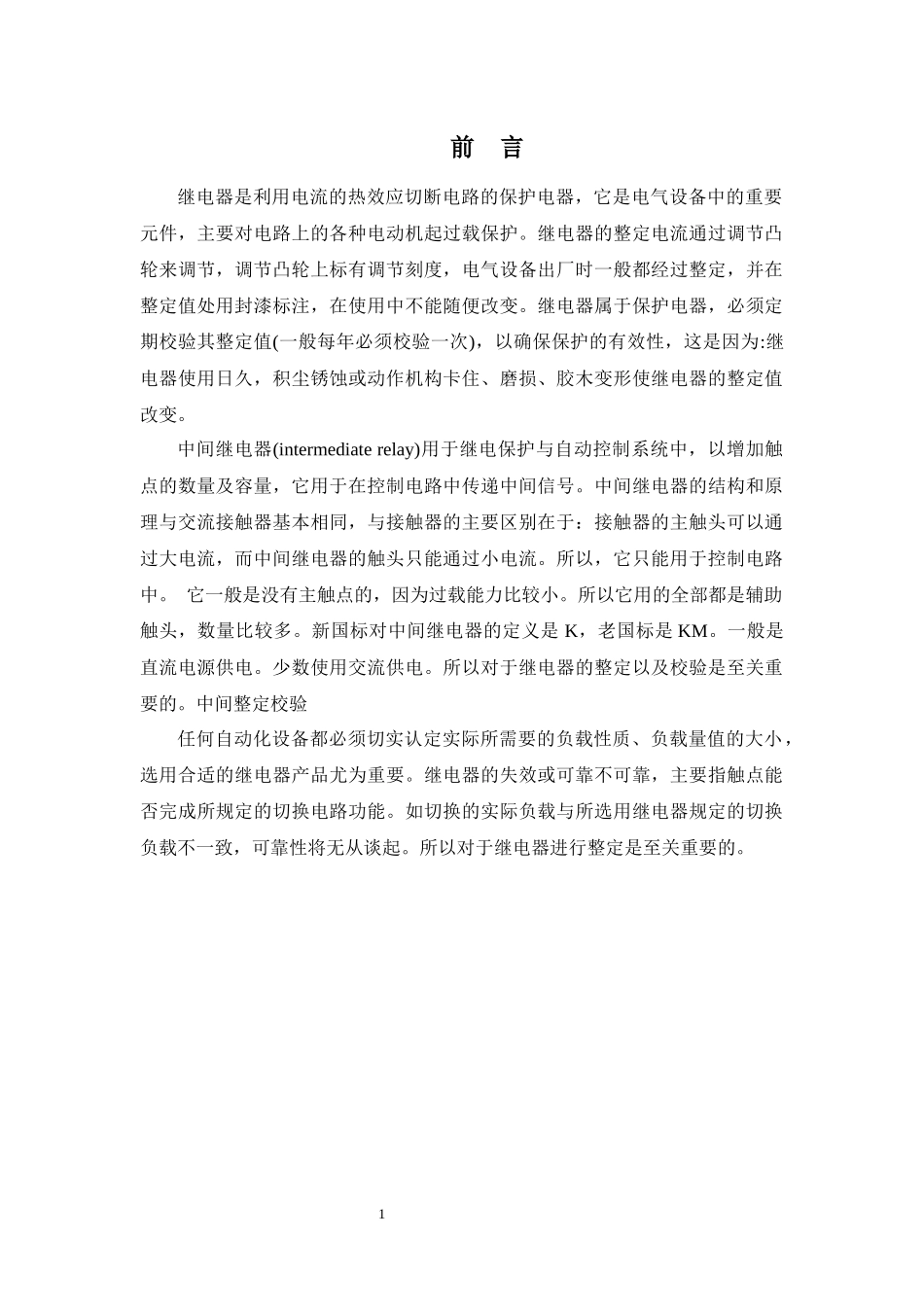

1前言继电器是利用电流的热效应切断电路的保护电器，它是电气设备中的重要元件，主要对电路上的各种电动机起过载保护。继电器的整定电流通过调节凸轮来调节，调节凸轮上标有调节刻度，电气设备出厂时一般都经过整定，并在整定值处用封漆标注，在使用中不能随便改变。继电器属于保护电器，必须定期校验其整定值(一般每年必须校验一次)，以确保保护的有效性，这是因为:继电器使用日久，积尘锈蚀或动作机构卡住、磨损、胶木变形使继电器的整定值改变。中间继电器(intermediaterelay)用于继电保护与自动控制系统中，以增加触点的数量及容量，它用于在控制电路中传递中间信号。中间继电器的结构和原理与交流接触器基本相同，与接触器的主要区别在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。所以，它只能用于控制电路中。它一般是没有主触点的，因为过载能力比较小。所以它用的全部都是辅助触头，数量比较多。新国标对中间继电器的定义是K，老国标是KM。一般是直流电源供电。少数使用交流供电。所以对于继电器的整定以及校验是至关重要的。中间整定校验任何自动化设备都必须切实认定实际所需要的负载性质、负载量值的大小，选用合适的继电器产品尤为重要。继电器的失效或可靠不可靠，主要指触点能否完成所规定的切换电路功能。如切换的实际负载与所选用继电器规定的切换负载不一致，可靠性将无从谈起。所以对于继电器进行整定是至关重要的。2摘要继电保护主要是利用电力系统中元件发生短路或异常情况时的电气量的变化构成继电保护动作工作的原理，还有其他的物理量，如变压器油箱内故障时伴随产生大量瓦斯和油流速度的增大或油压强度的增高。中间继电器在继电保护中和自动控制系统中是一个多用的自动远动电器。中间继电器因为有良好的电隔离.至使控制方和被控方无电器上的连接,而达到安全控制目的。所以对于中间继电器的整定以及校验是至关重要的。本设计学习了中间继电器的原理和功能，概述了中间电器的动作电流和返回电流的测量方法、返回系数的计算方法。了解继电器进行工作的工作的原理以及作用，设计了一套中间继电器的整定校验方案，实施了中间继电器的整定校验方案，收集继电器工作的材料并进行分析继电器整定的结果，得出了信号显示时间当施加1.1倍额定值时，信号指示器应在0.01—0.5s时显示。继电器动作时，其信号指示器应立即到达最终位置，动作前后有明显的信号变化。当线圈激励量消失后，其信号指示器，应保留其动作后达到的位置。在电压不超过250V、电流不大于2A时间常数为5×10-3s的直流有感负荷电路中，触点接通与断开容量为50W。在电压不超过250V电流不大于2A、功率因数为0.4±0.1的交流电路中，触点接通与断开容量为250VA。通过本设计能够对于中间继电器进行整定，能够更好的确保线路的运输，保证了电路的运输的安全性。关键词：中间继电器；继电保护、整定计算3目录前言....................................................................................................................1摘要....................................................................................................................2第1章项目任务..................................................................................................51.1任务背景..................................................................................................51.2任务描述..................................................................................................51.3任务目标..................................................................................................61.3.1设计要求.......................................................................................61.3.2技术要求.......................................................................................6第2章信息咨询..................................................................................................72...
