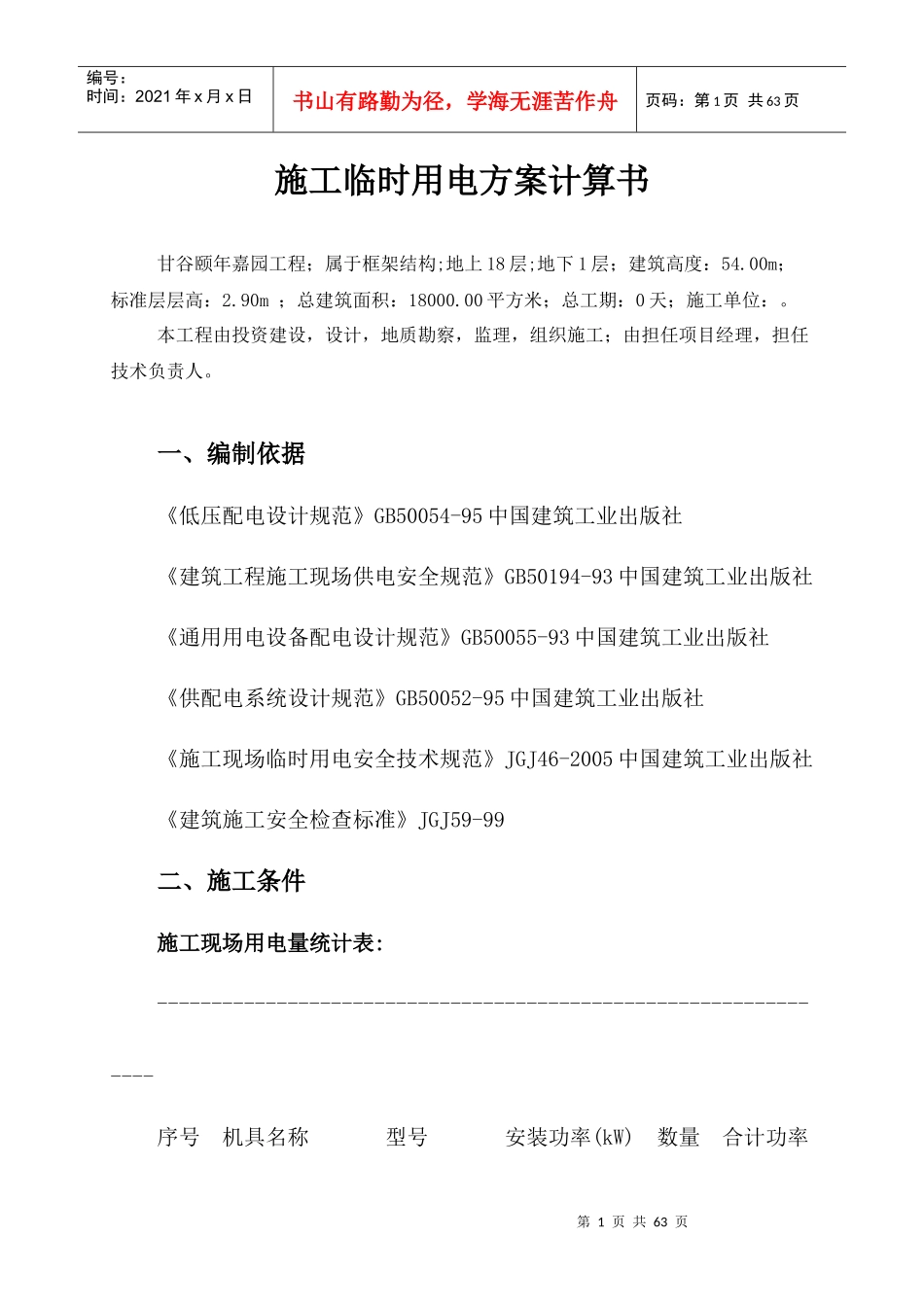

第1页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共63页施工临时用电方案计算书甘谷颐年嘉园工程；属于框架结构;地上18层;地下1层；建筑高度：54.00m；标准层层高：2.90m；总建筑面积：18000.00平方米；总工期：0天；施工单位：。本工程由投资建设，设计，地质勘察，监理，组织施工；由担任项目经理，担任技术负责人。一、编制依据《低压配电设计规范》GB50054-95中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社《通用用电设备配电设计规范》GB50055-93中国建筑工业出版社《供配电系统设计规范》GB50052-95中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社《建筑施工安全检查标准》JGJ59-99二、施工条件施工现场用电量统计表:----------------------------------------------------------------序号机具名称型号安装功率(kW)数量合计功率第2页共63页第1页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共63页(kW)1钢筋调直机GT4/144142钢筋切断机QJ40-15.515.53钢筋切断机QJ40-15.515.54钢筋弯曲机GW403135交流电焊机761766交流电焊机BX3-120-19197照明101108振动夯土机HZD2504149蛙式夯土机HW-321.511.510塔式起重机TQ60/8055.5155.511JW5003013012JW5003013013插入式振动器ZX701.511.514平板式振动器ZB111.111.115交流电焊机7617616照明212第3页共63页第2页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共63页17混凝土输送泵HB-159019018木工圆锯MJ1065.515.519照明10110------------------------------------------------------------三、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两级防护。(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。2、确定用电负荷:(1)、钢筋调直机Kx=0.3Cosφ=0.7tgφ=1.02Pjs=0.3×4=1.2kWQjs=Pjs×tgφ=1.2×1.02=1.22kvar第4页共63页第3页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共63页(2)、钢筋切断机Kx=0.3Cosφ=0.7tgφ=1.02Pjs=0.3×5.5=1.65kWQjs=Pjs×tgφ=1.65×1.02=1.68kvar(3)、钢筋切断机Kx=0.3Cosφ=0.7tgφ=1.02Pjs=0.3×5.5=1.65kWQjs=Pjs×tgφ=1.65×1.02=1.68kvar(4)、钢筋弯曲机Kx=0.3Cosφ=0.7tgφ=1.02Pjs=0.3×3=0.9kWQjs=Pjs×tgφ=0.9×1.02=0.92kvar(5)、交流电焊机Kx=0.35Cosφ=0.4tgφ=2.29将Jc=50%统一换算到Jc1=100%的额定容量Pn=Sn×Cosφ=76×0.4=30.4kWPe=n×(Jc/Jc1)1/2×Pn=1×(0.5/1)1/2×30.4=21.5kWPjs=Kx×Pe=0.35×21.5=7.52kWQjs=Pjs×tgφ=7.52×2.29=17.24kvar(6)、交流电焊机Kx=0.35Cosφ=0.4tgφ=2.29将Jc=50%统一换算到Jc1=100%的额定容量Pn=Sn×Cosφ=9×0.4=3.6kWPe=n×(Jc/Jc1)1/2×Pn=1×(0.5/1)1/2×3.6=2.55kWPjs=Kx×Pe=0.35×2.55=0.89kWQjs=Pjs×tgφ=0.89×2.29=2.04kvar(7)、照明Kx=0.3Cosφ=0.6tgφ=1.33第5页共63页第4页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共63页Pjs=0.3×10=3kWQjs=Pjs×tgφ=3×1.33=4kvar(8)、振动夯土机Kx=0.5Cosφ=0.6tgφ=1.33Pjs=0.5×4=2kWQjs=Pjs×tgφ=2×1.33=2.67kvar(9)、蛙式夯土机Kx=0.5Cosφ=0.55tgφ=1.52Pjs=0.5×1.5=0.75kWQjs=Pjs×tgφ=0.75×1.52=1.14kvar(10)、塔式起重机Kx=0.2Cosφ=0.6tgφ=1.33将Jc=40%统一换算到Jc1=25%的额定容量Pn=55.5kWPe=n×(Jc/Jc1)1/2×Pn=1×(0.4/0.25)1/2×55.5=70.2kWPjs=Kx×Pe=0.2×70.2=14.04kWQjs=Pjs×tgφ=14.04×1.33=18.72kvar(11)、强制式混凝土搅拌机Kx=0.75Cosφ=0.85tgφ=0.62Pjs=0.75×30=22.5kWQjs=Pjs×tgφ=22.5×0.62=13.94kvar(12)、强制式混凝土搅拌机Kx=0.75Cosφ=0.85tgφ=0.62Pjs=0.75×30...
