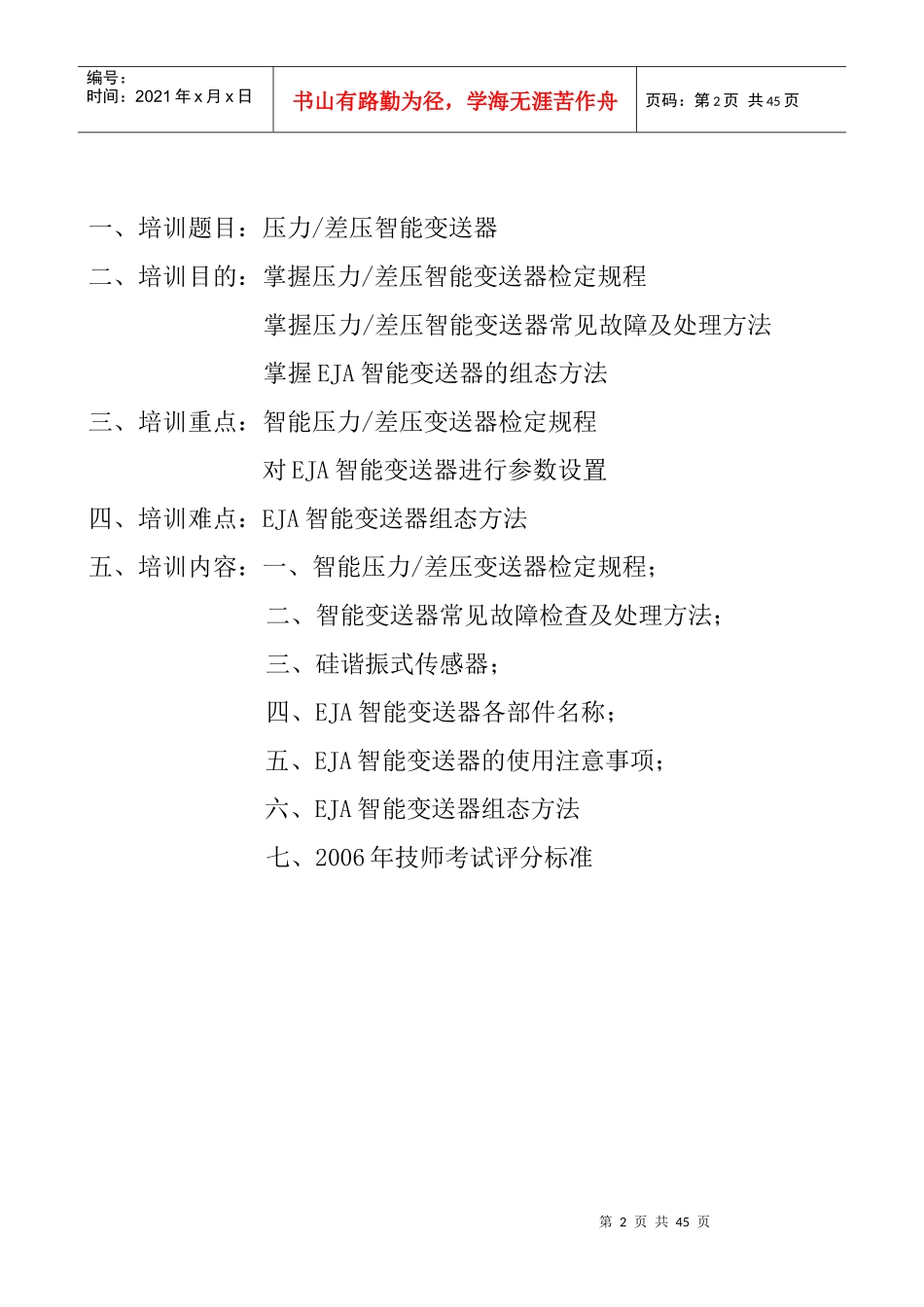

第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共45页员工培训教育教案专业:仪表培训题目：压力/差压智能变送器培训时间：2006年培训教师：王新幺占国第2页共45页第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共45页一、培训题目：压力/差压智能变送器二、培训目的：掌握压力/差压智能变送器检定规程掌握压力/差压智能变送器常见故障及处理方法掌握EJA智能变送器的组态方法三、培训重点：智能压力/差压变送器检定规程对EJA智能变送器进行参数设置四、培训难点：EJA智能变送器组态方法五、培训内容：一、智能压力/差压变送器检定规程；二、智能变送器常见故障检查及处理方法；三、硅谐振式传感器；四、EJA智能变送器各部件名称；五、EJA智能变送器的使用注意事项；六、EJA智能变送器组态方法七、2006年技师考试评分标准第3页共45页第2页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共45页一、智能压力/差压变送器检定规程1概述1．1智能压力（差压）变送器将介质通过引压导管引入变送器测量室，使测量室的膜片产生微小位移转换为标准电流和数字脉冲信号输出。智能变送器具有优良的工作性能：高精度、大量程比、自诊断功能、调试检查方便等。可用于差压、流量、表压和绝压、真空度、液位和比重的测量场合。1．2本规程以3051CG智能压力变送器为例说明，其他同类型仪表可参照使用。2主要技术指标：2．1精度等级：0.075%2．2量程比：100：1如3051CG2量程为0~10.34到0~1034.2kPa2．3电源电压：10.5~45VDC2．4接线方式：二线制2．5现场指示表：LCD显示，显示方式、单位可选。2．6输出信号：4~20mADC+HART协议通讯。3检查与校验3．1检查3．1．1外观检查：外壳有无脱漆、破损、裂痕以及被撞击痕迹和紧固件缺损等情况，消除缺陷，使之完整。第4页共45页第3页共45页124536+-+-编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共45页3．1．2变送器内部检查：检查元器件、零配件、连接件有无缺损、断裂、变形、腐蚀、密封不良等情况。发现问题，及时解决。更换失效的零部件，恢复变送器性能。3．1．3变送器与工艺介质连接面检查：检查变送器压力引入接口情况，接线盒内接线板、接线螺丝、螺孔、接线盒盖密封件以及变送器密封件等有无碎裂、缺损、滑牙、烂牙、老化失效等情况。发现问题，及时更换解决。3．1．4绝缘检查：在停电情况下，拆下接线，将接线盒内电源“+”、“-”端子用导线短接。用500V兆欧表检查变送器接线端子与外壳间的绝缘电阻，该电阻应大于20MΩ。3．2校验智能压力变送器和普通变送器一样也需要校验，如果在校验中误差超过允许值时需用手持HART编程器或在上位机上进行调整。以下以手持HART编程器为例进行说明。按下图进行接线第5页共45页第4页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共45页智能压力变送器校验接线示意图1—标准压力信号发生器；2—被校表；3—HART编程器4—标准250Ω电阻；5—标准数字电压表；6—24V稳压电源a.将手持HART编程器通信端口与变送器正确连线，打开电源，按“MENU”键，直至显示窗口上出现：“A：CALIBRATE“（调整）画面，然后进行校验。b.零点校验：将变送器在无压力信号源的情况下，按“LRV”键，并在屏幕上设定对应零点的百分数，然后按两次“ENT”键，零点压力校验完毕。c.量程校验：输入满量程压力信号，按“URV”键，再按“ENT”键，量程校验完毕。然后分别给变送器测量室送入0%、25%、50%、75%、100%五点压力信号，进行线性检查。d.智能压力变送器的零点、迁移和量程也可以在手持编程器上进行设定和修改，但是远端设置必须确保变送器的测量部分完好，且符合精度等级的要求，否则仍要通过输入压力信号进行校验。e.在校验过程中严格按上、下行程实际示值填写，并计算出误差及变差，若超出仪表精度，必须重新调校直到符合要求为止。f.校验单填写要求真实，不得涂改，小数点后两位为有效数；填写好后，校验者及技术人员应签名存入档案。校验单第6页共45页第5页共45页编号：时间：2021年x...
