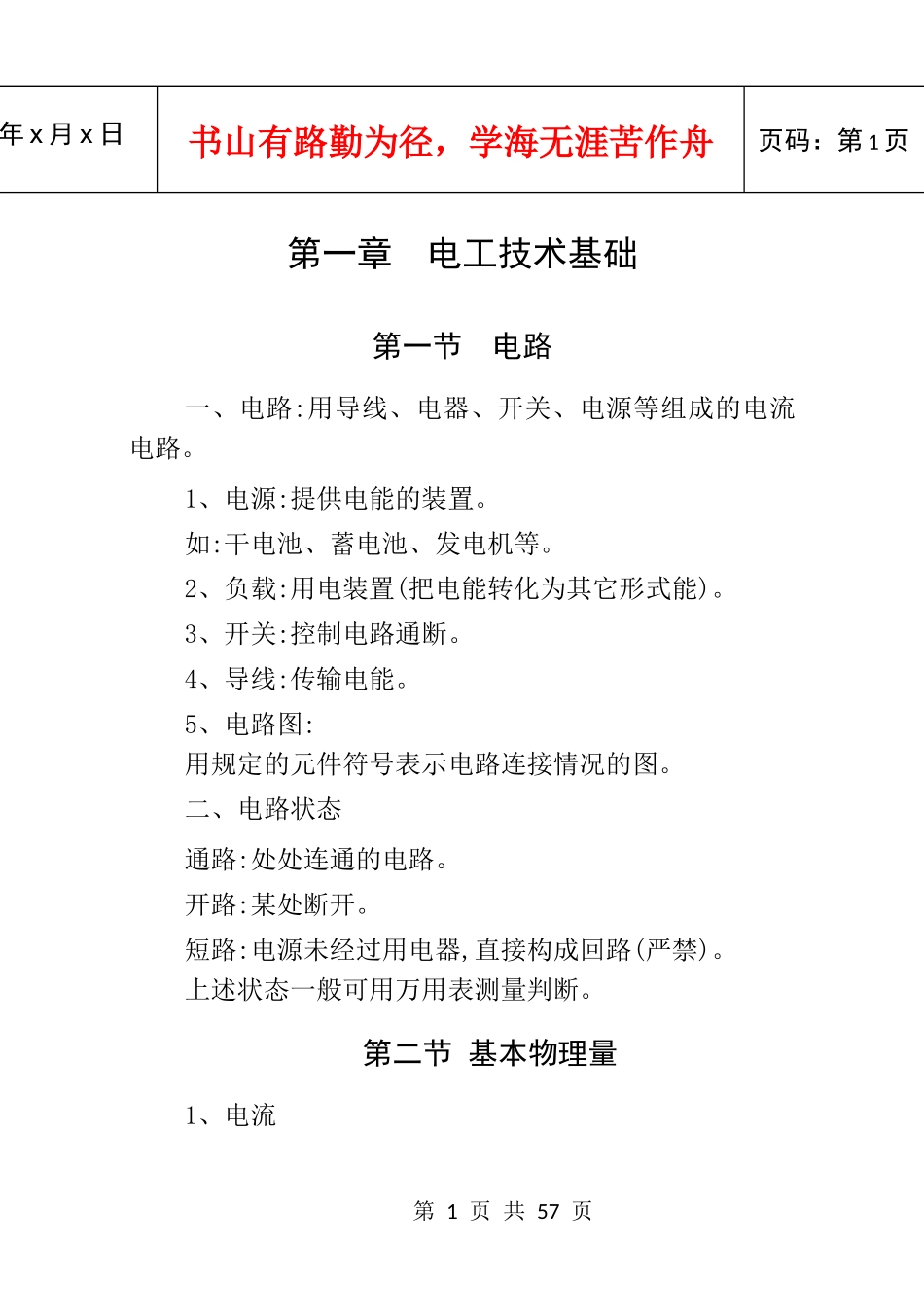

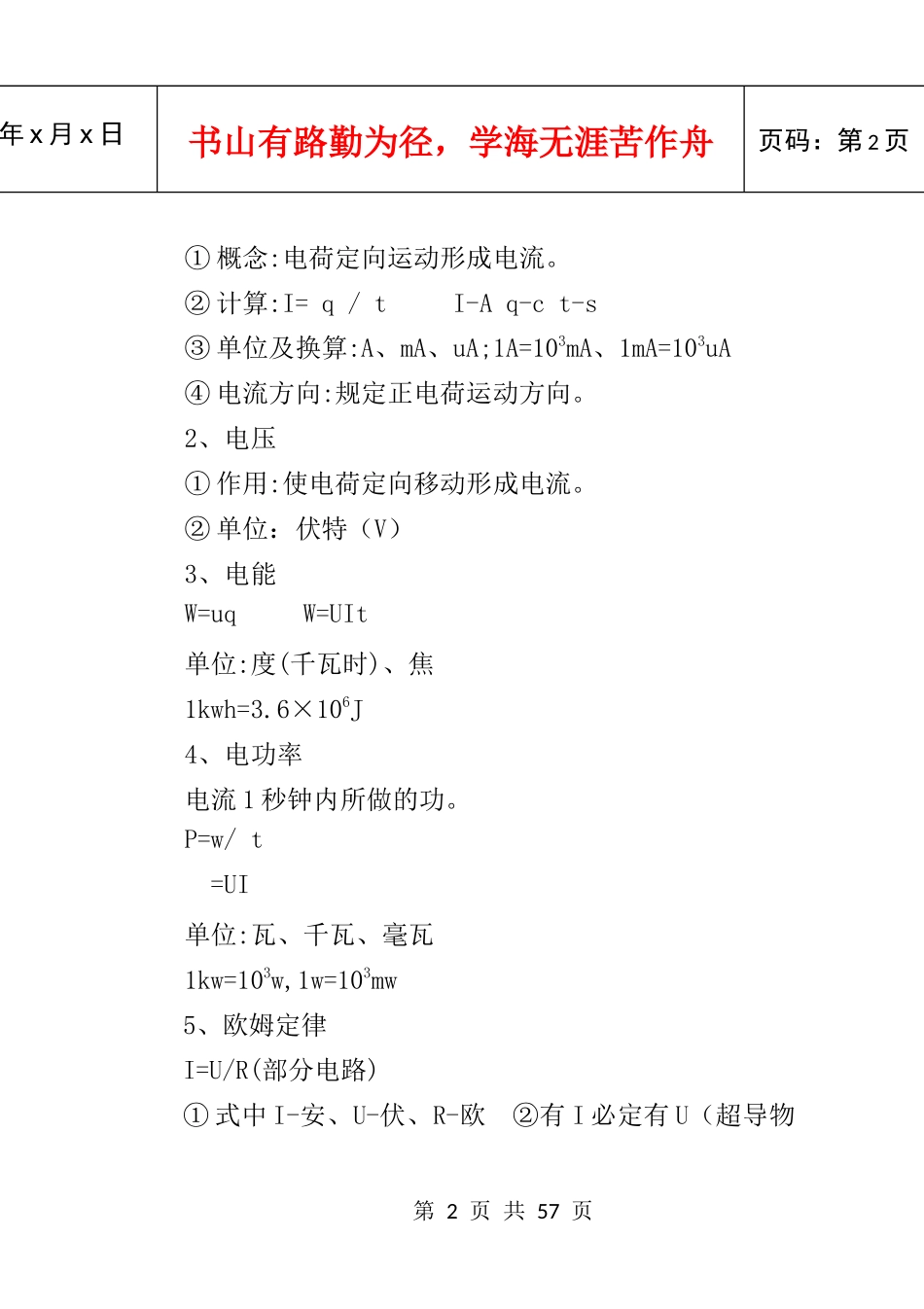

第1页共57页2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共第一章电工技术基础第一节电路一、电路:用导线、电器、开关、电源等组成的电流电路。1、电源:提供电能的装置。如:干电池、蓄电池、发电机等。2、负载:用电装置(把电能转化为其它形式能)。3、开关:控制电路通断。4、导线:传输电能。5、电路图:用规定的元件符号表示电路连接情况的图。二、电路状态通路:处处连通的电路。开路:某处断开。短路:电源未经过用电器,直接构成回路(严禁)。上述状态一般可用万用表测量判断。第二节基本物理量1、电流第2页共57页第1页共57页2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共①概念:电荷定向运动形成电流。②计算:I=q/tI-Aq-ct-s③单位及换算:A、mA、uA;1A=103mA、1mA=103uA④电流方向:规定正电荷运动方向。2、电压①作用:使电荷定向移动形成电流。②单位：伏特（V）3、电能W=uqW=UIt单位:度(千瓦时)、焦1kwh=3.6×106J4、电功率电流1秒钟内所做的功。P=w/t=UI单位:瓦、千瓦、毫瓦1kw=103w,1w=103mw5、欧姆定律I=U/R(部分电路)①式中I-安、U-伏、R-欧②有I必定有U（超导物第3页共57页第2页共57页2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共质除外）③有U不一定有I第三节直流电路一、串联电路I=I1=I2=…=InU=U1+U2+…UnR=R1+R2+…Rn在串联电路中,电压与电阻成正比。二、并联电路U=U1=U2=…=UnI=I1+I2+…+In1/R=1/R1+1/R2+…+1/Rn三、混联电路电路既不是单纯的串联也不是单纯的并联。这种电路应先化简后再进行运算。第四节交流电路一、交流电大小与方向均随时间变化的电流(电压)叫交流电。二、交流电有三相交流电、单相交流电之分1、三相交流电：如高压电线路、三相电动机用电。第4页共57页第3页共57页2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共2、单相交流电：如家庭用电(市电)、220V(电压)、50HZ(频率)。三、三相电的输送1、高压输电线路发电厂升压T变电站T10KV配电T（6KV）（1）升压成高压传送的目的：①降低损耗②节省成本③方便架线等（2）常见高压有10万V、几十万V。如油罗口电站（35千伏、6.3千伏。2、低压配电线路（1）供电方式：三相三线制、三相四线制。第5页共57页第4页共57页2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共（2）三相三线制：由三个绕组（线圈）首端引出三根相线的供电方法。特点：只供一种电压380V。应用：三相对称性负载——如电动机（3）三相四线制：由三个绕组首端分别引出三根线，由三个尾端连接在一起引出一根的接法。如下图UNVW380V220V220V第6页共57页第5页共57页2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共特点：能供二种电压：220V、380V。（4）相关概念：①相线：首端引出的导线称为相线（火线）；②中性线：尾端引出的导线称为相线（零线）；③相电压：火线与零线之间的电压220V；④线电压：火线与火线之间的电压380V。注：N线在中间（如错接造成烧电器）。第7页共57页第6页共57页2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共第二章安全用电知识第一节电工安全操作规程一、电工安全操作技术方面的有关规定1、工作前必须检查工具、测量仪表和防护用具是否完好。2、任何电气设备内部未经验明无电时，一律应视为有电，不准用手触及。3、不准在运动中拆卸修理电气设备。检修时必须停车，切断电源，并验明无电后，方可取下熔丝（体），挂上“禁止合闸，有人工作”的警示牌。4、在总配电盘及母线上进行工作时，在验明无电后应接临时接地线，装拆接地线都必须由值班电工进行。5、临时工作中断后或每班开始工作前，都必须重新检查电源确已断开，并验明无电。6、由专门检修人员修理电气设备时，值班电工要负责进行登记，完工后要做好交待，共同检查，然后方可送电。7、必须在低压配电设备上进行带电工作时，要经领导批准，并要有专人监护。第8页共57页第7页共57页2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共8、工作时要带安全帽，穿长袖衣服，带绝缘手套，使用绝缘的工具，并站在绝缘物上进行操作。邻相带电部分和接地金属部分应用绝缘板隔开。带电...
