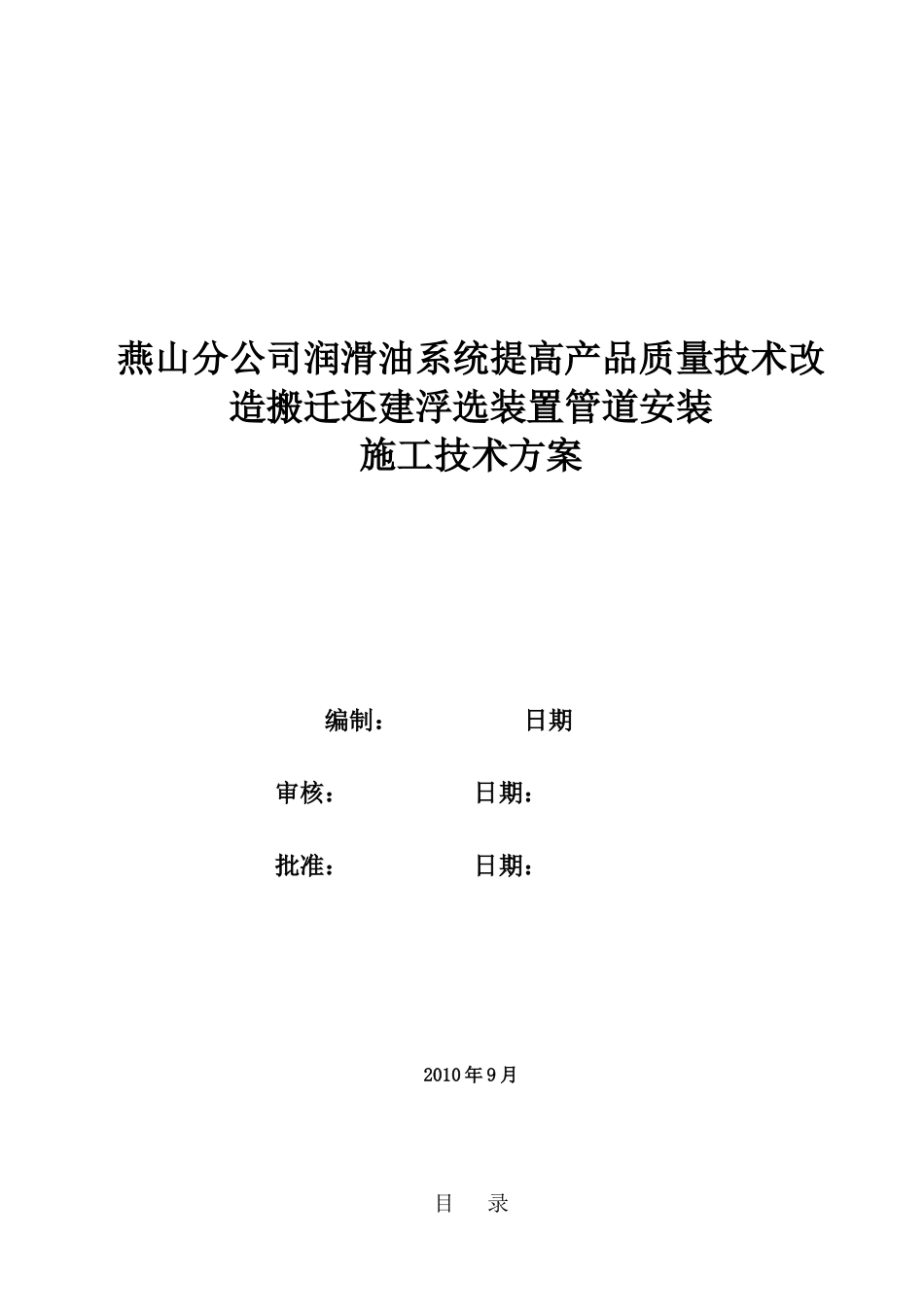

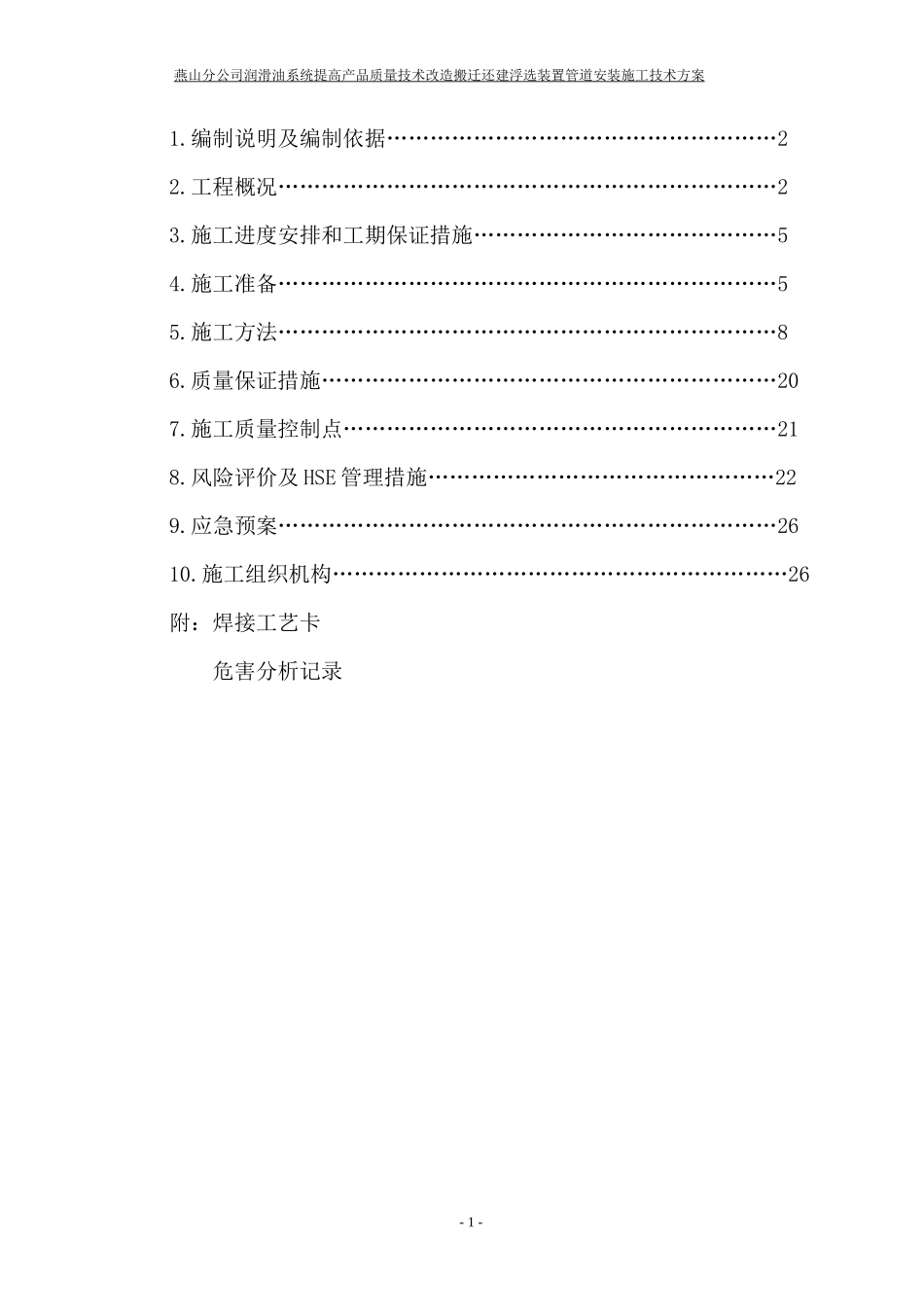

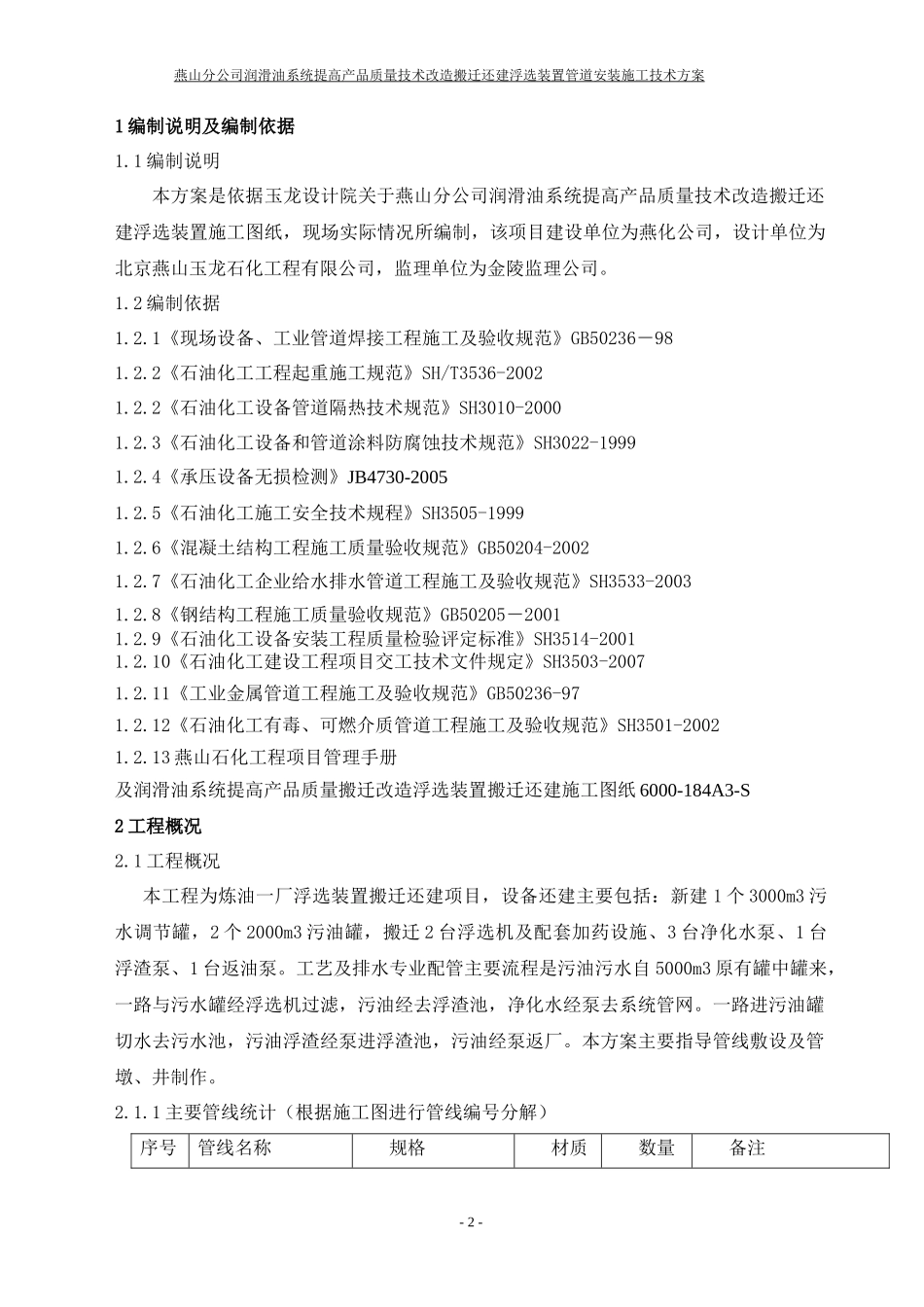

燕山分公司润滑油系统提高产品质量技术改造搬迁还建浮选装置管道安装施工技术方案编制：日期审核：日期：批准：日期：2010年9月目录燕山分公司润滑油系统提高产品质量技术改造搬迁还建浮选装置管道安装施工技术方案1.编制说明及编制依据………………………………………………22.工程概况……………………………………………………………23.施工进度安排和工期保证措施……………………………………54.施工准备……………………………………………………………55.施工方法……………………………………………………………86.质量保证措施………………………………………………………207.施工质量控制点……………………………………………………218.风险评价及HSE管理措施…………………………………………229.应急预案……………………………………………………………2610.施工组织机构………………………………………………………26附：焊接工艺卡危害分析记录-1-燕山分公司润滑油系统提高产品质量技术改造搬迁还建浮选装置管道安装施工技术方案1编制说明及编制依据1.1编制说明本方案是依据玉龙设计院关于燕山分公司润滑油系统提高产品质量技术改造搬迁还建浮选装置施工图纸，现场实际情况所编制，该项目建设单位为燕化公司，设计单位为北京燕山玉龙石化工程有限公司，监理单位为金陵监理公司。1.2编制依据1.2.1《现场设备、工业管道焊接工程施工及验收规范》GB50236－981.2.2《石油化工工程起重施工规范》SH/T3536-20021.2.2《石油化工设备管道隔热技术规范》SH3010-20001.2.3《石油化工设备和管道涂料防腐蚀技术规范》SH3022-19991.2.4《承压设备无损检测》JB4730-20051.2.5《石油化工施工安全技术规程》SH3505-19991.2.6《混凝土结构工程施工质量验收规范》GB50204-20021.2.7《石油化工企业给水排水管道工程施工及验收规范》SH3533-20031.2.8《钢结构工程施工质量验收规范》GB50205－20011.2.9《石油化工设备安装工程质量检验评定标准》SH3514-20011.2.10《石油化工建设工程项目交工技术文件规定》SH3503-20071.2.11《工业金属管道工程施工及验收规范》GB50236-971.2.12《石油化工有毒、可燃介质管道工程施工及验收规范》SH3501-20021.2.13燕山石化工程项目管理手册及润滑油系统提高产品质量搬迁改造浮选装置搬迁还建施工图纸6000-184A3-S2工程概况2.1工程概况本工程为炼油一厂浮选装置搬迁还建项目，设备还建主要包括：新建1个3000m3污水调节罐，2个2000m3污油罐，搬迁2台浮选机及配套加药设施、3台净化水泵、1台浮渣泵、1台返油泵。工艺及排水专业配管主要流程是污油污水自5000m3原有罐中罐来，一路与污水罐经浮选机过滤，污油经去浮渣池，净化水经泵去系统管网。一路进污油罐切水去污水池，污油浮渣经泵进浮渣池，污油经泵返厂。本方案主要指导管线敷设及管墩、井制作。2.1.1主要管线统计（根据施工图进行管线编号分解）序号管线名称规格材质数量备注-2-燕山分公司润滑油系统提高产品质量技术改造搬迁还建浮选装置管道安装施工技术方案150-LS-HΦ60.3*4Φ33.7*3.220#140米49米280-WO-101/1-HΦ88.9*4.5（出）20#217米返油泵进口线，出油线设计临时有改动，以最新图纸为准3100-WO-101/2-HΦ114.3*5（进）20#25米返油泵进口线4200（80）-WO（0S）-102-HΦ219.1*7Φ114.3*5Φ88.9*4.520#73米15米58米自5000m3至浮渣泵5400(200)-OD1-103/1Φ406.4*8Φ219.1*7Q235B35米35米进P103A/B/C污水线6250-OD1-103/2Φ273*7Q235B29米出P103A/B/C污水线7100-PWΦ114.3*5Q235B55米8400-OD1-103/3Φ406.4*8Φ610*9Q235B147米36米自5000m3至D1019400-OD1-103/4Φ406.4*8Q235B207米自5000m3至浮选机10200-ODΦ219.1*7Φ114.3*5Q235B90米3米D101至D102A/B11125-OD1-103/5Φ139.7*4Q235B16米浮选机至浮选泵入口线12100-OD1-103/6Φ114.3*5Q235B20米浮选机至浮选泵出口线13200-OSΦ219.1*720#19米浮选机至浮渣池14600-ODΦ406.4*8Φ610*9Q235B10米16米浮选机至污水池2.1.2管墩（无钢筋）46个、管架制作8个2.1.3井制作15个-3-燕山分公司润滑油系统提高产品质量技术改造搬迁还建浮选装置管道安装施工...
