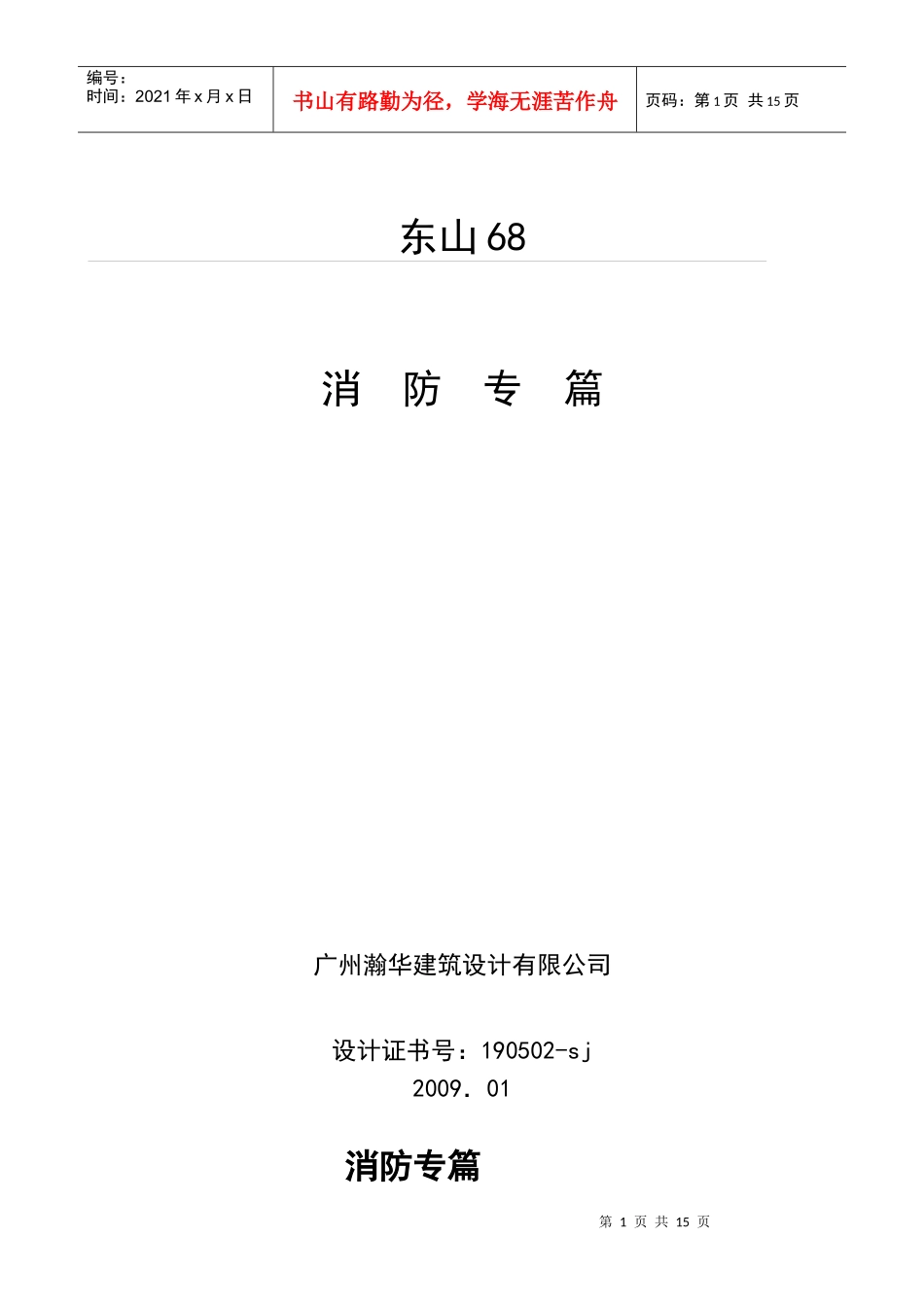

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页东山68消防专篇广州瀚华建筑设计有限公司设计证书号：190502-sj2009．01消防专篇第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页1、设计依据1.1《高层民用建筑设计防火规范》（GB50045-95）(2005版)1.2《自动喷水灭火系统设计规范》GBJ50084-2001(2005年版)1.3《建筑灭火器配置设计规范》GBJ140-90(1997年版)1.4《火灾自动报警系统设计规范》GB50116-981.5《住宅建筑规范》GB50368-20051.6《建筑灭火器配置设计规范》GB50140-2005；1.7《七氟丙烷（HFC-227ea）洁净气体灭火系统设计规范》DBJ15-23-1999；1.8《建筑设计防火规范》GB50016-20062、工程概况2.1工程名称：东山682.2工程地点：广州市越秀区共和路68号地块2.3建筑层数：地上29层，地下室3层。2.4建筑高度：99.70米。2.5工程概述：本工程位于广州市越秀区共和路68号，项目用地南面为12米宽规划路，北面为中山一路，东面为南方铁道大厦，西面为15米宽规划路，用地中间有一条33米宽的规划道路贯穿用地，将用地分成东西两块。基地位于广州中心城区，地理环境优越，具有极高的商业价值和环境景观，使该地块的开发项目成为广州市不可多得的高尚住宅。本工程的总用地面积为10325平方米，总建筑面积为49952.6平方米，其中净用地面积6935平方米。西临是南方铁道大厦，退用地红线6.5米，并留出4米的人行通道兼消防通道；南临12米规划路，退道路边线3米；北面是地铁部分的地面广场，因为本项目是属于与地铁合建的项目,故北面建筑边线压用地红线不退缩；南临33米规划路，退道路边线5米。本工程分成东西区两个区。东区为两栋一类高层塔式综合楼，地下3层，地上29层，其中首至五层为商业裙楼，六层为架空层，七至二十九层为住宅，总建筑高度为99.70米。西区为地下3层，地上局部1、2层的建筑，西区南面首层为地下车库出入口、地铁Ⅱ号出入口、非机动车库出入口，西区北面首层北面为地铁I-2号出入口、警务室、老人活动中心、开关房，二层为居委会、老人活动中心，总建筑高度为8.7米。第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页表1项目建筑物消防特征一览表编号项目名称建筑性质层数建筑高度（m）建筑面积（m2）防火分类耐火等级备注1东区高层综合楼29层99.7041054一类一级车位49个西区多层公用建筑2层99.708898二级车位99个3、建筑及结构部分3.1总平面布置：本工程位于广州市越秀区共和路68号地块，项目用地南面为12米宽规划路，北面为中山一路，东面为南方铁道大厦，西面为15米宽规划路，用地中间有一条33米宽的规划道路贯穿用地，将用地分成东西两块，同时兼作为消防车道。商业步行出入口分别设置在基地东、南、北面的规划路上，住宅步行出入口设置在西面的小区内部道路（4米宽消防通道）上。建筑设环形消防车道，东区有至少大于1/4周边长且不小于一个长边长度的登高面。消防车道及登高面处地面及地下室顶板可以承受大型消防车的荷载。3.2平面布置及安全疏散：3.2.1东区为一类高层建筑，有2个塔楼，每个塔楼各配置1台消防电梯、2把防烟楼梯，防烟楼梯直上天面，且2栋塔楼天面连通；裙楼和地下商场共配置2台消防电梯、6把防烟楼梯。东区综合楼地下三层为汽车库（停车数49辆，为Ⅳ汽车库）和设备用房，地下一、二层为地下商业和设备用房，首层为商铺和住宅大堂，二层至四层为商场，五层为餐饮、居民健身场所、文化活动站，六层为架空绿化层，七层以上均为住宅。消防控制中心设在地下一层，消防水泵房设在地下三层。地下一层分为2个防火分区，第二防火分区为库房，面积少于1000平方米，其中第一防火分区为商场，面积小于2000平方米，营业厅面积1445平方米。第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页地下二层分为2个防火分区，其中第二防火分区为库房，面积少于1000平方米；第一防火分区为商场，面积小于2000平方米，其中营业厅面积1497平方米。按最不利疏散的地下室负二层进行计算，根...
