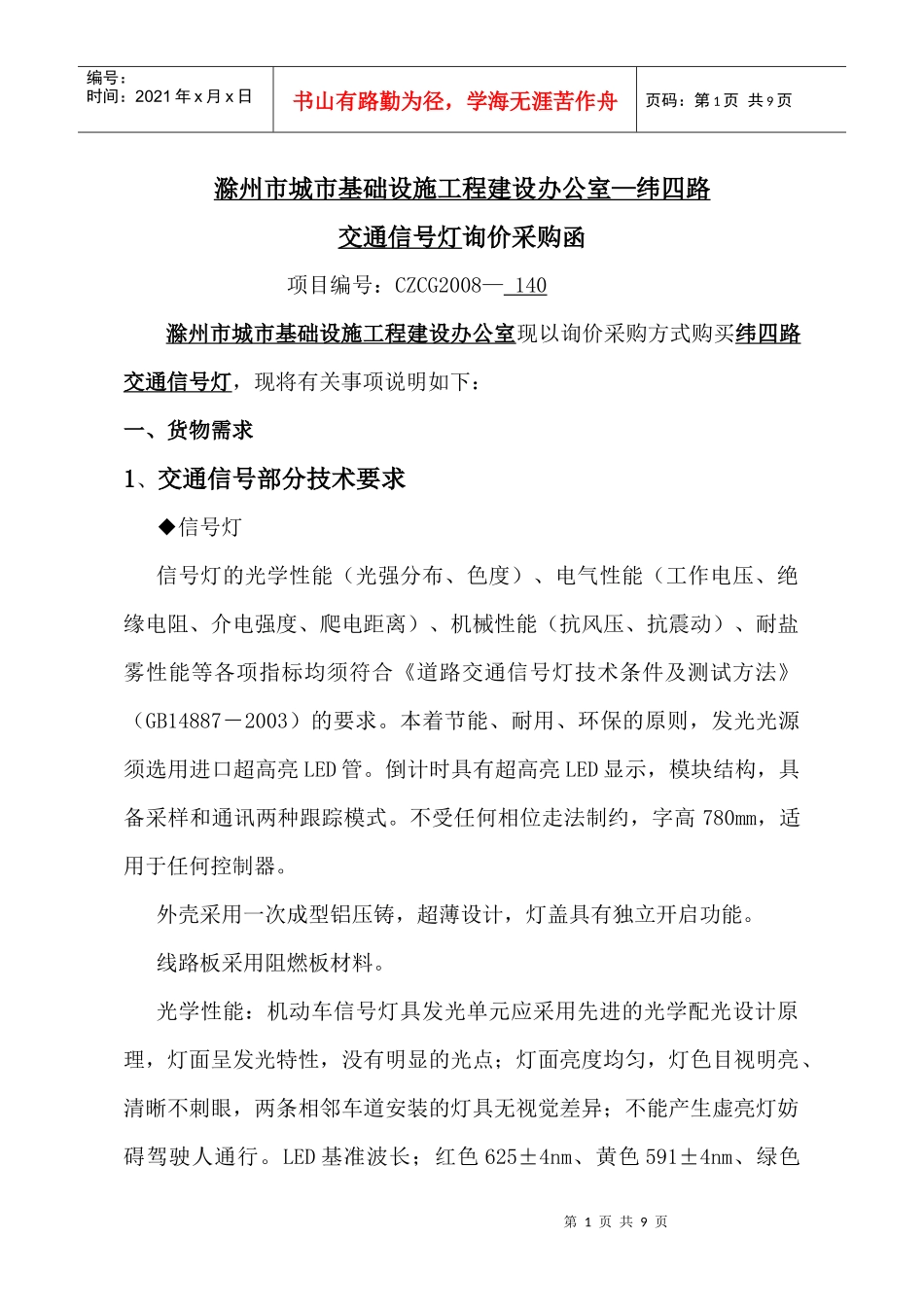

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页滁州市城市基础设施工程建设办公室—纬四路交通信号灯询价采购函项目编号：CZCG2008—140滁州市城市基础设施工程建设办公室现以询价采购方式购买纬四路交通信号灯，现将有关事项说明如下：一、货物需求1、交通信号部分技术要求◆信号灯信号灯的光学性能（光强分布、色度）、电气性能（工作电压、绝缘电阻、介电强度、爬电距离）、机械性能（抗风压、抗震动）、耐盐雾性能等各项指标均须符合《道路交通信号灯技术条件及测试方法》（GB14887－2003）的要求。本着节能、耐用、环保的原则，发光光源须选用进口超高亮LED管。倒计时具有超高亮LED显示，模块结构，具备采样和通讯两种跟踪模式。不受任何相位走法制约，字高780mm，适用于任何控制器。外壳采用一次成型铝压铸，超薄设计，灯盖具有独立开启功能。线路板采用阻燃板材料。光学性能：机动车信号灯具发光单元应采用先进的光学配光设计原理，灯面呈发光特性，没有明显的光点；灯面亮度均匀，灯色目视明亮、清晰不刺眼，两条相邻车道安装的灯具无视觉差异；不能产生虚亮灯妨碍驾驶人通行。LED基准波长；红色625±4nm、黄色591±4nm、绿色第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页505±2nm或515±2nm；视角>30°；可视距离>500米。绝缘性能；符合国家标准。控制性能：每个交通信号灯须与我市交通信号灯及信号机相匹配。为配合信号灯安装，提供信号灯安装的一切配件、支架等设备。注意：供应商报价函须附有信号灯的检测报告（在有效期内），否则作为废标处理。◆信号灯杆锥形钢管采用双面焊接，焊缝平整、光滑、细密，无裂纹、咬边、夹渣、气孔等缺陷，无横向焊缝。灯杆要求可抗12级以下（含12级）台风，各电缆出口要光滑，灯杆顶端包封以防水气进入，臂厚不小于设计要求。十米长灯杆立柱壁厚≧8mm，底口直径≧320mm，上口≧250mm，悬臂杆壁厚≧6mm，底口≧240mm，端口≧150mm；八米长灯杆立柱壁厚≧8mm，底口直径≧300mm，上口≧250mm，悬臂杆壁厚≧5mm，底口≧250mm，端口≧150mm；单叉杆灯杆立柱壁厚≧5mm，直径≧160mm，横杆壁厚≧4mm，直径≧80mm。灯杆材质选用优质低硅碳钢，材质性能符合国家标准，内外表面热浸镀锌防腐处理，表面喷塑，上白下警用蓝。灯杆底部的电器门不影响灯杆的结构强度，且方便电器安装，并须具有良好的防水性能和互换性能。杆件基础及施工所需材料均由中标单位负责制作并施工安装，形状尺寸根据具体杆件分别设计。十米长悬臂基础要求第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页1600mm×1600mm×2000mm，八米长悬臂基础要求1600mm×1600mm×1800mm，单叉杆基础要求1200mm×1200mm×1600mm，混凝土要求C25以上。◆信号机交通信号机的设计制造和验收均须符合公安部《道路交通信号控制机》（GA47－2002）。所有选用交通信号控制技术性能、电气安全指标均须符合《道路交通信号控制机》公共安全行业标准的要求，同时须符合下列技术要求：1倒计时通讯输出方式。2全中文菜单显示操作。3具备两相位、多相位设置，提供平时、周六和假日三种预设时段，具有多时段（≧10）多方案（≧10）控制方式，具有黄闪、夜间关机、手动工作方式功能。4工作环境：适应温度－20℃～60℃，电源AC180-AC240V，具有掉电时自动保护程序和数据功能，不影响交通参数和时钟的准确性。5配备内部防雷系统，如因雷击造成信号机损坏列入保修范围，信号机质保至少一年。6注意：供应商报价函需附有信号机的检测报告（有效期内），否则作为废标。2、工程要求第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页（1）管线采用pvc管，内径为50㎜以上。信号灯电缆线RVV(4×1.5),电源电缆线RVV(2×10),通讯电缆线RVVP(2×1.5),倒计时电缆线RVV（3×1.5），《道路交通信号灯》标准中关于内部接线的规定，发光单元火线绝缘层颜色应与其连接的发光单元的光色相对应，零线颜色为黑色。（2）基础大小与接地要求须符合G...
