机电工程培训资料VIP免费

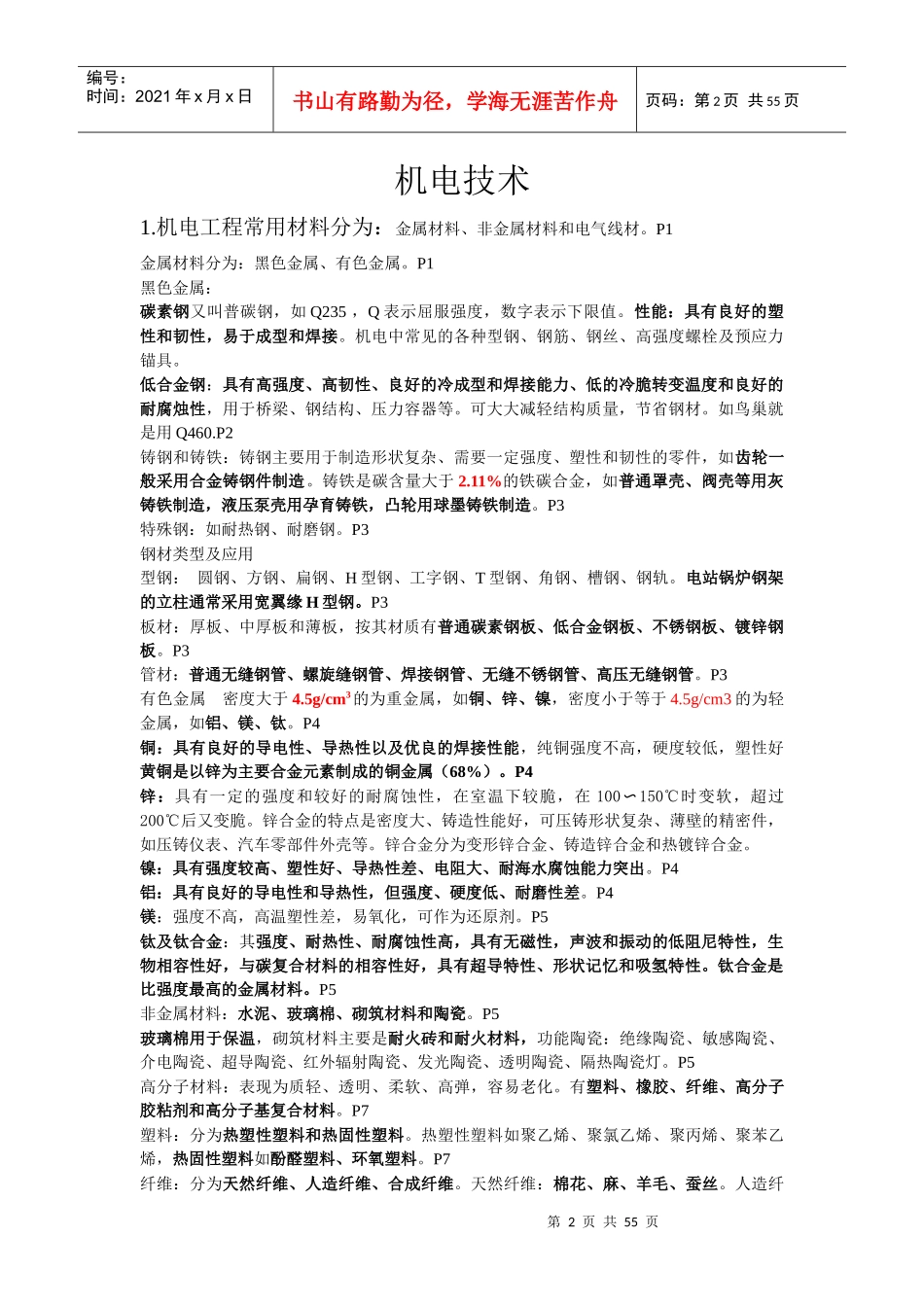

1一级机电复习资料所有者：于师傅时间：2017.1.1第2页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共55页机电技术1.机电工程常用材料分为：金属材料、非金属材料和电气线材。P1金属材料分为：黑色金属、有色金属。P1黑色金属：碳素钢又叫普碳钢，如Q235，Q表示屈服强度，数字表示下限值。性能：具有良好的塑性和韧性，易于成型和焊接。机电中常见的各种型钢、钢筋、钢丝、高强度螺栓及预应力锚具。低合金钢：具有高强度、高韧性、良好的冷成型和焊接能力、低的冷脆转变温度和良好的耐腐烛性，用于桥梁、钢结构、压力容器等。可大大减轻结构质量，节省钢材。如鸟巢就是用Q460.P2铸钢和铸铁：铸钢主要用于制造形状复杂、需要一定强度、塑性和韧性的零件，如齿轮一般采用合金铸钢件制造。铸铁是碳含量大于2.11%的铁碳合金，如普通罩壳、阀壳等用灰铸铁制造，液压泵壳用孕育铸铁，凸轮用球墨铸铁制造。P3特殊钢：如耐热钢、耐磨钢。P3钢材类型及应用型钢：圆钢、方钢、扁钢、H型钢、工字钢、T型钢、角钢、槽钢、钢轨。电站锅炉钢架的立柱通常采用宽翼缘H型钢。P3板材：厚板、中厚板和薄板，按其材质有普通碳素钢板、低合金钢板、不锈钢板、镀锌钢板。P3管材：普通无缝钢管、螺旋缝钢管、焊接钢管、无缝不锈钢管、高压无缝钢管。P3有色金属密度大于4.5g/cm3的为重金属，如铜、锌、镍，密度小于等于4.5g/cm3的为轻金属，如铝、镁、钛。P4铜：具有良好的导电性、导热性以及优良的焊接性能，纯铜强度不高，硬度较低，塑性好黄铜是以锌为主要合金元素制成的铜金属（68%）。P4锌：具有一定的强度和较好的耐腐蚀性，在室温下较脆，在100〜150℃时变软，超过200℃后又变脆。锌合金的特点是密度大、铸造性能好，可压铸形状复杂、薄壁的精密件，如压铸仪表、汽车零部件外壳等。锌合金分为变形锌合金、铸造锌合金和热镀锌合金。镍：具有强度较高、塑性好、导热性差、电阻大、耐海水腐蚀能力突出。P4铝：具有良好的导电性和导热性，但强度、硬度低、耐磨性差。P4镁：强度不高，高温塑性差，易氧化，可作为还原剂。P5钛及钛合金：其强度、耐热性、耐腐蚀性高，具有无磁性，声波和振动的低阻尼特性，生物相容性好，与碳复合材料的相容性好，具有超导特性、形状记忆和吸氢特性。钛合金是比强度最高的金属材料。P5非金属材料：水泥、玻璃棉、砌筑材料和陶瓷。P5玻璃棉用于保温，砌筑材料主要是耐火砖和耐火材料，功能陶瓷：绝缘陶瓷、敏感陶瓷、介电陶瓷、超导陶瓷、红外辐射陶瓷、发光陶瓷、透明陶瓷、隔热陶瓷灯。P5高分子材料：表现为质轻、透明、柔软、高弹，容易老化。有塑料、橡胶、纤维、高分子胶粘剂和高分子基复合材料。P7塑料：分为热塑性塑料和热固性塑料。热塑性塑料如聚乙烯、聚氯乙烯、聚丙烯、聚苯乙烯，热固性塑料如酚醛塑料、环氧塑料。P7纤维：分为天然纤维、人造纤维、合成纤维。天然纤维：棉花、麻、羊毛、蚕丝。人造纤第3页共55页第2页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共55页维利用自然中的木料、芦苇、棉绒等原料。合成纤维是利用石油、煤炭、天然气等原料。涂料：保护被涂覆物体免受各种作用而发生表面的破坏，具有装饰效果，并能防火、防静电、防辐射。P8非金属材料风管应用：酚醛复合风管适用于低、中压空调系统及潮湿环境。玻璃纤维复合风管适用于中压以下的空调系统。聚氨酯复合风管适用于低中高压洁净空调系统及潮湿环境，但对酸碱性环境和防排烟系统不适用。硬聚氯乙烯风管适用于洁净室含酸碱的排风系统。P9电气材料L铝R软V聚氯乙烯X橡胶P9BLXBLV铝芯电线通常用于架空线路尤其是长途输电线路。P9BXBV铜芯电线适用于450/750V及以下的动力装置的固定敷设。P9RXRV铜芯软线适用需要柔性连接的可动部位。如电焊机至焊钳的连接多采用RV铜芯软线，因为电焊位置不固定，多移动。P9RVV铜芯塑料绝缘塑料护套多股软线。P9VVYJV型：不能受机械外力作用，不能承受大的拉力，适用于室内、隧道内的桥梁及管道内敷设。P10VV22YJV22型：内钢带铠装电力电缆，能承受一定的机械外力作用，但不能承受大的拉力，适用于直...
