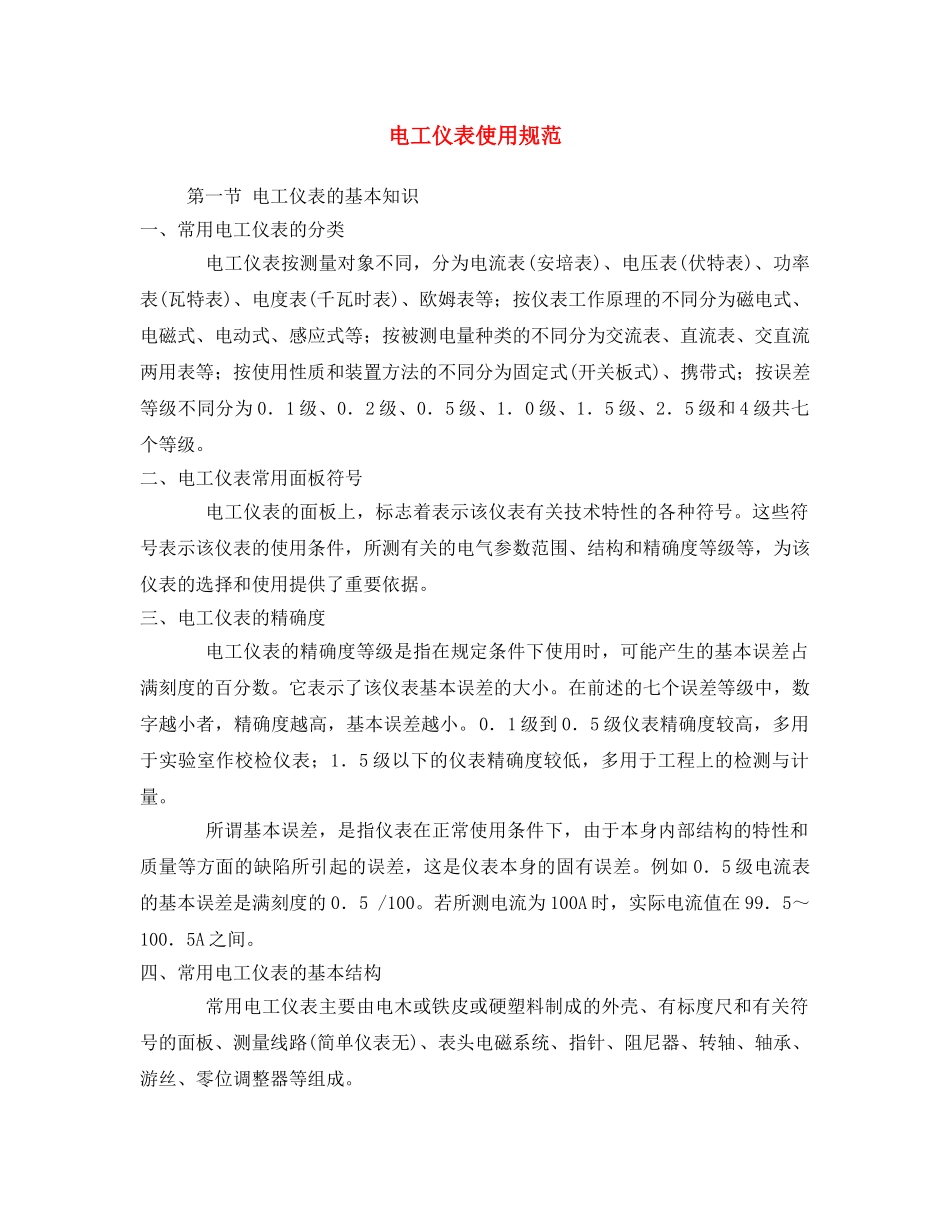

《安全操作规程》之电工仪表使用规范 _第1页
1/5

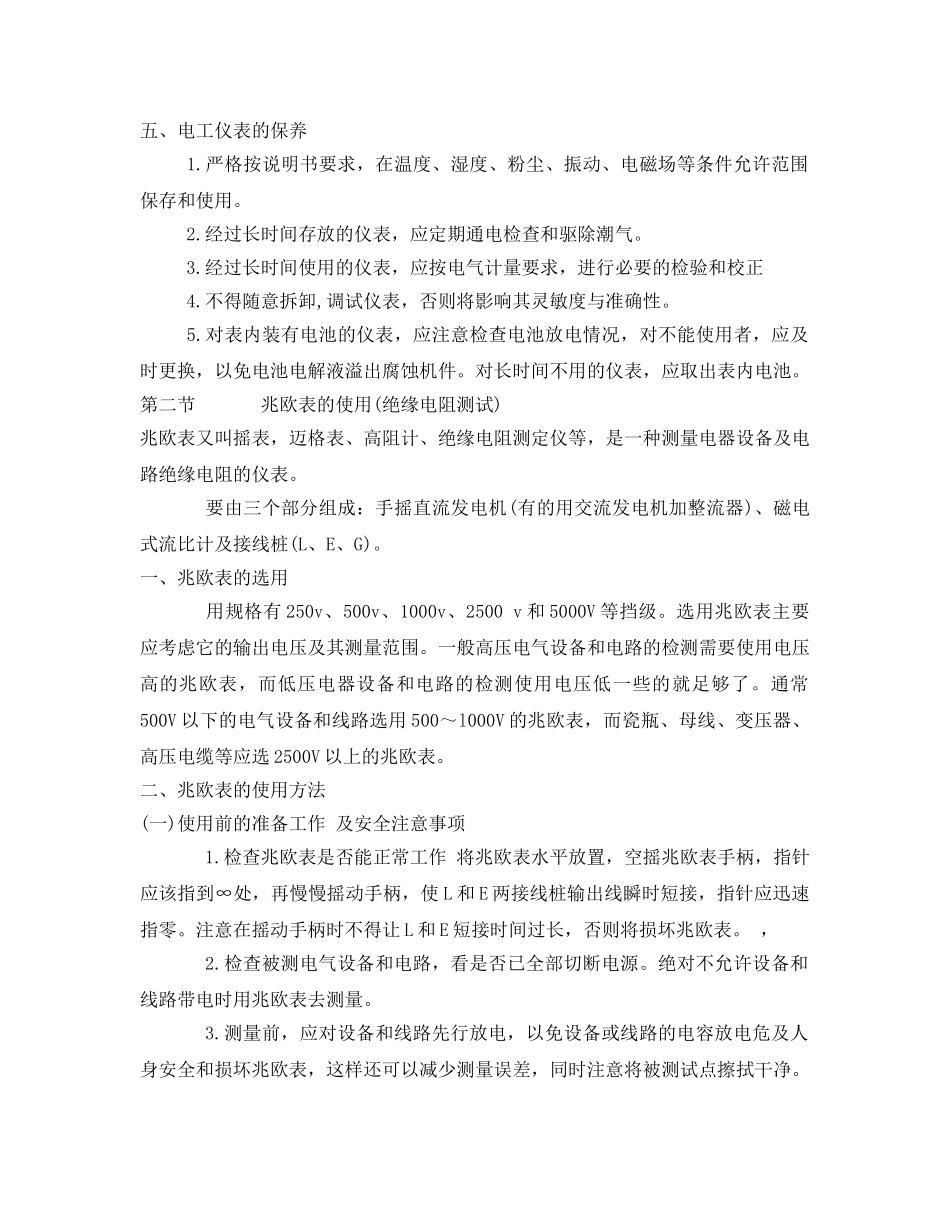

《安全操作规程》之电工仪表使用规范 _第2页
2/5

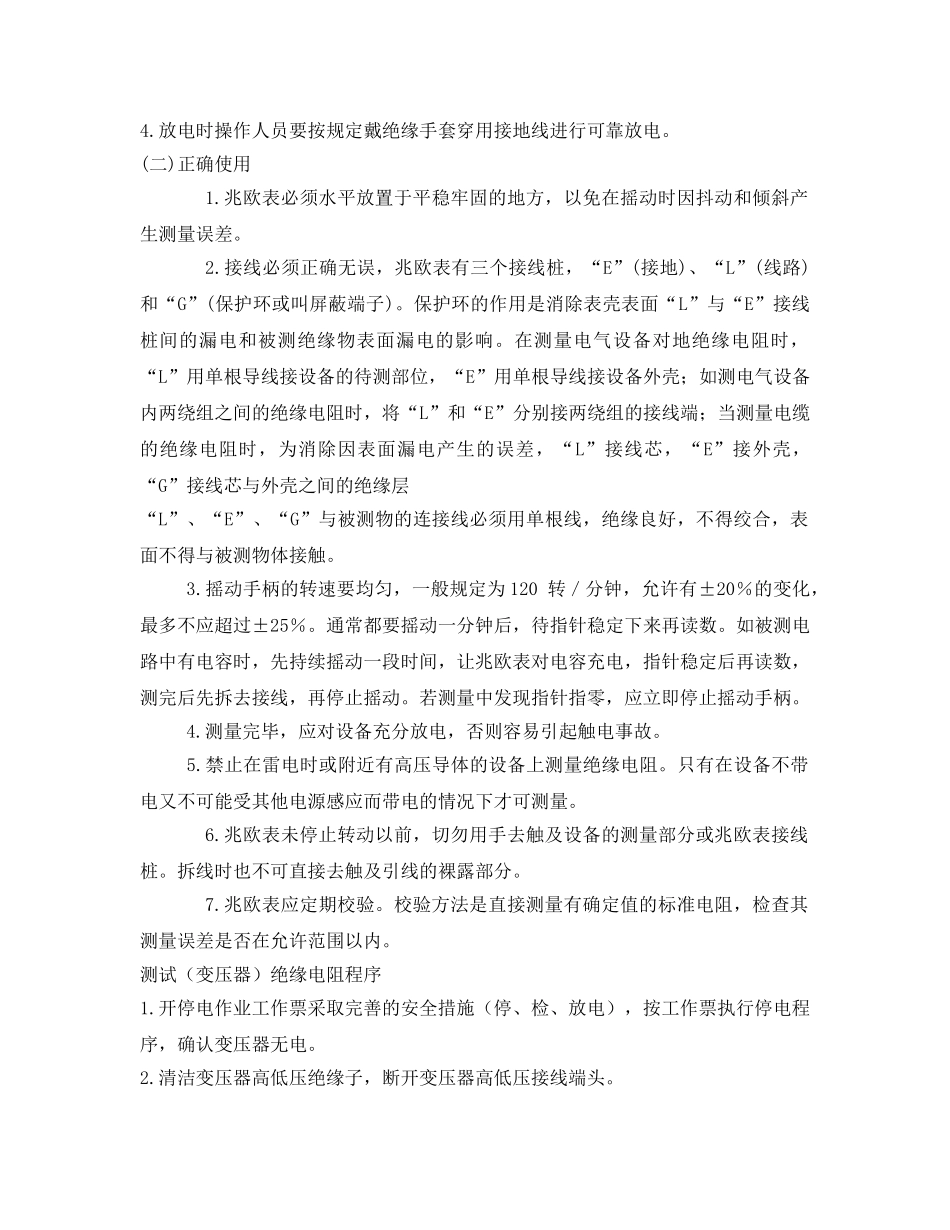

《安全操作规程》之电工仪表使用规范 _第3页
3/5
电工仪表使用规范第一节电工仪表的基本知识一、常用电工仪表的分类电工仪表按测量对象不同,分为电流表(安培表)、电压表(伏特表)、功率表(瓦特表)、电度表(千瓦时表)、欧姆表等;按仪表工作原理的不同分为磁电式、电磁式、电动式、感应式等;按被测电量种类的不同分为交流表、直流表、交直流两用表等;按使用性质和装置方法的不同分为固定式(开关板式)、携带式;按误差等级不同分为0.1级、0.2级、0.5级、1.0级、1.5级、2.5级和4级共七个等级。二、电工仪表常用面板符号电工仪表的面板上,标志着表示该仪表有关技术特性的各种符号。这些符号表示该仪表的使用条件,所测有关的电气参数范围、结构和精确度等级等,为该仪表的选择和使用提供了重要依据。三、电工仪表的精确度电工仪表的精确度等级是指在规定条件下使用时,可能产生的基本误差占满刻度的百分数。它表示了该仪表基本误差的大小。在前述的七个误差等级中,数字越小者,精确度越高,基本误差越小。0.1级到0.5级仪表精确度较高,多用于实验室作校检仪表;1.5级以下的仪表精确度较低,多用于工程上的检测与计量。所谓基本误差,是指仪表在正常使用条件下,由于本身内部结构的特性和质量等方面的缺陷所引起的误差,这是仪表本身的固有误差。例如0.5级电流表的基本误差是满刻度的0.5/100。若所测电流为100A时,实际电流值在99.5~100.5A之间。四、常用电工仪表的基本结构常用电工仪表主要由电木或铁皮或硬塑料制成的外壳、有标度尺和有关符号的面板、测量线路(简单仪表无)、表头电磁系统、指针、阻尼器、转轴、轴承、游丝、零位调整器等组成。五、电工仪表的保养1.严格按说明书要求,在温度、湿度、粉尘、振动、电磁场等条件允许范围保存和使用。2.经过长时间存放的仪表,应定期通电检查和驱除潮气。3.经过长时间使用的仪表,应按电气计量要求,进行必要的检验和校正4.不得随意拆卸,调试仪表,否则将影响其灵敏度与准确性。5.对表内装有电池的仪表,应注意检查电池放电情况,对不能使用者,应及时更换,以免电池电解液溢出腐蚀机件。对长时间不用的仪表,应取出表内电池。第二节兆欧表的使用(绝缘电阻测试)兆欧表又叫摇表,迈格表、高阻计、绝缘电阻测定仪等,是一种测量电器设备及电路绝缘电阻的仪表。要由三个部分组成:手摇直流发电机(有的用交流发电机加整流器)、磁电式流比计及接线桩(L、E、G)。一、兆欧表的选用用规格有250v、500v、1000v、2500v和5000V等挡级。选用兆欧表主要应考虑它的输出电压及其测量范围。一般高压电气设备和电路的检测需要使用电压高的兆欧表,而低压电器设备和电路的检测使用电压低一些的就足够了。通常500V以下的电气设备和线路选用500~l000V的兆欧表,而瓷瓶、母线、变压器、高压电缆等应选2500V以上的兆欧表。二、兆欧表的使用方法(一)使用前的准备工作及安全注意事项1.检查兆欧表是否能正常工作将兆欧表水平放置,空摇兆欧表手柄,指针应该指到∞处,再慢慢摇动手柄,使L和E两接线桩输出线瞬时短接,指针应迅速指零。注意在摇动手柄时不得让L和E短接时间过长,否则将损坏兆欧表。,2.检查被测电气设备和电路,看是否已全部切断电源。绝对不允许设备和线路带电时用兆欧表去测量。3.测量前,应对设备和线路先行放电,以免设备或线路的电容放电危及人身安全和损坏兆欧表,这样还可以减少测量误差,同时注意将被测试点擦拭干净。4.放电时操作人员要按规定戴绝缘手套穿用接地线进行可靠放电。(二)正确使用1.兆欧表必须水平放置于平稳牢固的地方,以免在摇动时因抖动和倾斜产生测量误差。2.接线必须正确无误,兆欧表有三个接线桩,“E”(接地)、“L”(线路)和“G”(保护环或叫屏蔽端子)。保护环的作用是消除表壳表面“L”与“E”接线桩间的漏电和被测绝缘物表面漏电的影响。在测量电气设备对地绝缘电阻时,“L”用单根导线接设备的待测部位,“E”用单根导线接设备外壳;如测电气设备内两绕组之间的绝缘电阻时,将“L”和“E”分别接两绕组的接线端;当测量电缆的绝缘电阻时,为消除因表面漏电产生的误差,“L”接线芯,“E”接外壳,“G”接线芯与外壳之间的绝缘层“L”、“E”、“G...
