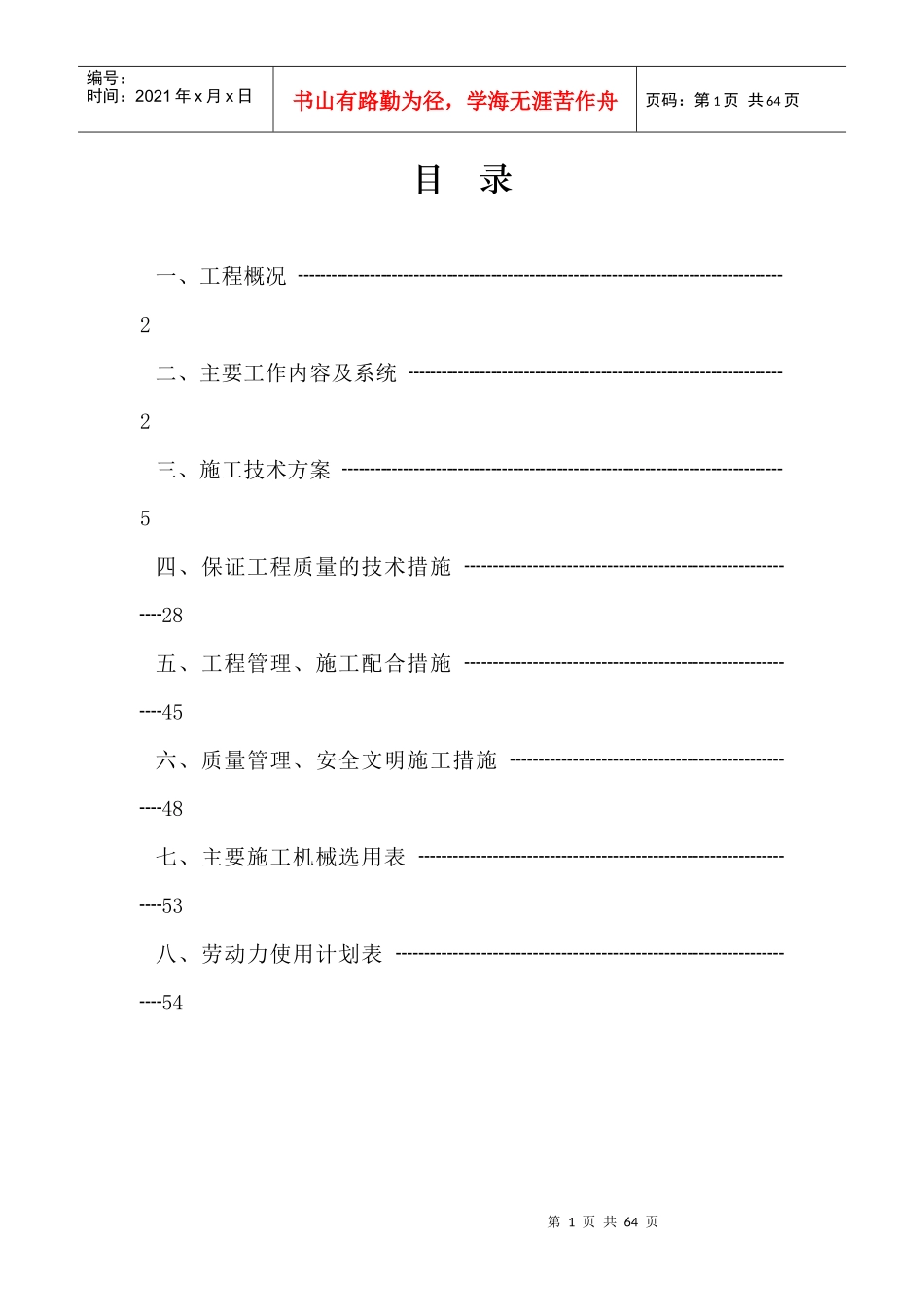

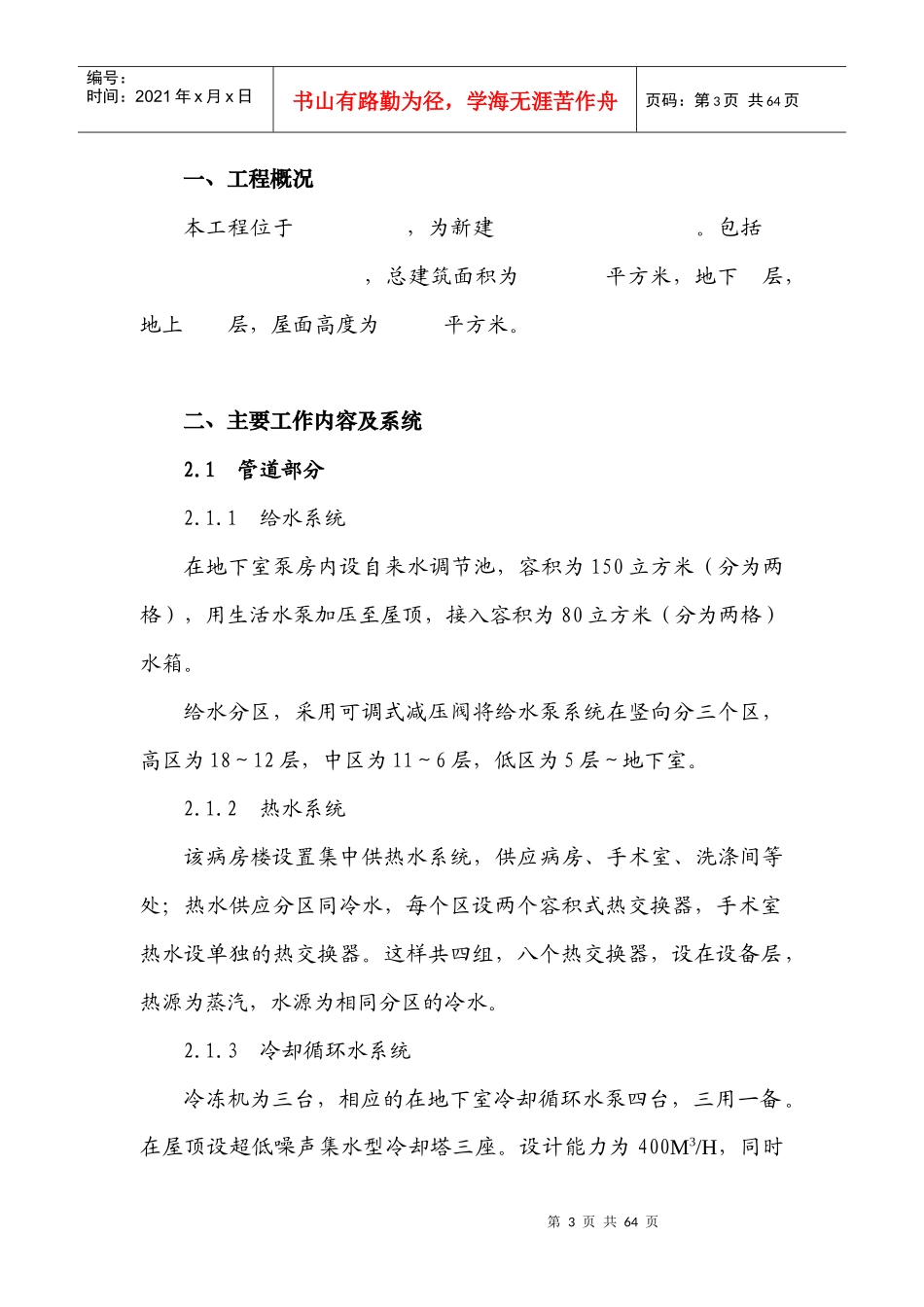

第1页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共64页目录一、工程概况┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈2二、主要工作内容及系统┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈2三、施工技术方案┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈5四、保证工程质量的技术措施┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈28五、工程管理、施工配合措施┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈45六、质量管理、安全文明施工措施┈┈┈┈┈┈┈┈┈┈┈┈┈48七、主要施工机械选用表┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈53八、劳动力使用计划表┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈54第2页共64页第1页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共64页江苏省建设集团公司（沪）二OO七年十一月九日第3页共64页第2页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共64页一、工程概况本工程位于长海医院内，为新建胸心疾病诊治中心楼。包括胸心疾病病房和康宾病房，总建筑面积为27608.7平方米，地下一层，地上十八层，屋面高度为70.85平方米。设普通床位461张，ICU床位31张，康宾床位119张。二、主要工作内容及系统2.1管道部分2.1.1给水系统在地下室泵房内设自来水调节池，容积为150立方米（分为两格），用生活水泵加压至屋顶，接入容积为80立方米（分为两格）水箱。给水分区，采用可调式减压阀将给水泵系统在竖向分三个区，高区为18～12层，中区为11～6层，低区为5层～地下室。2.1.2热水系统该病房楼设置集中供热水系统，供应病房、手术室、洗涤间等处；热水供应分区同冷水，每个区设两个容积式热交换器，手术室热水设单独的热交换器。这样共四组，八个热交换器，设在设备层，热源为蒸汽，水源为相同分区的冷水。2.1.3冷却循环水系统冷冻机为三台，相应的在地下室冷却循环水泵四台，三用一备。在屋顶设超低噪声集水型冷却塔三座。设计能力为400M3/H，同时第4页共64页第3页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共64页在屋顶设冷却水补给水箱，其供水由地下室内的冷却水补给水箱加压泵供给，冷却循环水系统设旁流过滤系统用自动反冲过滤器过滤。2.1.4排水系统（a）、生活污水室内污、废水合流室外污水经汇集后排入医院内已有的污水处理设备进行处理。地下室厨房含油污水在排入室外管道之前须经隔油池处理。（b）、雨水部分雨水为单独系统，屋面雨水在顶层汇集入2～3根雨水立管后排出，该楼的室外雨水经汇集后排入医院内的已有的室外雨水窨井。2.1.5动力系统本工程中的氧气、真空吸引气、压缩空气主要供给各病房、看护病房、抢救室、手术室等之用。氮气、二氧化碳、笑气主要供给洁净手术之部用。蒸汽主要供应给空调供暖及加湿、消毒、开水炉和生活水加热之用。供暖及生活用换热器的凝结水经过冷装置后回收。煤气主要供应地下室厨房。2.2电气部分2.2.1配电系统（a）、两路高压电源各供一台主变。在两台主变的低压侧设联络开关。在两台主开关和联络开关之间设联锁，干式变压器柜配有第5页共64页第4页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共64页冷却风机。（b）、消防负荷、生活泵以及大部分照明、医疗器械等特别重要负荷均应由两路低压电源在末端配电箱自动切换供电。（c）、地下室通风，一般电梯等较重要负荷采用低压双回路供电。（d）、大楼内在电气管笼部位设配电小间。各层主要配电箱均安装在该配电小间内。2.2.2照明系统（a）、所有科室、办公室、会议室均以荧光照明为主，电梯厅、公共走道等采用高效节能筒灯。大楼主大厅应采用一架花式大吊灯。变电所、水泵防、消防控制中心，电话机房等处采用浮充电源的日光灯，各房间及走廊，过道安装紫外灯。（b）、大楼通道消防前室、楼梯及会议室等处装设带浮充电源的疏散指示灯和门口指示灯。（c）、大楼顶部设中光强自动换泡航空障碍灯，并预留大楼立面泛光照明电源。2.2.3弱电系统弱电专业设计包括：通信系统、电脑网络系统、综合布线系统、电缆电视系统、背景音乐兼紧急广播系统、安保系统、病...
