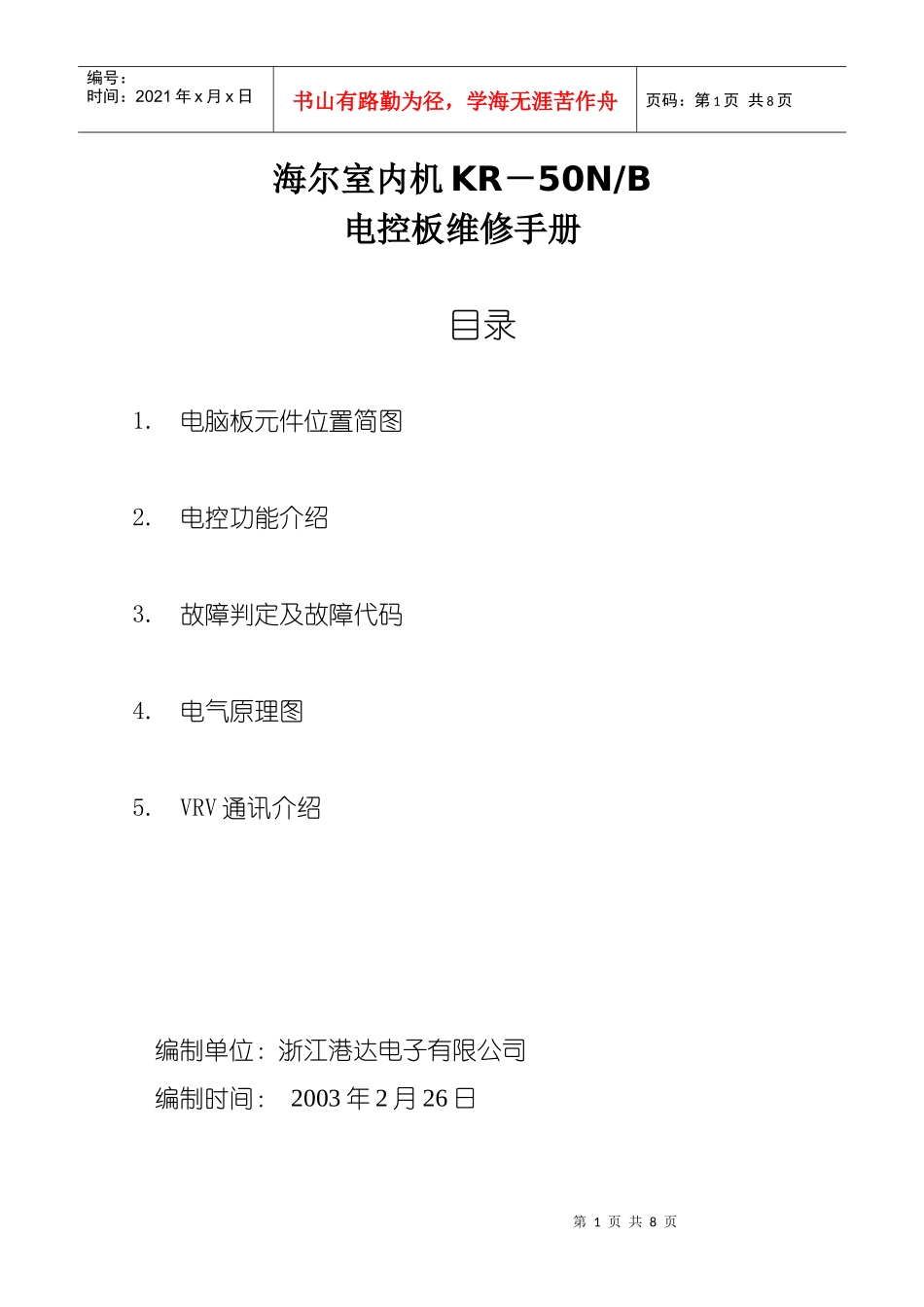

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页海尔室内机KR－50N/B电控板维修手册目录1.电脑板元件位置简图2.电控功能介绍3.故障判定及故障代码4.电气原理图5.VRV通讯介绍编制单位：浙江港达电子有限公司编制时间：2003年2月26日第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页一、电脑板元件位置简图1．室内机电控板元件位置：第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页KR－50N/B室内机电控板顶层丝印图上图为室内机电控板的顶层丝印图，根据室内弱电板的功能，大体可分为如下几个部分：（1）.单片机,该电控板包括两块高性能的单片机：IC5—东芝公司TMP87P808N八位芯片，实现与外机通讯。IC3—东芝公司TMP87PH46N八位芯片，实现室内主要控制功能。（2）.EEPROM存储器：IC4为可编程芯片，当中记录了室内机控制的主要参数。（3）.通迅电路：包括IC6的MM1007芯片即周围电路，实现高性能的无极性内外机通讯，相关功能在以下章节会详细介绍。（4）.线控器通讯电路：包括IC7的LM358芯片周围电路，实现主控板与线控器的弱电通讯。（5）.传感器接口电路：包括气管、液管传感器的相关电路。（6）.输出电路:包括电子膨胀阀CN6,风机CN10等驱动电路，相关芯片IC8,IC1均为ULN2003反相驱动器。（7）.电源部分:本电控板采用的是自激振荡式开关电源，包括开关变压器T1和功率管N1及相关外围电路。1号开关2号开关3号开关机号0NONON1号机OFFONON2号机ONOFFON3号机ONONOFF4号机OFFONOFF5号机ONOFFOFF6号机注：①一拖三可设定1——3号机②一拖六可设定1——6号机第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页二、电控功能介绍1.机号设定：采用控制板上的机号设定开关K2进行机号的设定。ONOFF1234注：①4号开关暂时无用②通过室内机的1、2、3的三个拨动开关进行机号的选择设定，如选择的机号与本系统的机号出现机号冲突的时候，室内电控板上的报警红灯LED2会按1HZ的闪烁频率进行闪动，表示重新设定机号。2.电子膨胀阀的开度控制：C-MRV内外机控制系统采用电子膨胀阀节流，在系统制热运行时，室内机膨胀阀固定开度（开机内机为330，关机内机为65），室外机膨胀阀根据过热度调整。在系统制冷运行时，室外机膨胀阀固定开度（350），室内机膨胀阀根据过热度调整。3.关机状态下的膨胀阀全开功能设定键：当内机处于关机的时候，按控制板的K1键，控制板上的LED2常亮，此时室内机的膨胀阀驱动输出全开脉冲。10分钟后或进入开机运行，膨胀阀的开度恢复到预定的开度。4.异运行控制：如发现异运行，室内机异运行LED2灯亮，室内机处于停状态如发现室内机自动判别的模式与整个系统的的运行模式非异运行，则可进入判定的模式进行运行。第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页5.掉电记忆功能：在睡眠键有效且无停电补偿设定的条件下，用按键或遥控器在5秒内连续操作睡眠键10次，蜂鸣器连响4声，设定停电补偿功能。设定停电补偿功能后，系统的运行模式设定风速、设定温度、睡眠状态、摆风状态、电热状态及健康状态在每次设定后3秒后进行记忆，掉电后再上电，系统按照掉电前所记忆的状态继续运行。时钟及定时状态不记忆。停电补偿功能设定后，线控器E2PROM损坏，线控器自动按无停电补偿功能运行。在睡眠键有效且停电补偿功能设定的条件下，用遥控器在5秒内连续操作睡眠键10次，蜂鸣器连响2声，取消停电补偿功能。系统所有运行状态不再记忆，掉电后再上电，线控器回到关机状态。三、故障判定和故障代码KR－50N/B故障判定和检修代码表附表1：线控器故障显示表（不显示室内机机阀驱动板故障）故障类别LCD显示故障备注水满故障显示E0可恢复（预留）室外机故障显示E1面板自动关机可恢复异运行故障显示E2面板自动关机可恢复细管温度传感器短路或开路显示E3面板自动关机可恢复粗管温度传感器短路或开路显示E4面板自动关机可恢复室内机主芯片与通信芯片通信故障显示E5面板自动关机...
