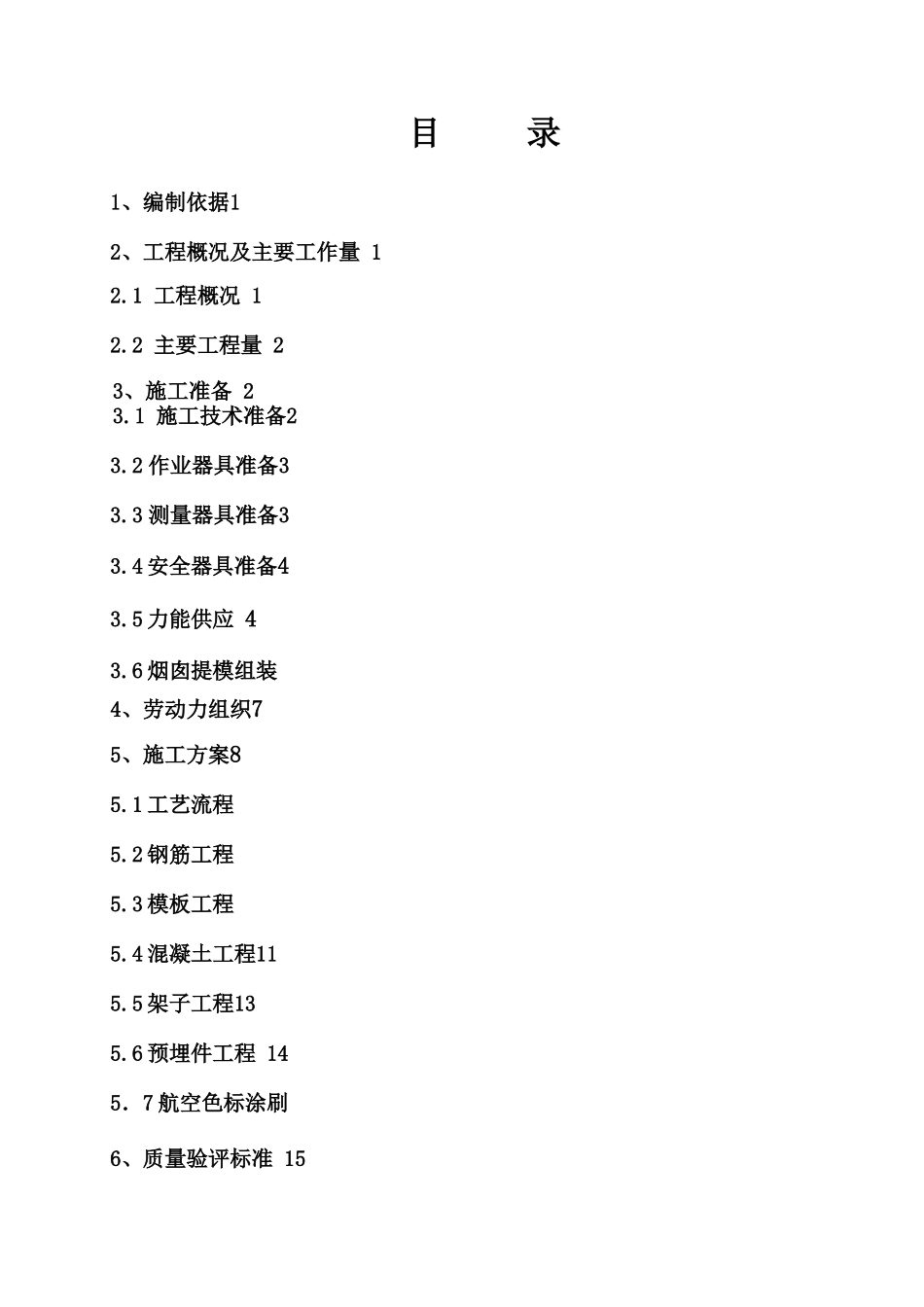

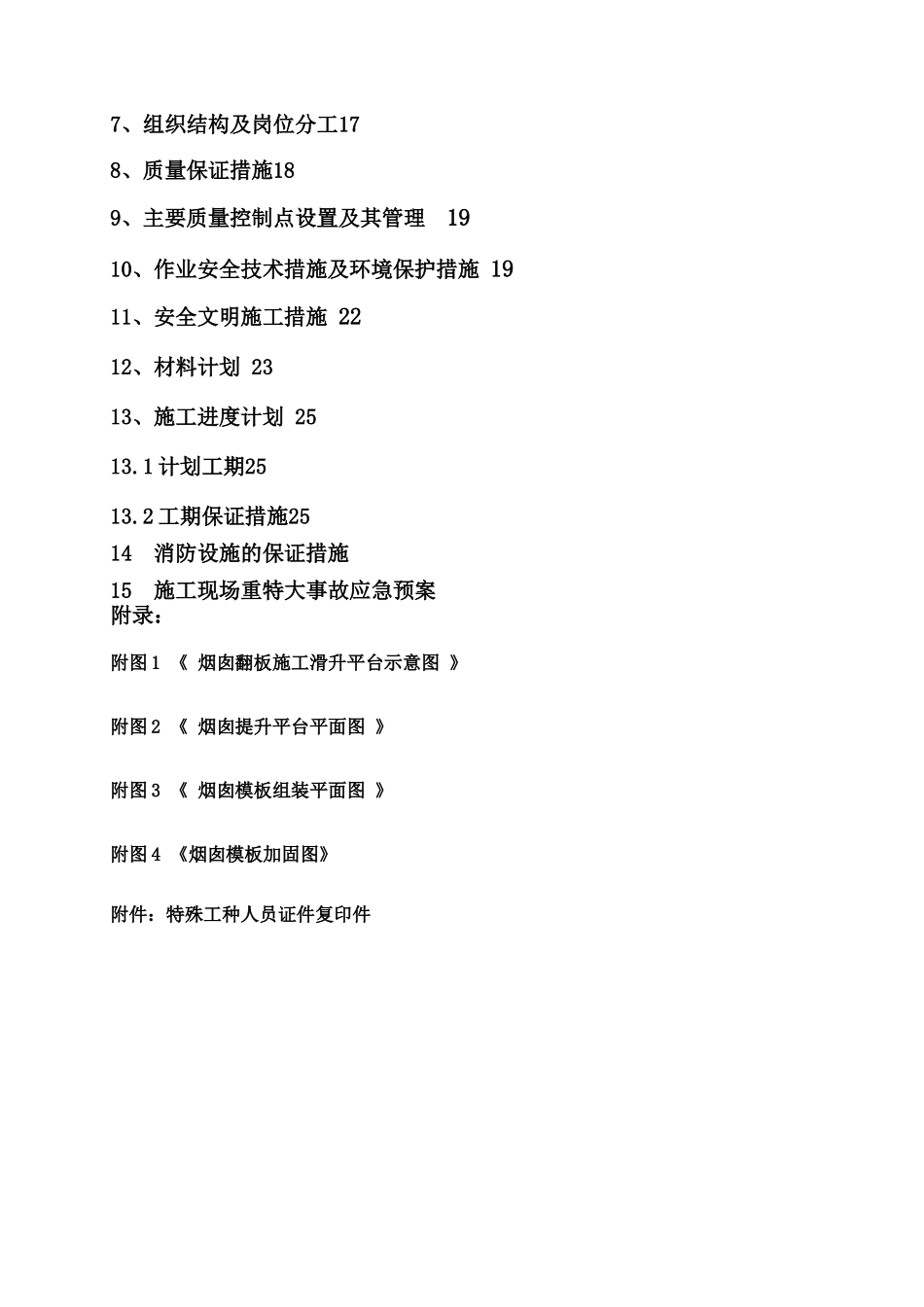

目录1、编制依据12、工程概况及主要工作量12.1工程概况12.2主要工程量23、施工准备23.1施工技术准备23.2作业器具准备33.3测量器具准备33.4安全器具准备43.5力能供应43.6烟囱提模组装4、劳动力组织75、施工方案85.1工艺流程5.2钢筋工程5.3模板工程5.4混凝土工程115.5架子工程135.6预埋件工程145．7航空色标涂刷6、质量验评标准157、组织结构及岗位分工178、质量保证措施189、主要质量控制点设置及其管理1910、作业安全技术措施及环境保护措施1911、安全文明施工措施2212、材料计划2313、施工进度计划2513.1计划工期2513.2工期保证措施2514消防设施的保证措施15施工现场重特大事故应急预案附录：附图1《烟囱翻板施工滑升平台示意图》附图2《烟囱提升平台平面图》附图3《烟囱模板组装平面图》附图4《烟囱模板加固图》附件：特殊工种人员证件复印件1、编制依据1、烟囱施工图及图纸会审纪要。2、《电力建设施工质量验收及评定规程》（第一部分：土建工程）（DL/5210-2005）。3、《砼结构工程施工质量验收规范》（GB50240-20022011版）。4、《钢筋焊接及验收规程》（JGJ18-2003）。5、《钢筋机械连接通用技术规程》（JGJ107-2010）6、《建筑施工手册》7、《烟囱工程施工及验收》（GB50078）８、《建筑变形测量规范》（JGJ8-200７）9、烟囱液压提模设备使用说明10、垂直升降防坠式吊笼使用说明2、工程概况及主要工作量2.1工程概况2.1.1新疆金晖兆丰自备电站一期工程180m烟囱，为钢套筒式钢筋混凝土烟囱。烟囱中心坐标；A=283.50,B=305.51.±0.00m标高相当于绝对标高1306.30m。烟囱设计使用年限50年，抗震设防强度7度。根部施工孔砖砌体为非承重的填充墙，质量等级为Ｂ级，采用MU10砖和M7.5砂浆砌筑，内外各粉水泥砂浆20厚。门窗的抗风性能为4级。2.1.2外筒高为175m，出口直径11.50m，外筒±0.00m处筒壁外半径10.30m，内半径为9.750m；45m处外半径8.05m，内半径7.55m，45m以下壁厚为550mm。75m处外半径6.95m，内半径6.55m，45～75m壁厚为500mm。105m处外半径为6.05m，内半径5.95m，75～105m壁厚为400mm。135m处外半径为6.05m，内半径5.75m，105～135m壁厚为350mm。135m以上外半径均为6.05m，内半径均为5.75m，壁厚均为300mm。烟囱环向钢筋保护层厚度均为30mm，45m以下混凝土强度为C40，45m以上为C30。2.1.3筒身标高100m至175m涂刷红白相间的航空标志漆5节，每节15m高，3节红色，2节白色。筒身内侧设置旋转钢梯、扶梯平台及7层钢平台。2.1.4筒壁施工采用YHJ-36液压机及GYD-60型滚珠式千斤顶提模设备。液压提模组装层高度设在1.5m。此系统由神力机械自行研制并应用于多个烟囱施工的成熟设备。第2页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页它由平台结构系统、提升系统、模板系统、垂直运输系统、电气控制系统五部分组成。现分别叙述如下：2.1.4.1平台结构系统：平台结构系统由鼓圈、辐射梁、斜拉杆、钢圈、平台铺板、内外吊架组成。运行及人员操作行走的大型平台，结构复杂，荷载超大。2.1.4.2提升系统：由提升架、提升平台、安全网、栏杆等几部分构成。它使平台系统随烟囱的升高而升高。2.1.4.3模板系统：由三层定型钢模板、围懔、背杠、拉杆等组成。它的作用是施工烟囱混凝土并成为平台系统的受力基点。2.1.4.4垂直运输系统：采用成型的垂直防坠式吊笼。2.1.4.5电气控制系统：包括提升用电部分，照明用电部分及其它用电部分。2.2主要工程量（本次主要是组装层和筒身施工方案）钢筋:365t砼：45m以下为C402100m³45m以上为C301500m³钢构件：旋转爬梯、扶梯平台、钢平台60t液压提模组装工程量序号名程单位数量单重（t）总重（t）1辐射梁（主梁）根320.5162辐射梁（副梁）根320.5163鼓圈套13.53.54斜拉杆道1285环形吊架套19226钢圈道54.87脚手板m3503、施工准备3.1施工技术准备第3页共29页第2页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共29页序号准备内容备注1施工方案编制完经审批合格2图纸会审及设计交底完成完成3安全技术交底及签字进行完成施工前完成4材料计划提出、到货并经检验合格5施工用计量器具经检验合格完...
