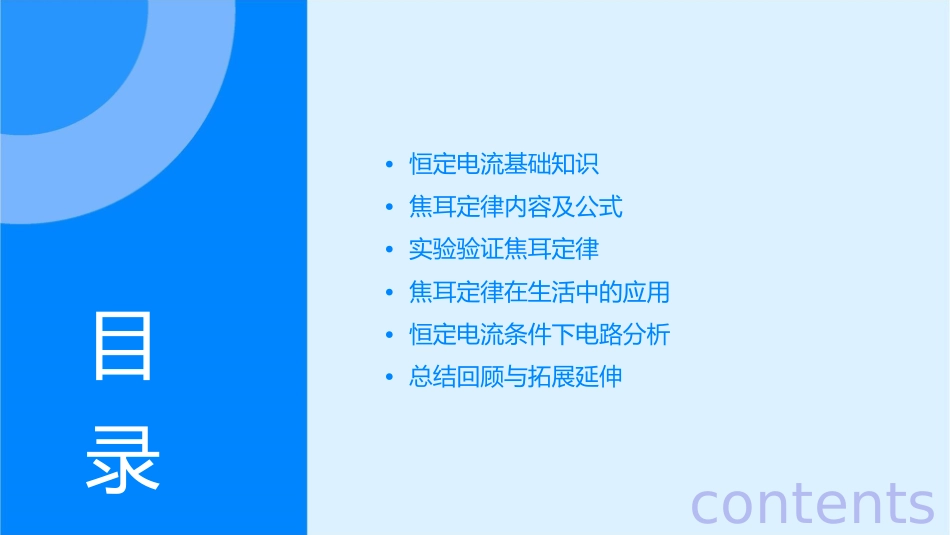

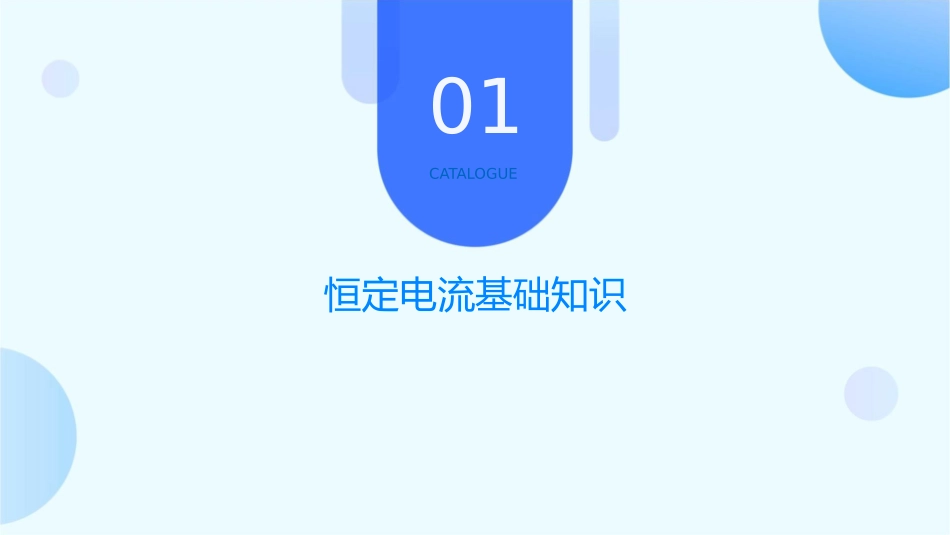

恒定电流焦耳定律课件•恒定电流基础知识•焦耳定律内容及公式•实验验证焦耳定律•焦耳定律在生活中的应用•恒定电流条件下电路分析•总结回顾与拓展延伸目录contents01CATALOGUE恒定电流基础知识电流定义及单位电流定义电荷在导体中的定向移动形成电流，通常用字母I表示。电流单位国际单位制中，电流的单位是安培（A），其他常用单位有毫安（mA）、微安（μA）等。电流方向与正负极电流方向在电路中，人为规定正电荷定向移动的方向为电流的方向。实际上，在金属导体中，自由电子带负电，它们的定向移动方向与电流方向相反。正负极在电源外部，电流从正极流出，经过用电器流回负极。在电源内部，通过非静电力做功，将其他形式的能转化为电能，使正电荷从负极流向正极，形成闭合回路。欧姆定律及应用欧姆定律在同一电路中，导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。公式表示为I=U/R，其中I为电流，U为电压，R为电阻。欧姆定律应用欧姆定律是电路分析的基础，可以用于计算电路中的电流、电压和电阻等物理量。在实际应用中，欧姆定律还可以用于检测电路故障、设计电路等方面。02CATALOGUE焦耳定律内容及公式焦耳定律定义及公式定义电流通过导体产生的热量跟电流的二次方、电阻和通电时间成正比。公式Q=I²Rt，其中Q为热量，I为电流，R为电阻，t为时间。焦耳定律适用范围纯电阻电路在纯电阻电路中，电流通过电阻时，电能全部转化为内能，适用于焦耳定律计算热量。非纯电阻电路在非纯电阻电路中，电流通过电阻时，电能只有一部分转化为内能，其余部分转化为其他形式的能，不能直接使用焦耳定律计算热量。焦耳热计算方法直接计算法根据焦耳定律公式Q=I²Rt直接计算电流通过导体产生的热量。间接计算法在非纯电阻电路中，可以先求出电流做的功W，再根据能量守恒定律求出导体产生的热量Q=W-E其他，其中E其他为电流转化为其他形式的能量。03CATALOGUE实验验证焦耳定律实验目的和原理实验目的通过实验验证焦耳定律，探究电流通过导体产生的热量与电流、电阻和时间的关系。实验原理焦耳定律指出，电流通过导体产生的热量与电流的平方、电阻和通电时间成正比。即Q=I²Rt，其中Q为热量，I为电流，R为电阻，t为时间。实验器材与步骤实验器材：电源、导线、开关、电流表、电压表、滑动变阻器、电阻丝、温度计、计时器等。2.闭合开关，调节滑动变阻器使电流表和电压表示数稳定，记录电流、电压和初始温度值，同时开始计时。实验步骤3.观察温度计示数变化，每隔一定时间记录一次温度值，并计算电阻丝产生的热量。1.按电路图连接电路，将电阻丝浸入水中，并将温度计插入水中测量初始温度。4.改变电流或电阻值，重复上述实验步骤进行多次测量。实验数据分析与结论数据分析结论根据实验数据绘制表格或图像，分析电流、电阻和时间对电阻丝产生热量的影响。通过对比不同条件下的实验数据，可以验证焦耳定律的正确性。通过实验验证，焦耳定律成立。电流通过导体产生的热量与电流的平方、电阻和通电时间成正比。这一结论对于理解和应用电热学知识具有重要意义。VS04CATALOGUE焦耳定律在生活中的应用电热器工作原理010203焦耳定律与电热器电阻加热原理温度控制电热器利用电流通过电阻产生热量，基于焦耳定律工作。电流通过电热器电阻时，电能转化为热能，使电热器发热。通过调节电流或电压，控制电热器的温度，实现恒温或调温功能。电功率与能量转换关系电功率定义焦耳定律与电功率能量转换效率单位时间内电流所做的功，表示电能转化为其他形式能量的速率。焦耳定律描述了电流通过电阻时的发热功率，即电功率与电阻、电流的关系。电热器将电能转化为热能的效率受电阻、电流以及散热条件等因素影响。安全用电常识教育防止过载根据电热器功率选择合适的电源插座和导线，避免过载引发火灾。防止触电使用电热器时，确保设备接地良好，不接触带电部分，避免触电事故。节能环保合理使用电热器，避免长时间开启或设定过高温度，造成能源浪费和环境污染。05CATALOGUE恒定电流条件下电路分析串联电路特点及应用01020304电流相等电压分压电阻相加应用场景串联电路中各电阻的电流相等，且等于总电流。...
