消防水池井挖支护方案VIP免费

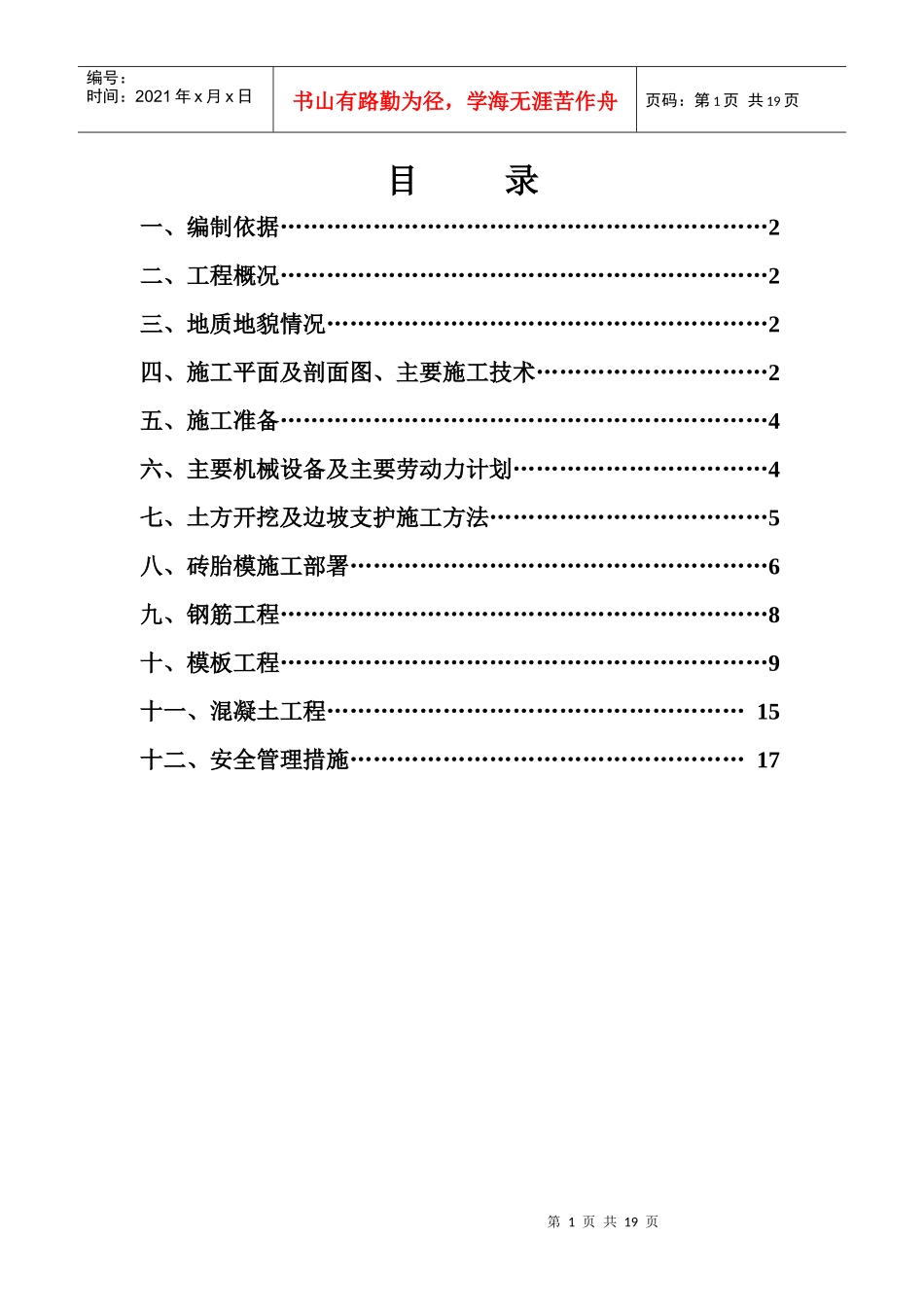

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页目录一、编制依据………………………………………………………2二、工程概况………………………………………………………2三、地质地貌情况…………………………………………………2四、施工平面及剖面图、主要施工技术…………………………2五、施工准备………………………………………………………4六、主要机械设备及主要劳动力计划……………………………4七、土方开挖及边坡支护施工方法………………………………5八、砖胎模施工部署………………………………………………6九、钢筋工程………………………………………………………8十、模板工程………………………………………………………9十一、混凝土工程………………………………………………15十二、安全管理措施……………………………………………17第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页一、编制依据1.1本工程建设单位提供的有关设计图纸1.2本工程地质勘察报告1.3业主提供的工程永久性水准点，原始坐标体系及施工现场原地坪标高。1.4《地基与基础工程施工及验收规范》(GB50202-2002)1.5《建筑工程施工质量验收统一标准》(GB50300-2001)二、工程概况工程名称：市桥先锋小学（原市桥中学）综合楼抗震加固工程（重新招标）工程地点：番禺区市桥光明南路69号先锋小学内建设单位：广州市番禺区市桥先锋小学设计单位：广东联谊江南建筑设计有限公司监理公司：广州市百业建设顾问有限公司施工单位：广州市番禺区第五建筑工程公司。本工程整体建筑布局呈矩型，设有1层地下室，地下室有一个消防水池，水池规格为6.5m×6m，底板、顶板均采用C30P6抗渗砼。基坑开挖深度为2.5米，容积约97.5m3；三、地质地貌情况：根据本工程岩土工程勘察报告：该工程原始地貌属冲积平原，现场地经人工回填平整，地面较平坦，局部略有起伏状。根据钻探揭露，拟建的消防水池部位为素填土；填土深度为1～2m，该工程地下水位标高为-1.0m～-2.5。第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页四、施工平面及剖面图、主要施工技术本工程消防水池底板设计标高为-2.5m,底板厚度为200mm,实际开挖深度只有2.8m，属浅基坑，现根据施工图纸、地质状况、及施工现场的实际情况绘制出该水池土方开挖及边坡支护施工平面及剖面图。第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页消防水池具体施工方法：在地下室室外剪力墙外100cm设置竖向200槽钢作基坑支护，（池底板500mm以上）在地板之上500cm设一道水平联通止水钢板。砼浇筑分3次进行，第一浇浇筑底板同时浇筑消防水池池壁500mm设置止水钢板外，第二次浇筑消防水池壁板，第三次浇筑顶板。五、施工准备1、测量人员做好技术准备,提前定好外围控制线,并随时跟踪挖土标高，加强标高控制,严禁超挖。2、技术部门应对现场施士人员做出明确交底,画出集水坑等位置局部详图,确保位置准确。3、施工前土方组长向所有参加施工的人员进行有针对性的技术交底,必须使每个操作者对施工中的技术要求心中有数。4、了解施工机械设备的技术参数与性能。5、做好施工场地的通平工作。6、按照施工图及建设单位提供的控制轴线准确测出水池外围线,并将水池周边控制轴线引测到场地周边适当部位,妥善保护。第5页共19页第4页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共19页7、根据现场平面布置,接通场地施工、生活用电、用水:钢材、水泥、砂石及时到位，及时进行相关检验。8、设置地面排水沟：在水池开挖边线四周设置明排水沟，防止地面水流入基坑。9、根据建设单位提供的下水道(场内排水出口)及时做好场地内部排水系统。六、主要机械设备及主要劳动力计划本工程地下消防水池土方工程是本基础工程的难点，工期短。因此，为了在优质、安全基础上实现工期目标，必须计划进场足够的施工机械设备、机具、劳动力。主要机械设备计划一览表序号机械设备名称型...
