爱立信BSC硬件原理VIP免费

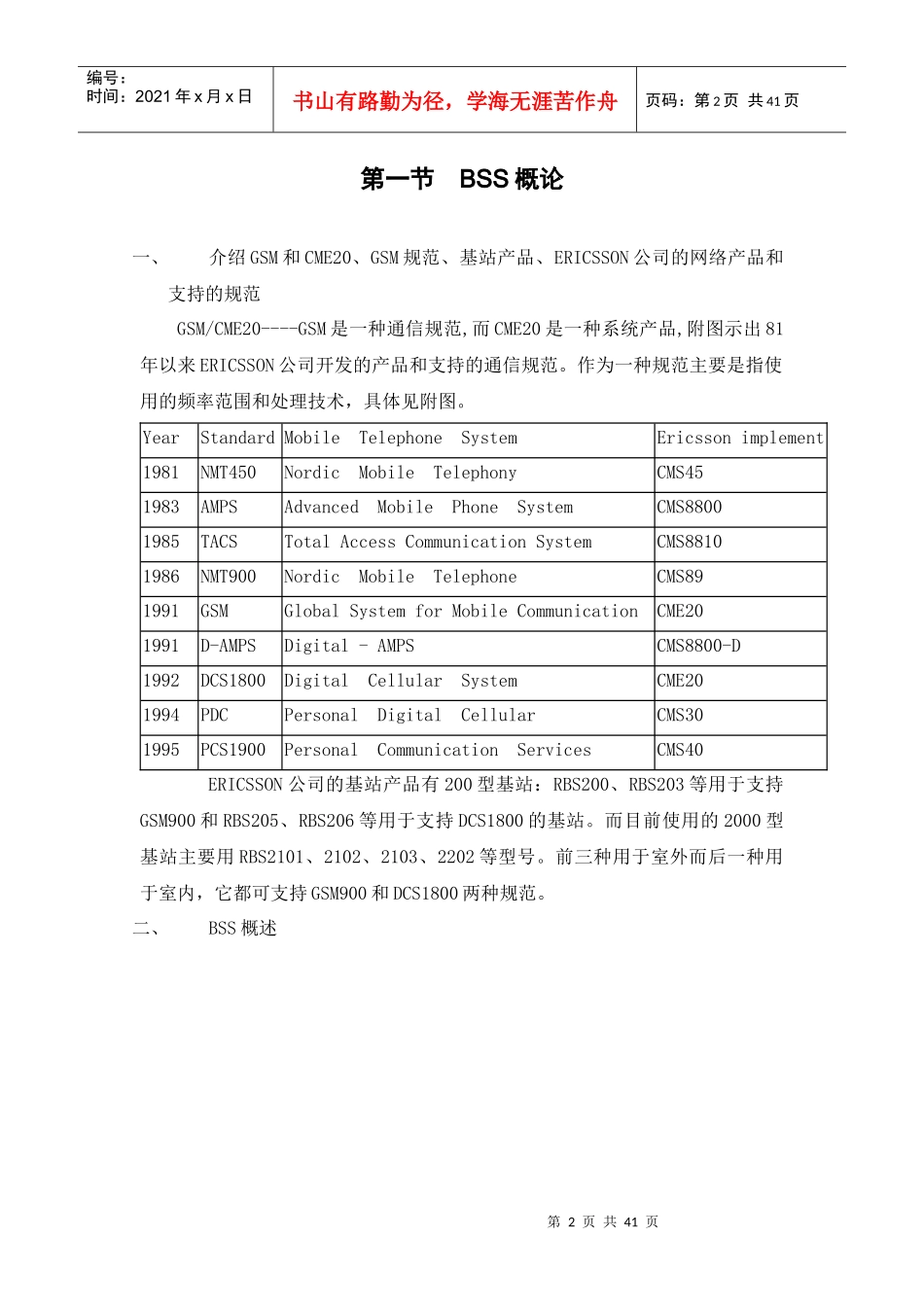

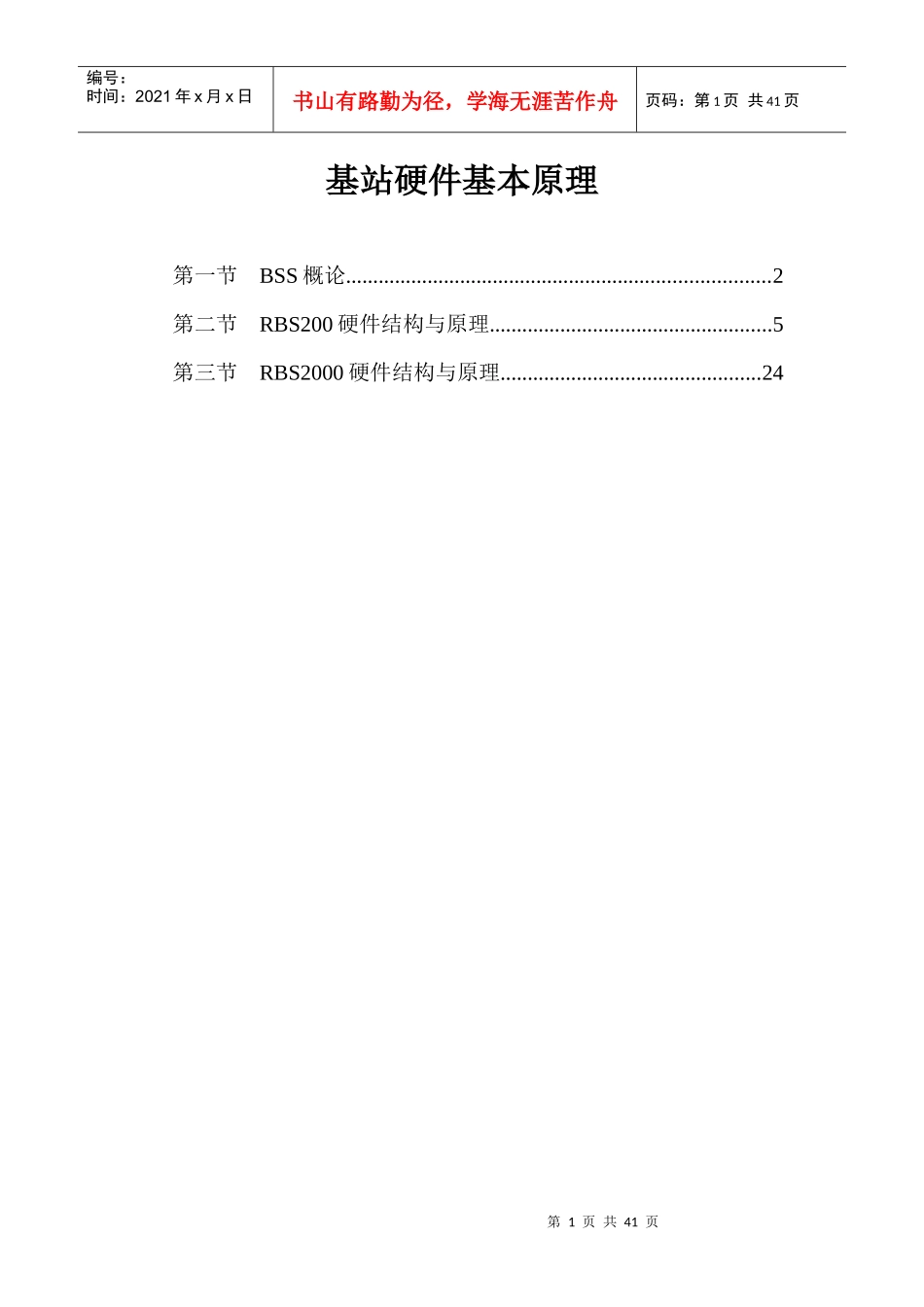

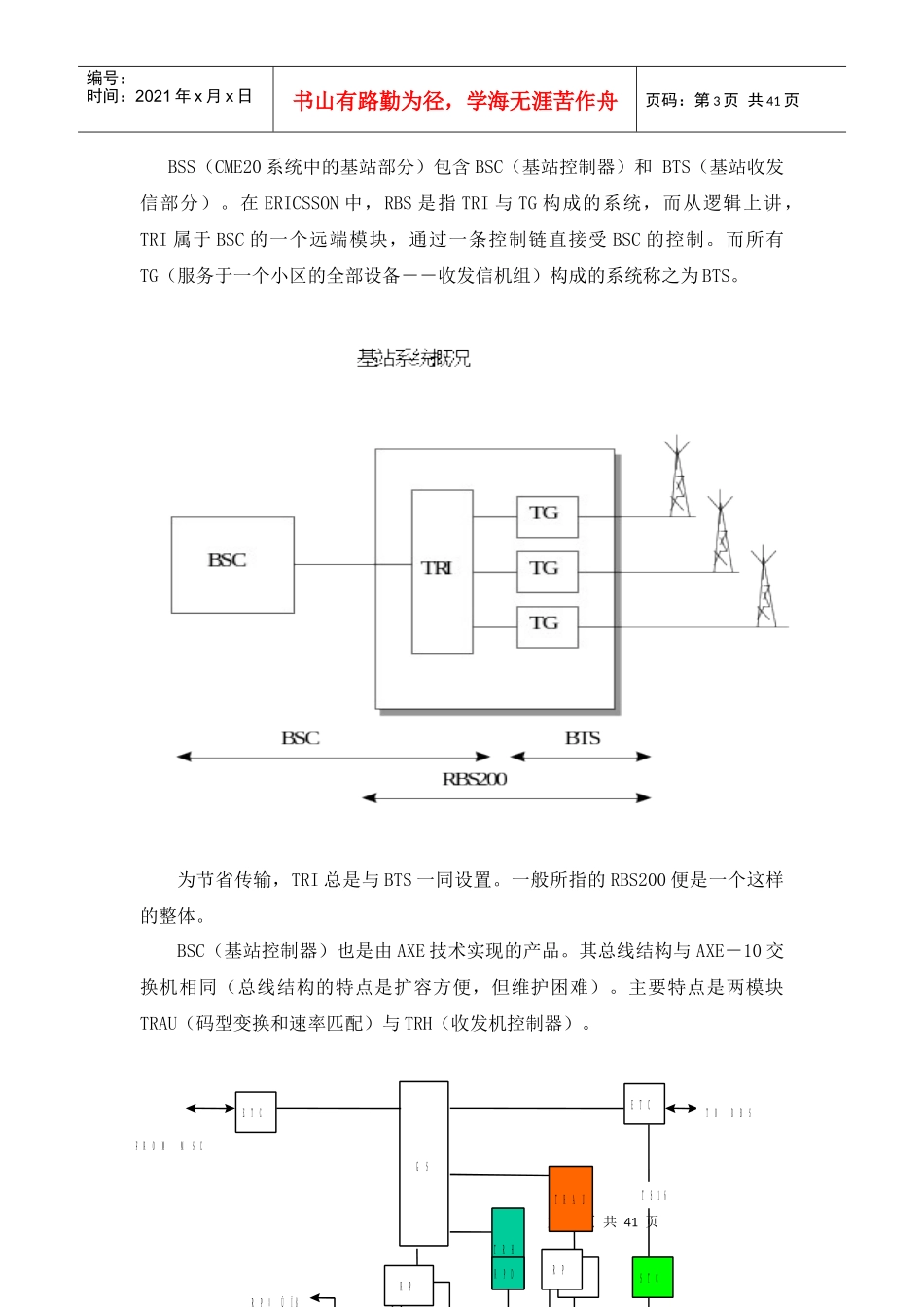

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页基站硬件基本原理第一节BSS概论..............................................................................2第二节RBS200硬件结构与原理....................................................5第三节RBS2000硬件结构与原理................................................24第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页第一节BSS概论一、介绍GSM和CME20、GSM规范、基站产品、ERICSSON公司的网络产品和支持的规范GSM/CME20----GSM是一种通信规范,而CME20是一种系统产品,附图示出81年以来ERICSSON公司开发的产品和支持的通信规范。作为一种规范主要是指使用的频率范围和处理技术，具体见附图。YearStandardMobileTelephoneSystemEricssonimplement1981NMT450NordicMobileTelephonyCMS451983AMPSAdvancedMobilePhoneSystemCMS88001985TACSTotalAccessCommunicationSystemCMS88101986NMT900NordicMobileTelephoneCMS891991GSMGlobalSystemforMobileCommunicationCME201991D-AMPSDigital-AMPSCMS8800-D1992DCS1800DigitalCellularSystemCME201994PDCPersonalDigitalCellularCMS301995PCS1900PersonalCommunicationServicesCMS40ERICSSON公司的基站产品有200型基站：RBS200、RBS203等用于支持GSM900和RBS205、RBS206等用于支持DCS1800的基站。而目前使用的2000型基站主要用RBS2101、2102、2103、2202等型号。前三种用于室外而后一种用于室内，它都可支持GSM900和DCS1800两种规范。二、BSS概述第3页共41页第2页共41页GSTRHTRAUSTCETCETCCPRPRPRPDRP×ÜÏßTORBSFROMMSCTS16用于控制RBS2000的BSC不采用一条专门的CLC链，所以可以省去STC。编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页BSS（CME20系统中的基站部分）包含BSC（基站控制器）和BTS（基站收发信部分）。在ERICSSON中，RBS是指TRI与TG构成的系统，而从逻辑上讲，TRI属于BSC的一个远端模块，通过一条控制链直接受BSC的控制。而所有TG（服务于一个小区的全部设备－－收发信机组）构成的系统称之为BTS。为节省传输，TRI总是与BTS一同设置。一般所指的RBS200便是一个这样的整体。BSC（基站控制器）也是由AXE技术实现的产品。其总线结构与AXE－10交换机相同（总线结构的特点是扩容方便，但维护困难）。主要特点是两模块TRAU（码型变换和速率匹配）与TRH（收发机控制器）。第4页共41页第3页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页在ERICSSON系统中，BSC主要功能:（1）对TRI的控制，采用一条信令链（CLC），这条链实际上是RP总线的诞续。TRI的SWDOWNLOAD、半永久连接、告警收集、V24I等都由BSC执行控制。在RBS2000中的DXU信令不占用一个单独的PCM时隙，这条信令映射到LAPD信令上。（2）另一方面是对各收发信机设备的控制：频率、功率、跳频；应用软件的安装、设备的闭和解闭、测试等。（3）小区的激活/闭塞、小区数据管理等。（4）对MS的控制：在控制信道上的控制信息由BSC产生、接收MS的测试报告MS的切换也由BSC执行控制与监视。第5页共41页第4页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共41页第二节RBS200硬件结构与原理.一、RBS200简介1、RBS200系统框图LMT－本地维护终端，每个载波都有一个这样的终端。通过外接PC－LMT1、2软件（RS232串口）可进行TRXC的ON－LINE情况的监视。LIB－LINEBUS，由TRI至TRX的物理层标准为V.11的总线。内含三个路时隙的信息。V24I－基站侧的TYPEWRITER或I/OTERMINAL,前者用于打印输出口,后者用于输入输出口.这个接口将在后面讲述如何解闭与参数设置。外部告警是指32种告警。+24V供电是指由PSU电源架或电池等方式提供的直流电源。2、RBS200硬件框图FanunitIDMTRIAirslotFanslotSPUTRXCONVTRXCRRXSPUTRXCRRXSPUTRXCRRXSPUTRXCRRXSPUTRXCONVTRXCONVTRXCONVTRXCONVRXBPRXBPTXBPMCUAirslotAirslotRXDARXDRXDARXDTXDPCUFCOMBFCOMBRTXRTXRTXRTXRTXPF...
