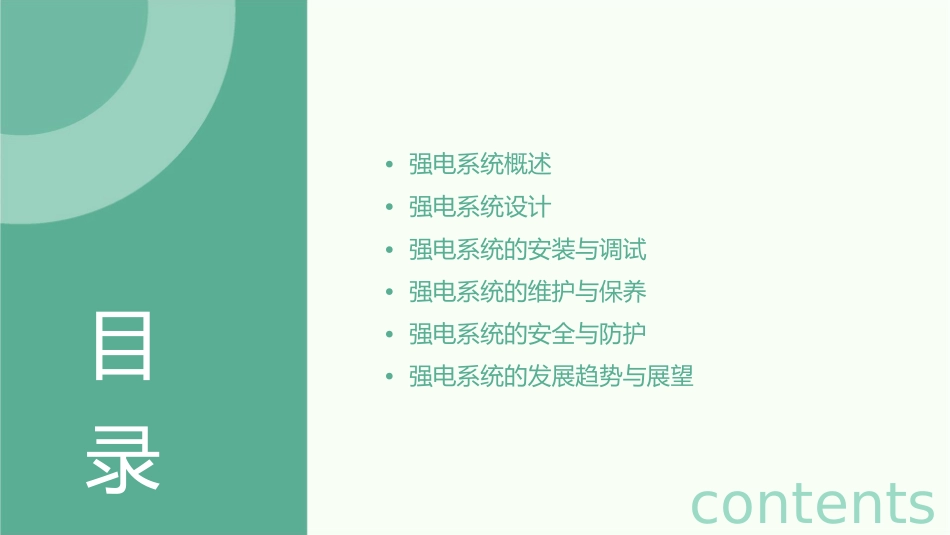

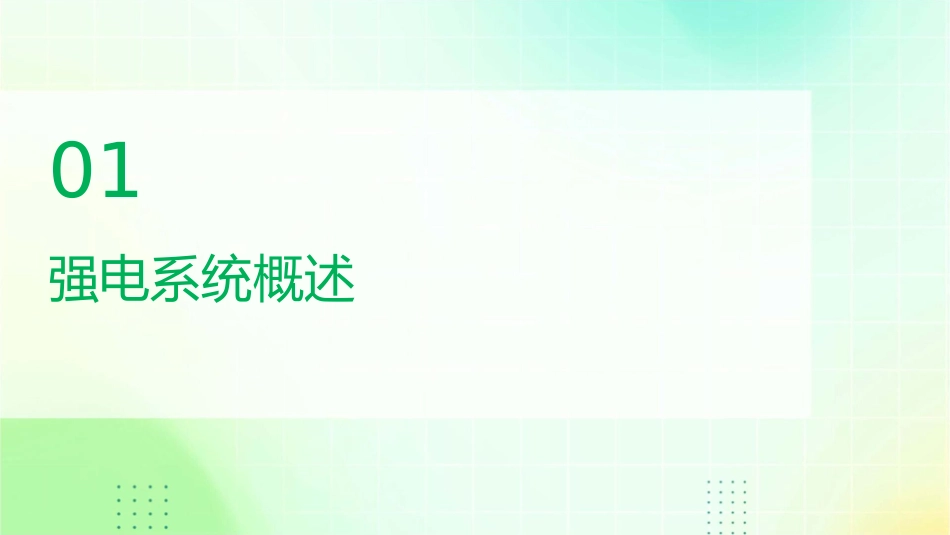

强电系统下课件•强电系统概述•强电系统设计•强电系统的安装与调试•强电系统的维护与保养•强电系统的安全与防护•强电系统的发展趋势与展望目录contents01强电系统概述强电系统的定义01强电系统是指利用高压或大电流的电力工程系统，主要用于电力传输、分配和控制系统。02强电系统是电力系统的重要组成部分，与人们的生产和生活密切相关。强电系统的应用场景010203电力传输和分配工业自动化建筑电气强电系统广泛应用于电力传输和分配领域，包括输电线路、配电线路、变压器等设备。工业自动化领域中，强电系统为各种生产设备提供动力和控制，如电动机、泵、风机等。建筑电气系统中，强电系统为建筑物提供电力供应和控制系统，保障建筑内的设备正常运行。强电系统的组成01020304电源传输线路配电设备用电设备强电系统的电源包括发电机、变压器等设备，用于将非电能转换为电能。传输线路是用于电力传输的导体，包括输电线路和配电线路等。配电设备包括变压器、开关柜、配电盘等，用于电力分配和控制。用电设备是指最终使用电能的设备，如电动机、照明灯具、家用电器等。02强电系统设计设计原则安全原则可靠性原则强电系统设计应始终将安全放在首位，遵守相关法律法规和标准，确保系统运行过程中不发生电击、电火灾等安全事故。强电系统应具备在各种条件下稳定、可靠运行的能力，避免因电源波动、负载变化等因素而影响其性能。高效性原则方便性原则强电系统设计应注重节能和高效，降低系统运行成本，提高能源利用效率。强电系统设计应考虑方便操作和维护，便于安装、调试、运行、检修和故障处理。设计流程系统规划施工图设计根据需求分析结果，规划强电系统的整体架构、设备配置、供电方式等。根据方案设计结果，绘制施工图纸，包括电气原理图、安装接线图等。需求分析方案设计系统调试与验收对安装完成的强电系统进行调试和验收，确保系统正常运行，满足用户需求。了解用户需求，明确强电系统的功能、规模、预算等要求。根据系统规划，进行详细方案设计，包括设备选型、线路设计、控制策略等。设计案例分析某大楼强电系统设计该大楼采用10KV高压电源供电，设计有变压器室、配电室、发电机组等设备，同时配备有完善的电气控制系统和保护装置，确保大楼电力供应的稳定性和可靠性。某工厂生产线强电系统设计该生产线根据工艺要求，采用了大功率电机、变频器等设备，同时设计有电气控制柜和远程监控系统，实现生产线的自动化控制和优化运行。03强电系统的安装与调试安装步骤及注意事项准备工作设备安装熟悉图纸和安装规范，准备好按照设备说明书，进行设备的工具和材料，确保施工现场安全。安装和接线，确保接线正确牢固。基础施工调试运行根据图纸要求，进行基础施工完成安装后进行系统调试，检和设备定位，确保设备安装稳固。查设备运行是否正常，确保系统稳定可靠。调试方法及标准通电前检查通电试运行检查电源和线路是否正常，设备是否连接正逐步通电试运行，观察设备运行是否正常，检查控制信号是否正确。确，确保安全。性能测试验收交付进行性能测试，检查系统是否达到设计要求，如有问题及时调整。完成调试后进行验收交付，确保用户对系统的使用满意。常见问题及解决方案设备无法启动设备运行异常报警故障检查电源和线路是否正常，检查控制信号是否正确，如有问题及时修复。观察设备运行状况，检查是否超负荷运行，如有问题及时调整。检查报警信号和提示信息，根据提示信息进行故障排除，如有问题及时联系专业人员处理。04强电系统的维护与保养日常维护及保养每日巡检定期清洁设备润滑每日对强电系统进行巡检，包括检查线路、设备、仪表等是否正常，及时发现并处理异常情况。定期对设备进行清洁，保持设备良好的工作状态。定期对设备的轴承、链条等部件进行润滑，减少磨损和摩擦。故障排除及维修故障排除根据故障诊断结果，采取相应的措施排除故障，恢复系统的正常运行。故障诊断当强电系统出现故障时，能够快速准确地诊断出故障原因。维修记录对维修过程进行记录，方便后续查阅和分析。寿命预测及管理方法寿命预测通过对强电系统的运行状态、设备老化程度等因素进行分析，预测...
