混凝土斜拉桥的设计与计算通用课件VIP免费

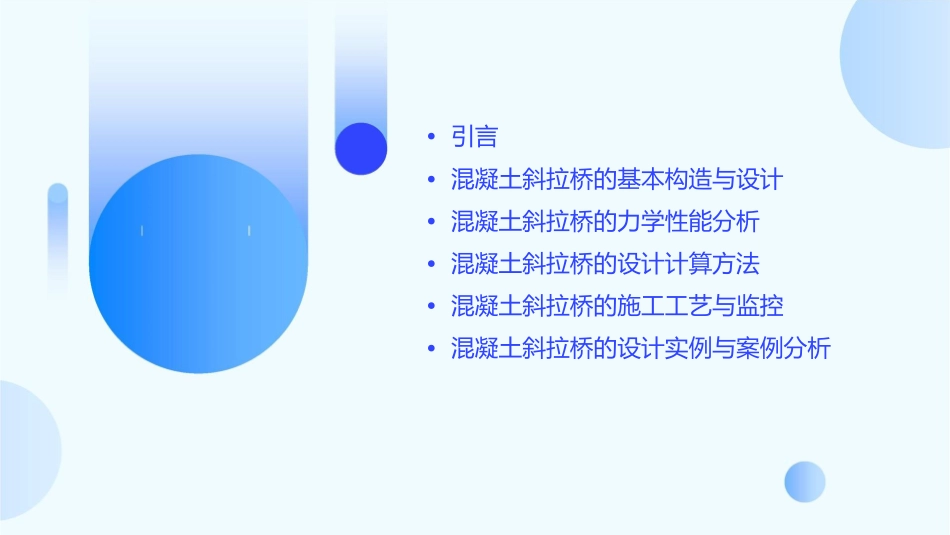

•引言•混凝土斜拉桥的基本构造与设计•混凝土斜拉桥的力学性能分析•混凝土斜拉桥的设计计算方法•混凝土斜拉桥的施工工艺与监控•混凝土斜拉桥的设计实例与案例分析引言斜拉桥的特点010203跨越能力大结构轻盈美观施工方便斜拉桥的跨越能力相比传统桥梁更大，能够满足大江大河等复杂地形地貌的跨越需求。斜拉桥的结构设计灵活，造型美观，成为现代城市地标性建筑。斜拉桥的施工工艺相对简单，建设周期短，符合快速发展的城市需求。混凝土斜拉桥的发展历程成熟发展阶段20世纪80年代末至90年代初，混凝土斜拉桥在设计和施工方面取得了重大突破，逐渐成为大型桥梁的首选结构形式。初期发展阶段20世纪50年代，混凝土斜拉桥在日本首先出现，随后在世界范围内逐渐发展起来。创新发展阶段近年来，随着新材料、新工艺和新技术的应用，混凝土斜拉桥在结构形式和性能上不断创新，为桥梁建设带来了新的发展机遇。课程的目的和内容•目的：本课程旨在介绍混凝土斜拉桥的设计与计算方法，通过学习使学生掌握斜拉桥的基本概念、设计原理和计算方法，为从事混凝土斜拉桥的设计与施工工作打下基础。课程的目的和内容内容：本课程将涵盖混凝土斜拉桥的总体以下内容设计斜拉桥的基本概念和特点课程的目的和内容混凝土斜拉桥的构造与细节设计混凝土斜拉桥的受力分析混凝土斜拉桥的施工方法及控制混凝土斜拉桥的基本构造与设计桥面构造与设计桥面宽度桥面纵坡桥面横坡桥面宽度需根据交通流量和设计速度确定，通常在18-32米之间。为保证行车安全，桥面应设置不大于4%的纵坡。为排除桥面雨水，桥面应设置2%-4%的横坡。索塔构造与设计塔高塔身截面配筋及构造塔高应根据桥梁跨径、荷载等条件确定，通常在20-30米之间。塔身截面可采用实心矩形、空心根据受力要求，合理配置钢筋并确定构造细节。矩形、倒角形等。主梁构造与设计主梁形式主梁可采用单箱单室、单箱多室、双箱单室等几种形式。主梁高度主梁高度根据跨径、梁宽、荷载等条件确定，通常在1.0-2.5米之间。主梁配筋及构造根据受力要求，合理配置钢筋并确定构造细节。拉索构造与设计拉索材料拉索可采用高强度钢丝、钢绞线或平行钢丝束。拉索锚固拉索锚固可采用固定端锚固或活动端锚固。拉索减震为减小地震等自然灾害对桥梁的影响，可采用减震措施。混凝土斜拉桥的力学性能分析静力性能分析结构变形123混凝土斜拉桥在垂直荷载作用下会产生挠曲变形，变形过大可能会影响车辆行驶和桥梁使用安全。结构内力混凝土斜拉桥内力主要包括弯矩、剪力和轴力，这些内力会随着荷载的增加而增大，需要进行合理计算。支撑反力混凝土斜拉桥的支撑反力与荷载大小和分布有关，支撑反力过大可能会导致桥梁结构损坏。动力性能分析固有频率010203混凝土斜拉桥在振动过程中会产生固有频率，如果外部激励与固有频率相近，可能会导致共振现象，对桥梁造成破坏。振型混凝土斜拉桥的振型取决于其本身的阻尼特性和质量分布，不同振型对应不同的响应和破坏形式。地震响应地震作用下，混凝土斜拉桥会产生地震响应，需要进行抗震设计和计算。稳定性分析局部稳定性混凝土斜拉桥的局部稳定性主要受到构件截面尺寸、材料强度和支撑条件等因素影响，需要采取措施提高稳定性。整体稳定性混凝土斜拉桥的整体稳定性受到桥面宽度、桥塔高度、梁跨长度等因素影响，需要进行合理设计和计算。混凝土斜拉桥的设计计算方法常规设计计算方法弹性力学方法基于弹性力学理论，对桥梁的受力进行分析和计算，考虑桥梁的变形和应力分布。结构分析方法采用结构分析理论，对桥梁的各个组成部分进行受力分析和计算，确定桥梁的整体性能和稳定性。实验方法通过实验测定桥梁的各项性能指标，对桥梁的设计进行验证和优化。有限元分析方法有限元模型利用有限元模型对桥梁进行详细的数值模拟，考虑桥梁的几何形状、材料属性、边界条件等因素。求解方法采用求解器对有限元模型进行求解，得到桥梁的应力分布、变形情况以及各种性能指标。精度与可靠性有限元分析方法的精度与模型的建立、边界条件的处理等因素有关，需要保证分析的精度和可靠性。计算机辅助设计软件应用软件功能常见的计算机辅助设计软件包括AutoCAD...
