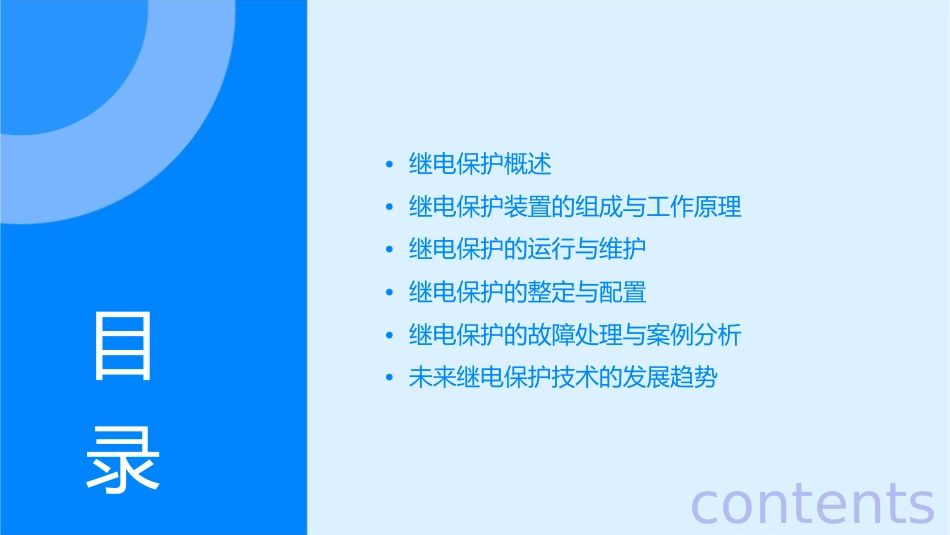

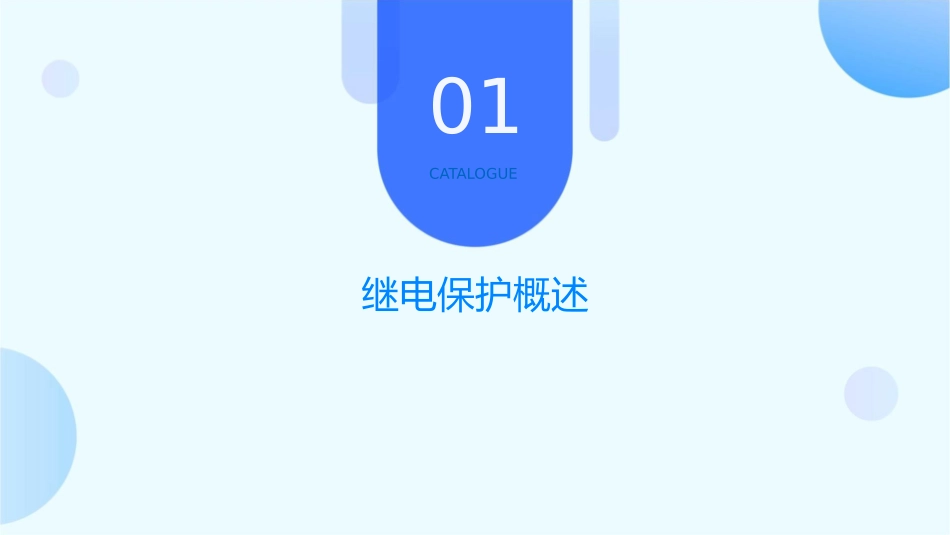

继电保护运行规程讲座资料课件•继电保护概述•继电保护装置的组成与工作原理•继电保护的运行与维护•继电保护的整定与配置目•继电保护的故障处理与案例分析•未来继电保护技术的发展趋势录contents01CATALOGUE继电保护概述继电保护的定义与作用总结词继电保护是电力系统中的一种重要设备，用于检测、控制和保护电力系统的正常运行。详细描述继电保护是指在电力系统发生异常或故障时，能够快速、准确地检测并隔离故障，保障电力系统的安全稳定运行。继电保护的基本原理总结词继电保护通过比较电力系统正常运行时的电气量与发生故障时的电气量，判断是否发生故障，并采取相应的措施。详细描述继电保护装置实时监测电力系统的电流、电压、功率等电气量，当这些电气量发生异常或故障时，装置会根据异常情况判断是否需要跳闸或报警。继电保护的分类总结词继电保护可以根据不同的分类标准进行分类，如按保护对象可分为发电机保护、变压器保护等。详细描述按照保护对象的不同，继电保护可以分为发电机保护、变压器保护、输电线路保护等。此外，按照工作原理和实现方式的不同，继电保护还可以分为电流保护、电压保护、距离保护等类型。02CATALOGUE继电保护装置的组成与工作原理输入部分输入部分功能具体组成信号处理输入部分负责接收来自电流、电压互感器的信号，这些信号反映了电力系统中各元件的运行状态。包括各种互感器、滤波器、隔离变压器等设备，用于将高电压、大电流的电网信号转换为低电压、小电流的信号，供保护装置内部使用。输入部分还需对收集到的信号进行预处理，如消除噪声、抑制谐波等，以提高信号的准确性和可靠性。测量部分实现方式通过比较正常运行时的线路电流和电压值，以及预先设定的整定值，判断设备是否处于正常运行状态。测量部分功能测量部分负责对输入部分传来的信号进行比较和测量，以确定被保护设备的运行状态。测量类型常见的测量类型包括相电流保护、零序电流保护、差动保护等，根据不同的需求选择相应的测量方式。逻辑判断部分逻辑判断部分功能提高可靠性措施为提高继电保护的可靠性，可以采用冗余技术和容错技术，如采用多个测量单元和多个逻辑判断单元，通过表决方式提高整体的可靠性。逻辑判断部分是继电保护装置的核心，负责对测量部分的输出进行逻辑分析，以确定是否需要动作于断路器。工作原理根据测量部分的输出和预先设定的逻辑条件，进行一系列的逻辑运算和比较，最终确定是否满足动作条件。输出执行部分输出执行部分功能输出执行部分负责接收逻辑判断部分的输出信号，驱动相应的断路器或其他执行机构进行动作。实现方式通过驱动电路和执行机构，将控制信号转换为能够驱动断路器或其他执行机构的力量和信号。断路器控制输出执行部分需确保断路器在正确的时间和位置进行分闸或合闸操作，以实现继电保护的目的。同时，还需考虑断路器的动作时间和机械特性，以确保断路器的安全和稳定运行。03CATALOGUE继电保护的运行与维护继电保护装置的运行环境继电保护装置的运行环境应满足相关标准和规定，以确保装置的正常运行和可靠性。环境温度、湿度、清洁度等参数应符合要求，避免极端温度、潮湿、尘土等恶劣环境条件对装置的影响。继电保护装置的安装位置应便于操作和维护，同时应远离干扰源和磁场源，以降低对装置的影响。继电保护装置的日常维护日常维护是确保继电保护装置正常运行的重要措施，包括检查装置外观、清理灰尘、紧固螺丝等。定期检查装置的显示屏、指示记录装置的运行状态和操作历史，以便及时发现潜在问题和故障，提高维护效率。灯、按钮等部件是否正常工作，及时发现并处理异常情况。继电保护装置的定期检验定期检验是确保继电保护装置可靠性和准确性的重要环节，应按照相关规定和标准进行。检验内容包括装置的电气性能测对于检验中发现的问题，应及时处理和修复，并记录检验结果和修复情况，以便后续分析和改进。试、机械性能测试、功能测试等，以评估装置的性能和可靠性。04CATALOGUE继电保护的整定与配置电流保护的整定计算总结词电流保护是继电保护中最基本的一种保护形式，主要通过检测线路中的电流变化来动作。详细描述电流保护...
