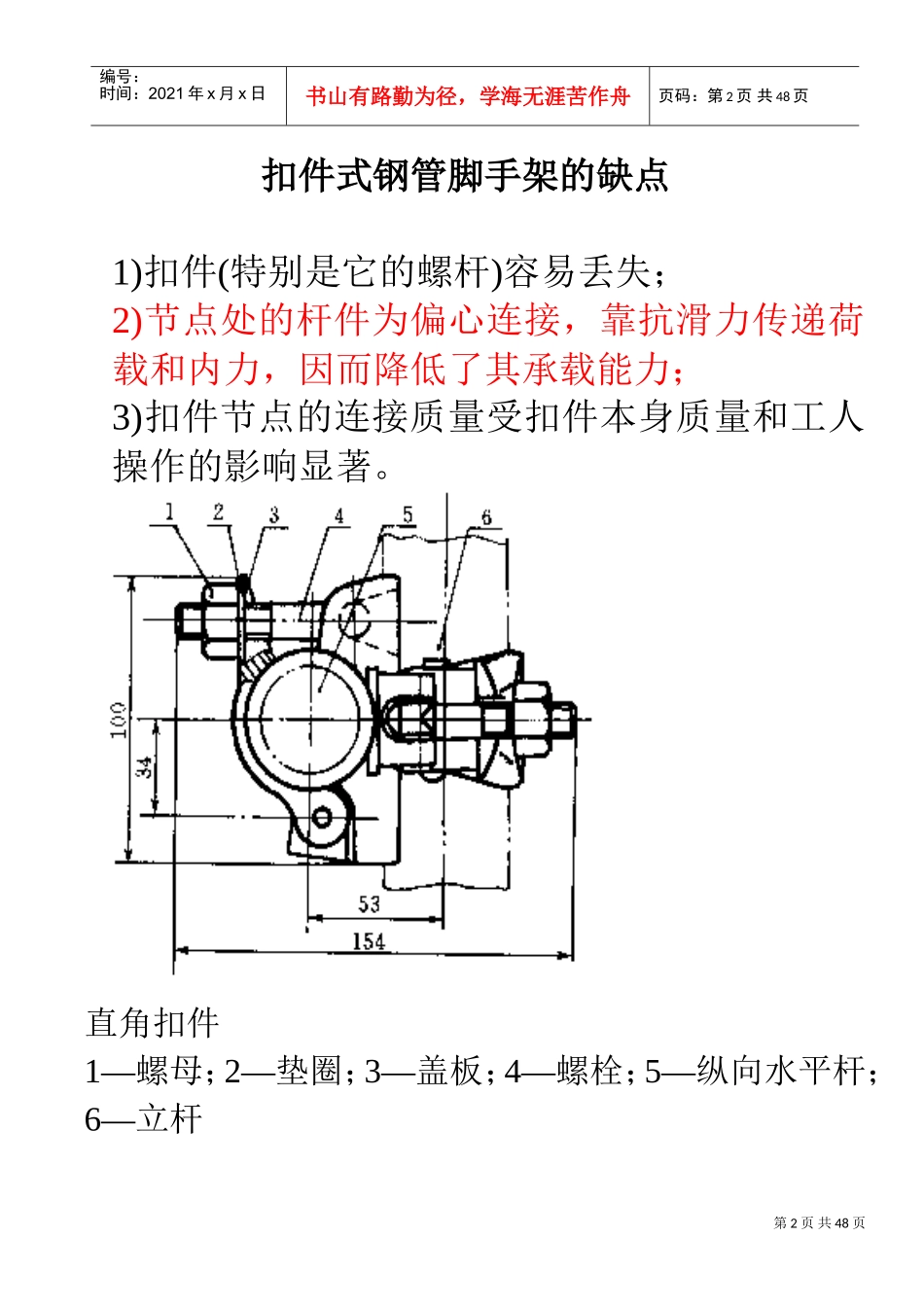

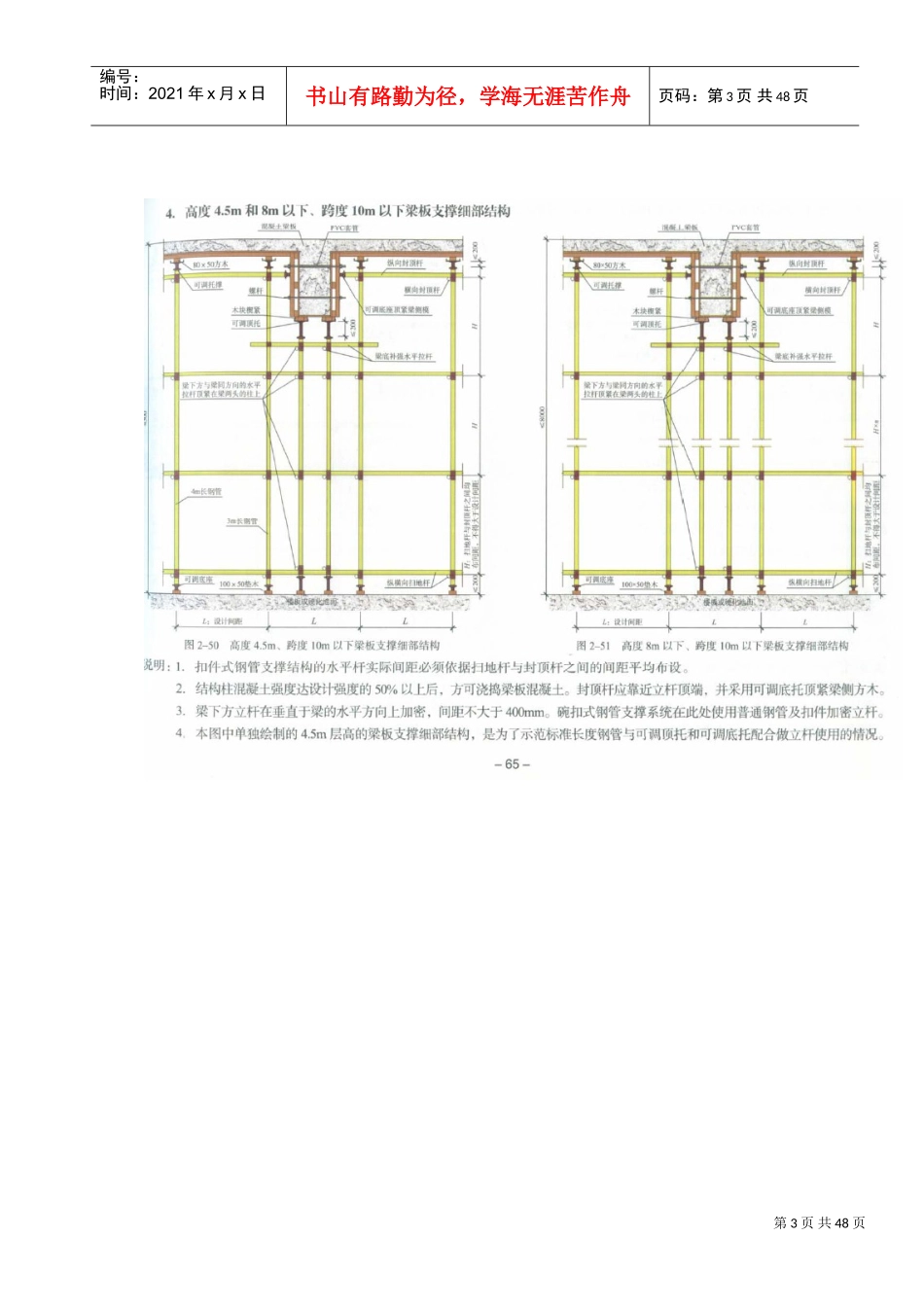

第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共48页荣州建筑工程有限公司扣件式钢管脚手架施工培训编写：林涛2013年8月28日第2页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共48页扣件式钢管脚手架的缺点1)扣件(特别是它的螺杆)容易丢失；2)节点处的杆件为偏心连接，靠抗滑力传递荷载和内力，因而降低了其承载能力；3)扣件节点的连接质量受扣件本身质量和工人操作的影响显著。直角扣件1—螺母；2—垫圈；3—盖板；4—螺栓；5—纵向水平杆；6—立杆第3页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共48页第4页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共48页模板工程严格按照模板专项施工方案执行。模板安装前，先检查模板的质量，不符质量标准的不得投入使用。模板的强度、刚度、稳定性应满足施工荷载作用要求。同一构件的模板支撑严禁采用不同类型（或不同工艺）材料支撑。模板支撑立杆底部必须加设垫木。承重支撑：立杆间距：200～400mm；步距：600～1200mm次重载支撑（梁、板厚800～900mm）：立杆间距：600×900mm；步距：600mm第5页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共48页板厚（350～550mm）：立杆间距：600×900mm；步距：1200～1500mm板厚（100～150mm）：立杆间距：1200×1200mm；步距：1500～1800mm梁（1500mm高）：立杆间距：600×600mm；步距：600～900mm；设置剪刀撑。所有梁底支撑必须采用垂直方式进行设置，并按要求进行纵横向连结牢固。立杆伸出长度a（自由端）不应大于0.5m脚手架（含支撑架），施工层有集中荷载时（比如上部有大型设备、砼布料机等），底部脚手架必须加固（立杆加密等）措施。第6页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共48页脚手板的设置应符合下列规定1作业层脚手板应铺满、铺稳、铺实；2冲压钢脚手板、木脚手板、竹串片脚手板等，应设置在三根横向水平杆上。当脚手板长度小于2m时，可采用两根横向水平杆支承，但应将脚手板两端与横向水平杆可靠固定，严防倾翻。脚手板的铺设应采用对接平铺或搭接铺设。脚手板对接平铺时，接头处应设两根横向水平杆，脚手板外伸长度应取130mm~150mm，两块脚手板外伸长度的和不应大于300mm（图6.2.4a）；脚手板搭接铺设时，接头应支在横向水平杆上，搭接长度不应小于200mm，其伸出横向水平杆的长度不应小于100mm（图6.2.4b）。•（a）脚手板对接（b）脚手板搭接图6.2.4脚手板对接、搭接构造3作业层端部脚手板探头长度应取150mm，其板的第7页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共48页两端均应固定于支承杆件上。脚手板对接平铺时，接头处应设两根横向水平杆，脚手板外伸长度应取130mm~150mm，两块脚手板外伸长度的和不应大于300mm第8页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共48页第9页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共48页第10页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共48页第11页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共48页脚手板搭接铺设时，接头应支在横向水平杆上，搭接长度不应小于200mm，其伸出横向水平杆的长度不应小于100mm第12页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共48页第13页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共48页施工现场脚手板铺设存在的问题作业层脚手没有铺满没有铺稳第14页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共48页1脚手架离墙距离大，无防护措施；2作业层脚手板间距离较大、没有铺稳，人员作业不安全；3脚手板接头不符合要求，随意搭接、对接。第15页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共48页1、脚手板接...
