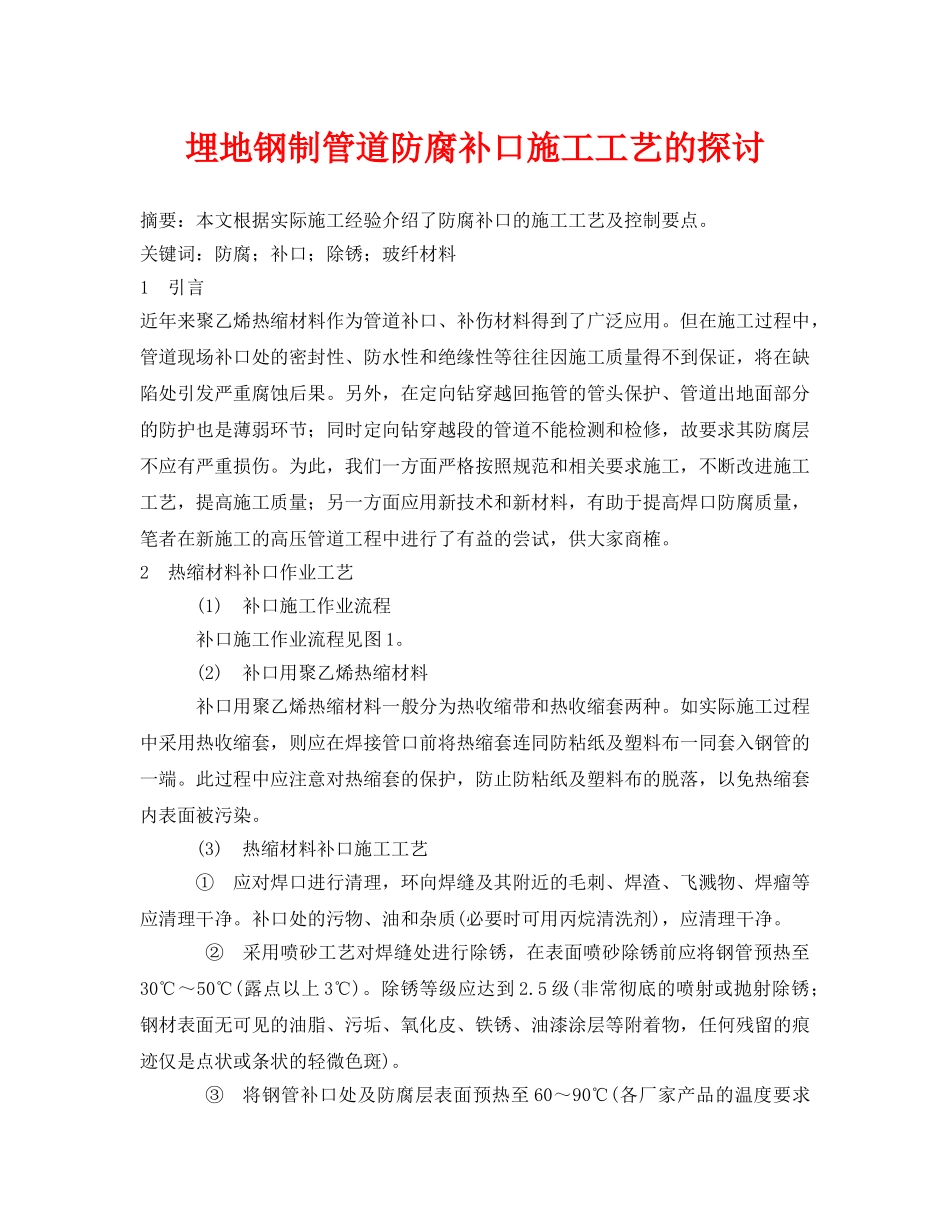

《安全技术》之埋地钢制管道防腐补口施工工艺的探讨 _第1页
1/4

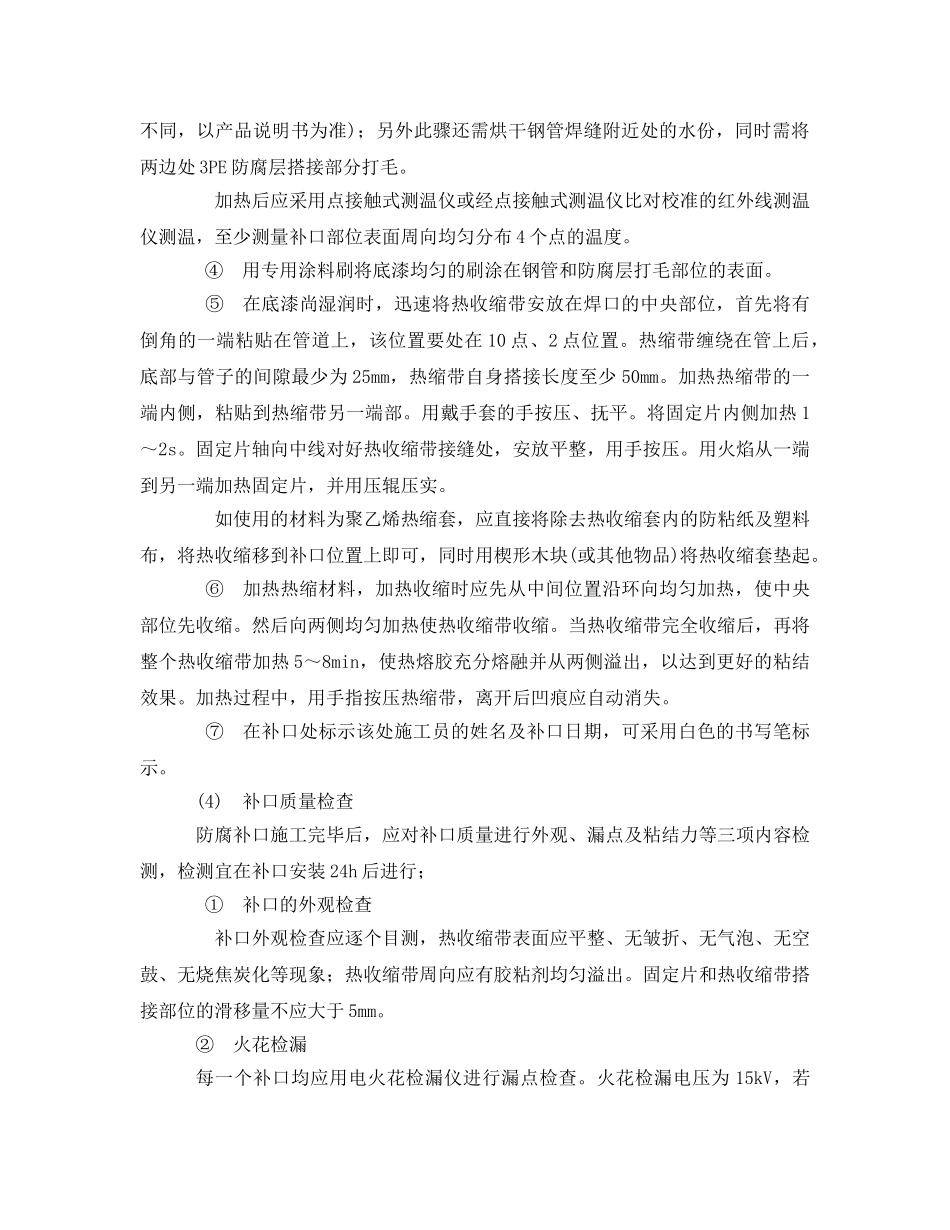

《安全技术》之埋地钢制管道防腐补口施工工艺的探讨 _第2页
2/4

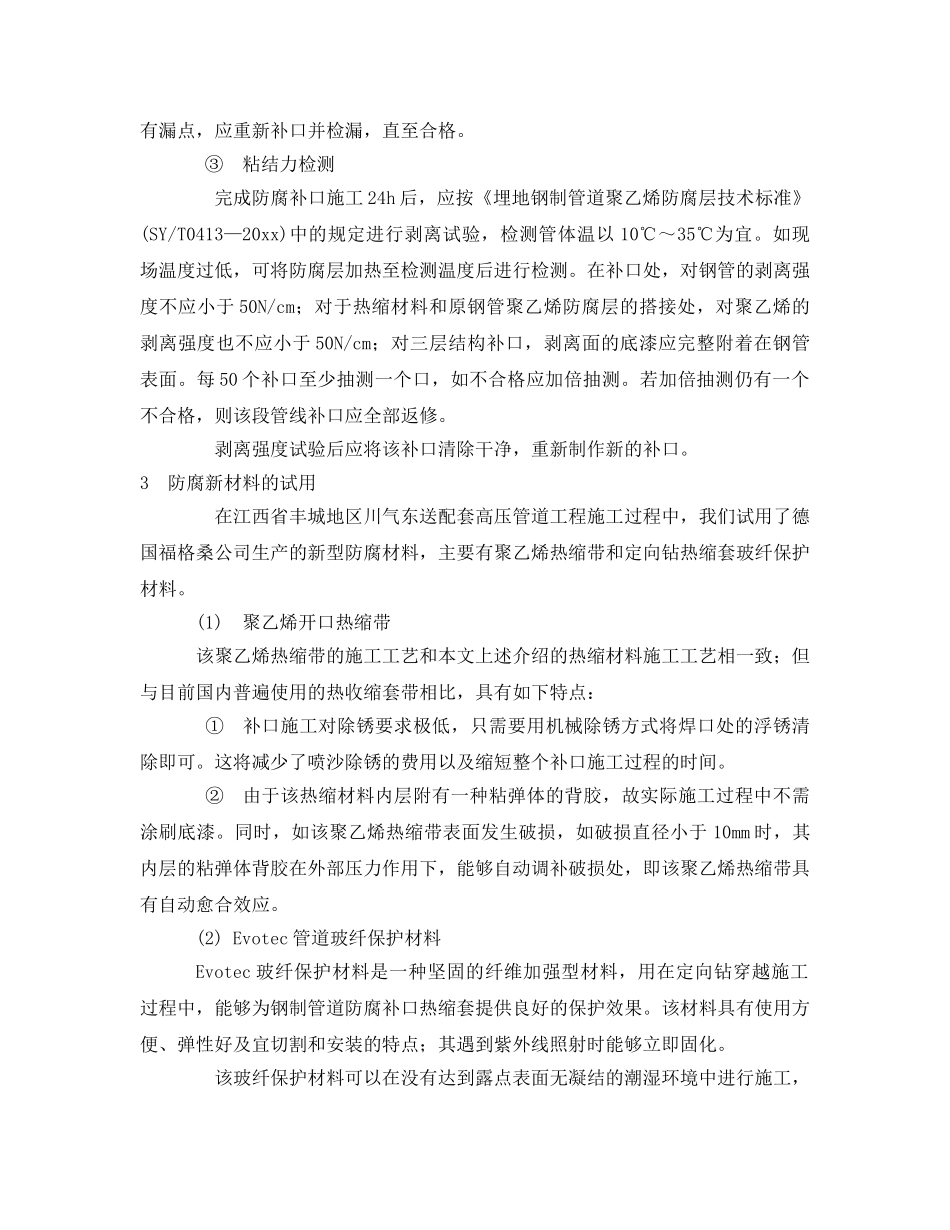

《安全技术》之埋地钢制管道防腐补口施工工艺的探讨 _第3页
3/4
埋地钢制管道防腐补口施工工艺的探讨摘要:本文根据实际施工经验介绍了防腐补口的施工工艺及控制要点。关键词:防腐;补口;除锈;玻纤材料1引言近年来聚乙烯热缩材料作为管道补口、补伤材料得到了广泛应用。但在施工过程中,管道现场补口处的密封性、防水性和绝缘性等往往因施工质量得不到保证,将在缺陷处引发严重腐蚀后果。另外,在定向钻穿越回拖管的管头保护、管道出地面部分的防护也是薄弱环节;同时定向钻穿越段的管道不能检测和检修,故要求其防腐层不应有严重损伤。为此,我们一方面严格按照规范和相关要求施工,不断改进施工工艺,提高施工质量;另一方面应用新技术和新材料,有助于提高焊口防腐质量,笔者在新施工的高压管道工程中进行了有益的尝试,供大家商榷。2热缩材料补口作业工艺(1)补口施工作业流程补口施工作业流程见图1。(2)补口用聚乙烯热缩材料补口用聚乙烯热缩材料一般分为热收缩带和热收缩套两种。如实际施工过程中采用热收缩套,则应在焊接管口前将热缩套连同防粘纸及塑料布一同套入钢管的一端。此过程中应注意对热缩套的保护,防止防粘纸及塑料布的脱落,以免热缩套内表面被污染。(3)热缩材料补口施工工艺①应对焊口进行清理,环向焊缝及其附近的毛刺、焊渣、飞溅物、焊瘤等应清理干净。补口处的污物、油和杂质(必要时可用丙烷清洗剂),应清理干净。②采用喷砂工艺对焊缝处进行除锈,在表面喷砂除锈前应将钢管预热至30℃~50℃(露点以上3℃)。除锈等级应达到2.5级(非常彻底的喷射或抛射除锈;钢材表面无可见的油脂、污垢、氧化皮、铁锈、油漆涂层等附着物,任何残留的痕迹仅是点状或条状的轻微色斑)。③将钢管补口处及防腐层表面预热至60~90℃(各厂家产品的温度要求不同,以产品说明书为准);另外此骤还需烘干钢管焊缝附近处的水份,同时需将两边处3PE防腐层搭接部分打毛。加热后应采用点接触式测温仪或经点接触式测温仪比对校准的红外线测温仪测温,至少测量补口部位表面周向均匀分布4个点的温度。④用专用涂料刷将底漆均匀的刷涂在钢管和防腐层打毛部位的表面。⑤在底漆尚湿润时,迅速将热收缩带安放在焊口的中央部位,首先将有倒角的一端粘贴在管道上,该位置要处在10点、2点位置。热缩带缠绕在管上后,底部与管子的间隙最少为25mm,热缩带自身搭接长度至少50mm。加热热缩带的一端内侧,粘贴到热缩带另一端部。用戴手套的手按压、抚平。将固定片内侧加热1~2s。固定片轴向中线对好热收缩带接缝处,安放平整,用手按压。用火焰从一端到另一端加热固定片,并用压辊压实。如使用的材料为聚乙烯热缩套,应直接将除去热收缩套内的防粘纸及塑料布,将热收缩移到补口位置上即可,同时用楔形木块(或其他物品)将热收缩套垫起。⑥加热热缩材料,加热收缩时应先从中间位置沿环向均匀加热,使中央部位先收缩。然后向两侧均匀加热使热收缩带收缩。当热收缩带完全收缩后,再将整个热收缩带加热5~8min,使热熔胶充分熔融并从两侧溢出,以达到更好的粘结效果。加热过程中,用手指按压热缩带,离开后凹痕应自动消失。⑦在补口处标示该处施工员的姓名及补口日期,可采用白色的书写笔标示。(4)补口质量检查防腐补口施工完毕后,应对补口质量进行外观、漏点及粘结力等三项内容检测,检测宜在补口安装24h后进行;①补口的外观检查补口外观检查应逐个目测,热收缩带表面应平整、无皱折、无气泡、无空鼓、无烧焦炭化等现象;热收缩带周向应有胶粘剂均匀溢出。固定片和热收缩带搭接部位的滑移量不应大于5mm。②火花检漏每一个补口均应用电火花检漏仪进行漏点检查。火花检漏电压为15kV,若有漏点,应重新补口并检漏,直至合格。③粘结力检测完成防腐补口施工24h后,应按《埋地钢制管道聚乙烯防腐层技术标准》(SY/T0413—20xx)中的规定进行剥离试验,检测管体温以10℃~35℃为宜。如现场温度过低,可将防腐层加热至检测温度后进行检测。在补口处,对钢管的剥离强度不应小于50N/cm;对于热缩材料和原钢管聚乙烯防腐层的搭接处,对聚乙烯的剥离强度也不应小于50N/cm;对三层结构补口,剥离面的底漆应完整附着在钢管表面。每50个补口至少抽测一个口,如不合格应加倍抽测。若加倍...
