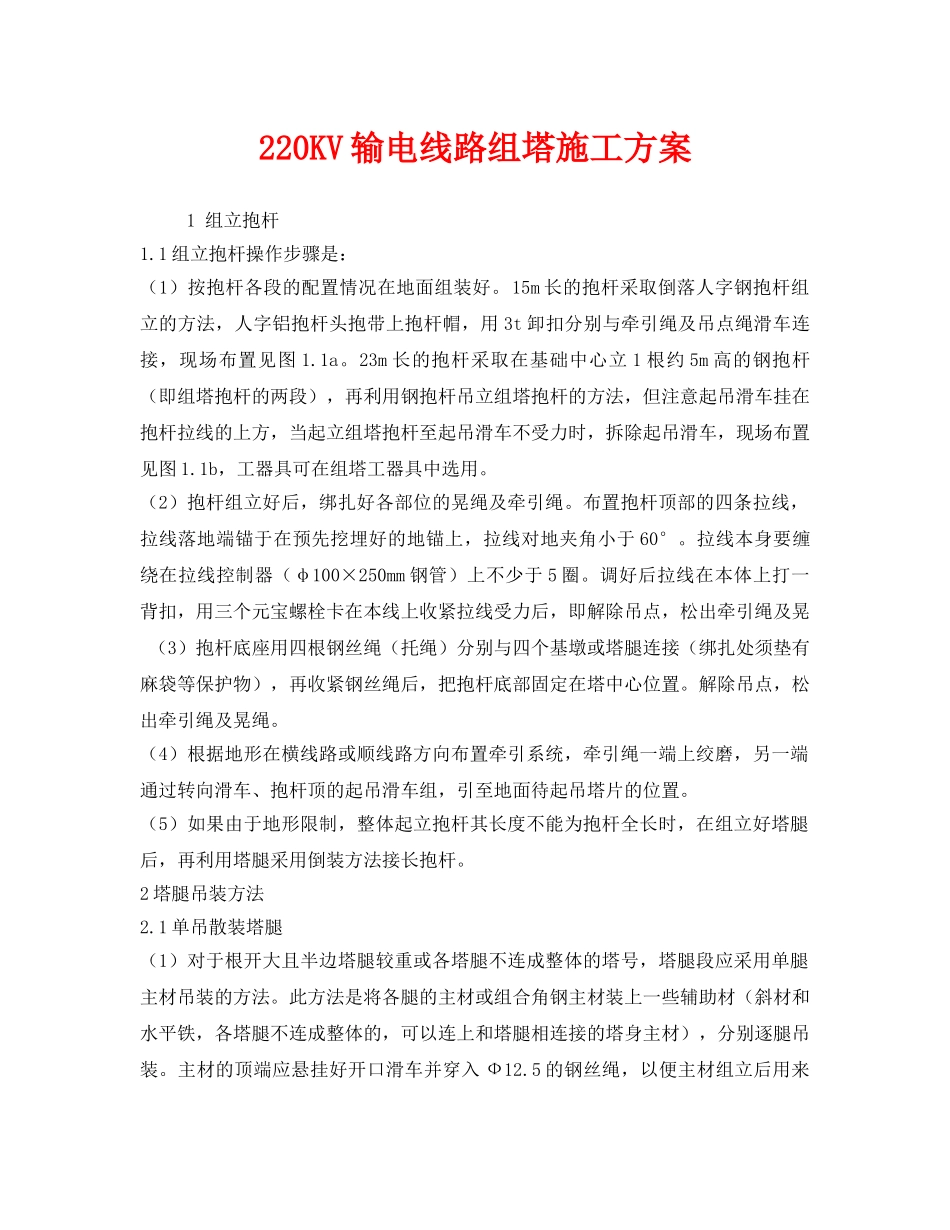

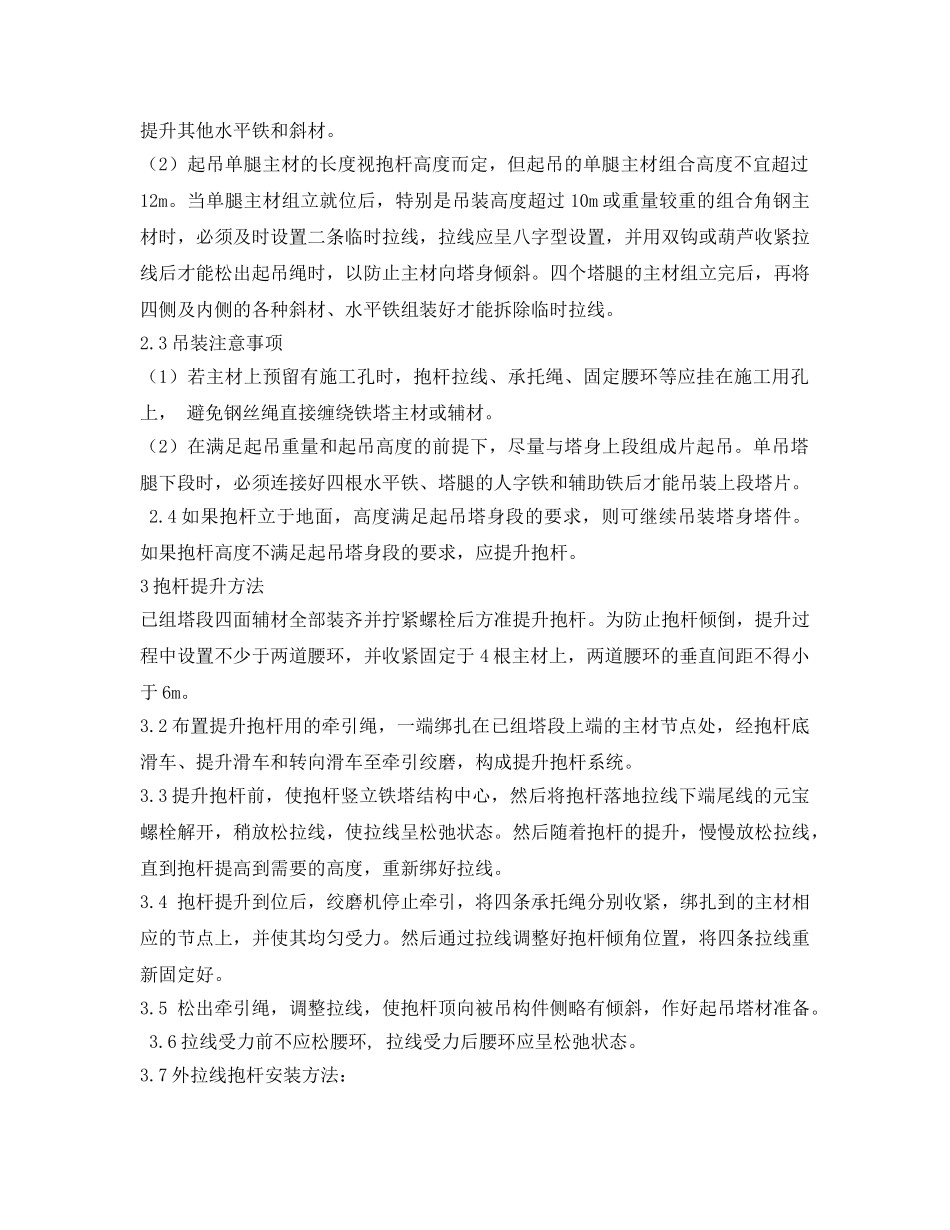

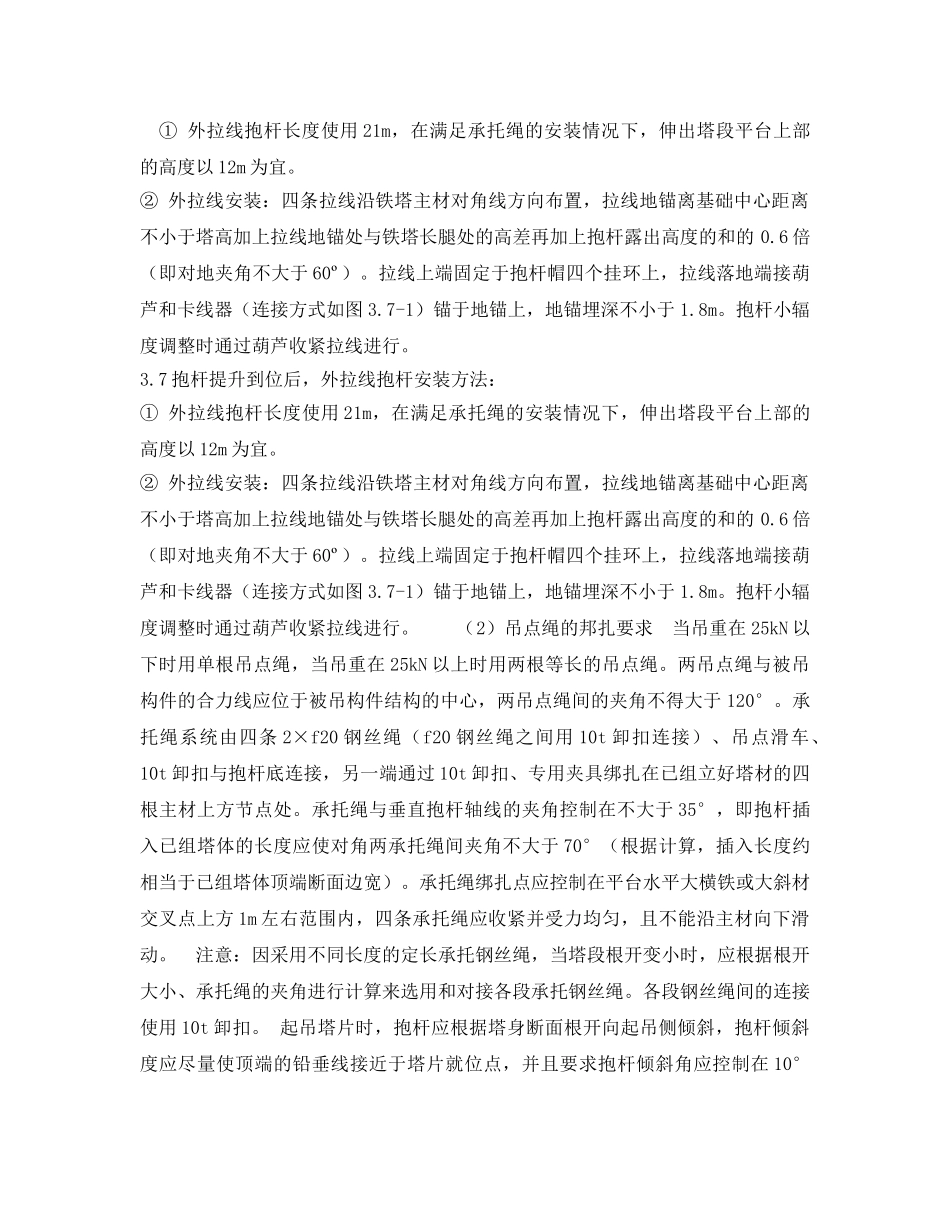

220KV输电线路组塔施工方案1组立抱杆1.1组立抱杆操作步骤是：（1）按抱杆各段的配置情况在地面组装好。15m长的抱杆采取倒落人字钢抱杆组立的方法，人字铝抱杆头抱带上抱杆帽，用3t卸扣分别与牵引绳及吊点绳滑车连接，现场布置见图1.1a。23m长的抱杆采取在基础中心立1根约5m高的钢抱杆（即组塔抱杆的两段），再利用钢抱杆吊立组塔抱杆的方法，但注意起吊滑车挂在抱杆拉线的上方，当起立组塔抱杆至起吊滑车不受力时，拆除起吊滑车，现场布置见图1.1b，工器具可在组塔工器具中选用。（2）抱杆组立好后，绑扎好各部位的晃绳及牵引绳。布置抱杆顶部的四条拉线，拉线落地端锚于在预先挖埋好的地锚上，拉线对地夹角小于60°。拉线本身要缠绕在拉线控制器（φ100×250mm钢管）上不少于5圈。调好后拉线在本体上打一背扣，用三个元宝螺栓卡在本线上收紧拉线受力后，即解除吊点，松出牵引绳及晃（3）抱杆底座用四根钢丝绳（托绳）分别与四个基墩或塔腿连接（绑扎处须垫有麻袋等保护物），再收紧钢丝绳后，把抱杆底部固定在塔中心位置。解除吊点，松出牵引绳及晃绳。（4）根据地形在横线路或顺线路方向布置牵引系统，牵引绳一端上绞磨，另一端通过转向滑车、抱杆顶的起吊滑车组，引至地面待起吊塔片的位置。（5）如果由于地形限制，整体起立抱杆其长度不能为抱杆全长时，在组立好塔腿后，再利用塔腿采用倒装方法接长抱杆。2塔腿吊装方法2.1单吊散装塔腿（1）对于根开大且半边塔腿较重或各塔腿不连成整体的塔号，塔腿段应采用单腿主材吊装的方法。此方法是将各腿的主材或组合角钢主材装上一些辅助材（斜材和水平铁，各塔腿不连成整体的，可以连上和塔腿相连接的塔身主材），分别逐腿吊装。主材的顶端应悬挂好开口滑车并穿入Ф12.5的钢丝绳，以便主材组立后用来提升其他水平铁和斜材。（2）起吊单腿主材的长度视抱杆高度而定，但起吊的单腿主材组合高度不宜超过12m。当单腿主材组立就位后，特别是吊装高度超过10m或重量较重的组合角钢主材时，必须及时设置二条临时拉线，拉线应呈八字型设置，并用双钩或葫芦收紧拉线后才能松出起吊绳时，以防止主材向塔身倾斜。四个塔腿的主材组立完后，再将四侧及内侧的各种斜材、水平铁组装好才能拆除临时拉线。2.3吊装注意事项（1）若主材上预留有施工孔时，抱杆拉线、承托绳、固定腰环等应挂在施工用孔上，避免钢丝绳直接缠绕铁塔主材或辅材。（2）在满足起吊重量和起吊高度的前提下，尽量与塔身上段组成片起吊。单吊塔腿下段时，必须连接好四根水平铁、塔腿的人字铁和辅助铁后才能吊装上段塔片。2.4如果抱杆立于地面，高度满足起吊塔身段的要求，则可继续吊装塔身塔件。如果抱杆高度不满足起吊塔身段的要求，应提升抱杆。3抱杆提升方法已组塔段四面辅材全部装齐并拧紧螺栓后方准提升抱杆。为防止抱杆倾倒，提升过程中设置不少于两道腰环，并收紧固定于4根主材上，两道腰环的垂直间距不得小于6m。3.2布置提升抱杆用的牵引绳，一端绑扎在已组塔段上端的主材节点处，经抱杆底滑车、提升滑车和转向滑车至牵引绞磨，构成提升抱杆系统。3.3提升抱杆前，使抱杆竖立铁塔结构中心，然后将抱杆落地拉线下端尾线的元宝螺栓解开，稍放松拉线，使拉线呈松弛状态。然后随着抱杆的提升，慢慢放松拉线，直到抱杆提高到需要的高度，重新绑好拉线。3.4抱杆提升到位后，绞磨机停止牵引，将四条承托绳分别收紧，绑扎到的主材相应的节点上，并使其均匀受力。然后通过拉线调整好抱杆倾角位置，将四条拉线重新固定好。3.5松出牵引绳，调整拉线，使抱杆顶向被吊构件侧略有倾斜，作好起吊塔材准备。3.6拉线受力前不应松腰环,拉线受力后腰环应呈松弛状态。3.7外拉线抱杆安装方法：①外拉线抱杆长度使用21m，在满足承托绳的安装情况下，伸出塔段平台上部的高度以12m为宜。②外拉线安装：四条拉线沿铁塔主材对角线方向布置，拉线地锚离基础中心距离不小于塔高加上拉线地锚处与铁塔长腿处的高差再加上抱杆露出高度的和的0.6倍（即对地夹角不大于60º）。拉线上端固定于抱杆帽四个挂环上，拉线落地端接葫芦和卡线器（连接方式如图3.7-1）锚于地锚上，地锚埋深不小于1.8m。抱杆小辐度调整时...
