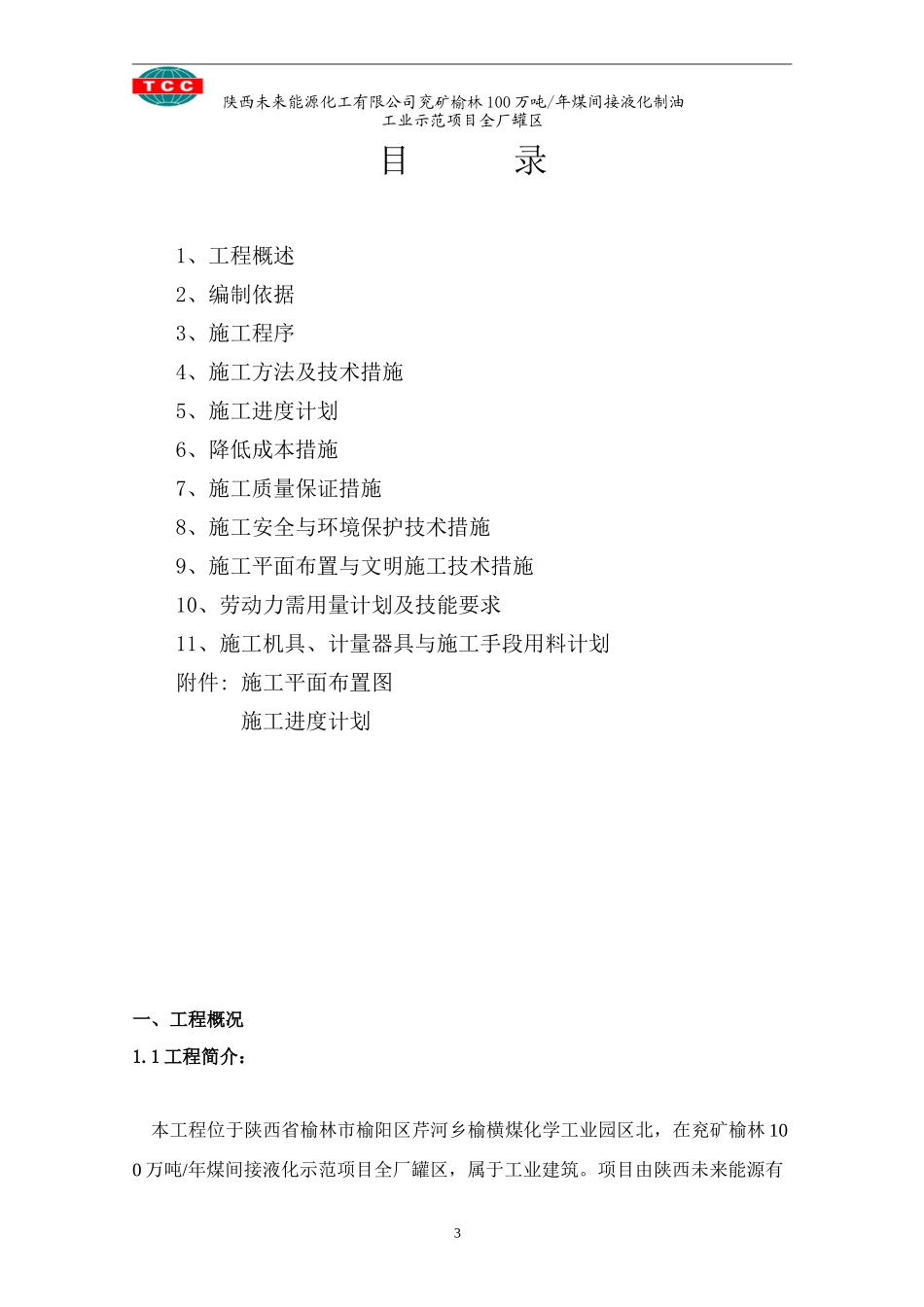

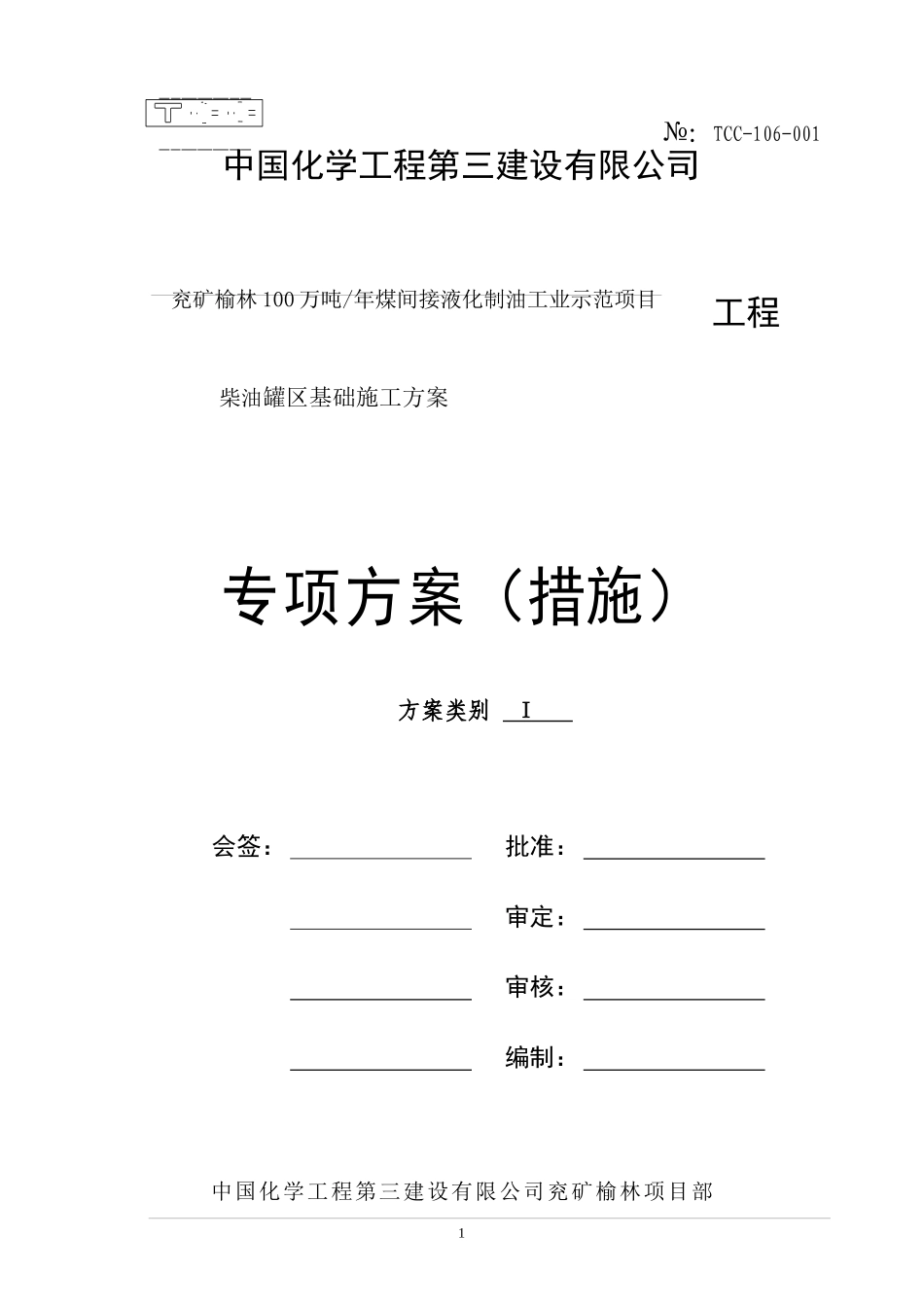

1中国化学工程第三建设有限公司兖矿榆林100万吨/年煤间接液化制油工业示范项目工程柴油罐区基础施工方案专项方案（措施）方案类别Ⅰ会签：批准：审定：审核：编制：中国化学工程第三建设有限公司兖矿榆林项目部№：TCC-106-0012陕西未来能源化工有限公司兖矿榆林100万吨/年煤间接液化制油工业示范项目全厂罐区2013年9月24日3陕西未来能源化工有限公司兖矿榆林100万吨/年煤间接液化制油工业示范项目全厂罐区目录1、工程概述2、编制依据3、施工程序4、施工方法及技术措施5、施工进度计划6、降低成本措施7、施工质量保证措施8、施工安全与环境保护技术措施9、施工平面布置与文明施工技术措施10、劳动力需用量计划及技能要求11、施工机具、计量器具与施工手段用料计划附件:施工平面布置图施工进度计划一、工程概况1.1工程简介：本工程位于陕西省榆林市榆阳区芹河乡榆横煤化学工业园区北，在兖矿榆林100万吨/年煤间接液化示范项目全厂罐区，属于工业建筑。项目由陕西未来能源有4陕西未来能源化工有限公司兖矿榆林100万吨/年煤间接液化制油工业示范项目全厂罐区限公司投资兴建，勘察单位是煤炭工业济南设计研究院有限公司，设计单位是中国天辰工程有限公司，监理单位是北京中恒信达工程项目管理有限公司，施工单位是中国化学工程第三建设有限公司，施工范围包含界区内所有建安工程。本工程为轻、重柴油储罐基础工程，结构设计使用年限为50年，建筑结构安全等级为二级，地基基础设计等级为丙类。抗震设防烈度为6度，建筑物场地类别为Ⅱ类。砼结构环境类别为地下结构、基础、露天环境为二b类，室内正常环境结构为一类。±0.000相当于绝对标高1179.10m。基础施工完毕后应及时砂土回填，压实系数不小于0.94。材料:钢筋规格有HPB300、HRB400规格钢筋；混凝土：垫层为C15，基础及环墙为C30，储罐混凝土基础（环墙、刚性垫层）采用抗渗混凝土，抗渗等级为S8。钢筋砼结构基础受力钢筋保护层厚度：40mm环墙钢筋保护层为：35mm1.2主要技术参数：该工程南北长为159米、东西宽96米，主要包括SJ-162AV101A/B、SJ-162AV102A～D六个油罐基础、泵房及防火堤。工程结构形式具体形式如下：1.油罐基础下为CFG桩，基础底板底标高为-1.7m，基础下设100厚C15垫层，200厚的褥垫层，在基础边外放300mm，压实系数≥0.97。底板为200厚钢筋砼底板。2.油罐环墙外皮直径为31.7m，环墙厚700，墙高2700，顶标高为1.200。环墙内部做法为：基础杂填土清除、粘性土或素土夯实，压实系数≥0.97；300厚的砂垫层，100mm厚沥青砂绝缘层。该设备基础共设计三个后浇带。3.防火堤长为140米、宽96米混凝土墙，基础承台高300，墙厚200，墙高2.8米。详细工程结构形式见下页图：5陕西未来能源化工有限公司兖矿榆林100万吨/年煤间接液化制油工业示范项目全厂罐区泵房长为45米、宽10米，高7.0米（屋脊高7.15米），工程主要包括18个框架柱;泵设备基础SJ-162AP102A～C、SJ-162AP104A～E等。工程结构形式具体形式如下：1.基础为独立基础，基础底板底标高为-2.1m，基础下设100厚C15垫层，基础间设JL**，柱断面为500*600、500*500；建筑高7.0米，设梁、板，板厚150。2.内设设备基础SJ-162AP102A～C、SJ-162AP104A～E共8个基础（暂定），断面2.13*1.0，高1.3米，详细工程结构形式见下页图：6陕西未来能源化工有限公司兖矿榆林100万吨/年煤间接液化制油工业示范项目全厂罐区二、编制依据2.1此施工方案根据业主下发的施工图编制；2.2施工合同；2.3地质勘察报告；2.4批准的施工组织设计；2.5国家有关施工技术、安全规范、规程序号施工技术规范名称规范代号1工程测量规范GB50026-20077陕西未来能源化工有限公司兖矿榆林100万吨/年煤间接液化制油工业示范项目全厂罐区2混凝土结构工程施工质量验收规范GB50204-20113建筑工程质量验收统一标准GB50300-20014钢筋混凝土用热轧光圆钢筋GB1499.1-20085钢筋混凝土用热轧带肋钢筋GB1499.2-20076钢筋混凝土结构平面表示法11G101-1~37钢筋焊接及验收规范JGJ18-20128钢筋机械连接技术规程JGJ107-20109混凝土泵送施工技术规程JGJ/T10-201110混凝土质量控制标准GB50164-201111施工现场临时用电安全技术规范JGJ46-2...
