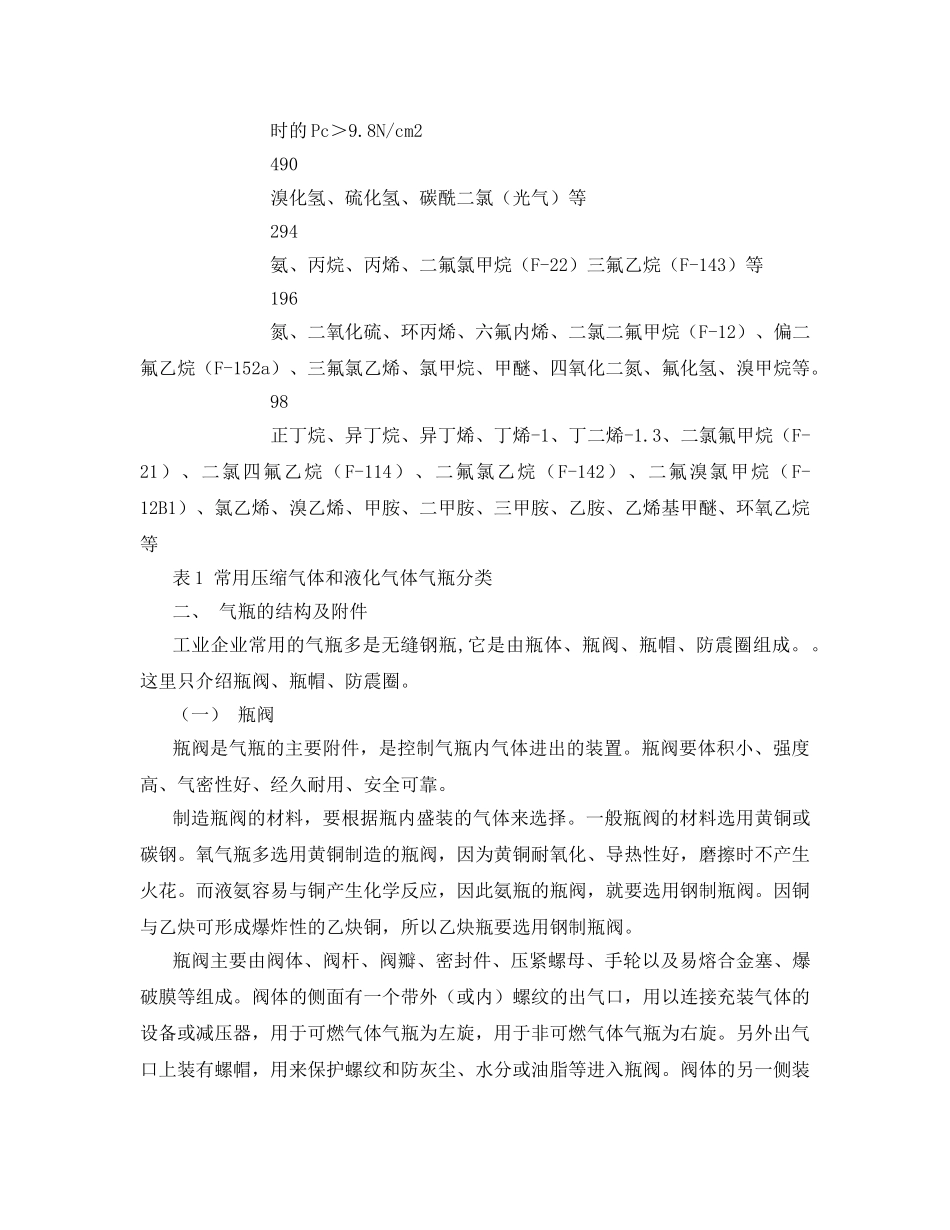

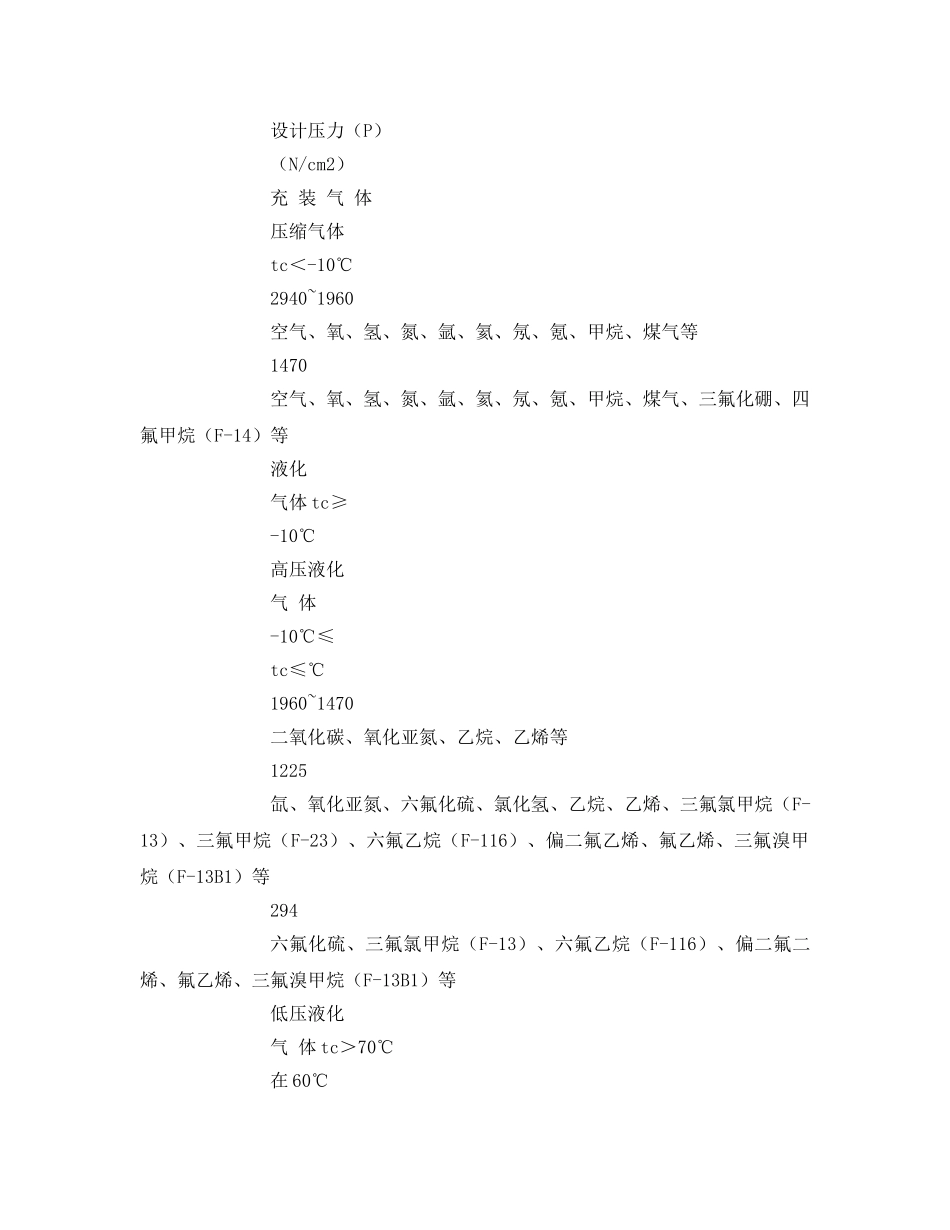

气瓶的安全技术一、气瓶的概述和分类（一）概述气瓶也是一种压力容器。对压力容器的安全要求，一般讲对气瓶也是适用的。但由于气瓶在使用方面有它的特殊性，因此为保证安全，气瓶除符合压力容器的安全要求外，还要有一些特殊要求。按照国家颁发的《气瓶安全监察规程》的适用范围是设计压力为9.8~2940N/cm＜sup＞2＜sup＞（表压），容积不大于1m＜sup＞3＜sup＞，盛装压缩气体和液化气体的钢质气瓶。玻璃钢气瓶、溶解乙炔气瓶也属于《气瓶安全监察规程》的监察范围。气瓶是储运式压力容器。它在生产中使用日益广泛。目前使用最多的是无缝钢瓶，其公称容积为40l，外径219mm。此外液化石油气瓶的公称容积装重有10kg、15kg、20kg、50kg等四种。溶解乙炔气瓶的公称容积有≤25l（直径200mm）、40l（直径250mm）、50l（直径250mm）、60l（直径300mm）等四种。还有公称容积为400l、800l盛装液氯0.5t、1t的焊接气瓶等。因此，从气瓶的设计、制造、使用上全面加强管理是十分必要的。（二）气瓶的分类气瓶的分类方法很多。按气瓶充装气体的物理性质分为压缩气体气瓶、液化气体气瓶（高压液化气体、低压液化气体）；按充装气体的化学性质分为惰性气体气瓶、助燃气体气瓶、易燃气体气瓶和有毒气体气瓶；按气瓶设计压力分为高压气瓶（2940、1960、1470、1225N/cm＜sup＞2＜sup＞）和中压气瓶（784、490、294、19698N/cm＜sup＞2＜sup＞）；按制造材料分为钢制气瓶（不锈钢气瓶）、玻璃钢气瓶；按气瓶结构分为无缝气瓶和焊接气瓶。为了便于管理，将《气瓶安全监察规程》中按照设计压力对常用压缩气体和液化气瓶分类，用表1表示。气体类别设计压力（P）（N/cm2）充装气体压缩气体tc＜-10℃2940~1960空气、氧、氢、氮、氩、氦、氖、氪、甲烷、煤气等1470空气、氧、氢、氮、氩、氦、氖、氪、甲烷、煤气、三氟化硼、四氟甲烷（F-14）等液化气体tc≥-10℃高压液化气体-10℃≤tc≤℃1960~1470二氧化碳、氧化亚氮、乙烷、乙烯等1225氙、氧化亚氮、六氟化硫、氯化氢、乙烷、乙烯、三氟氯甲烷（F-13）、三氟甲烷（F-23）、六氟乙烷（F-116）、偏二氟乙烯、氟乙烯、三氟溴甲烷（F-13B1）等294六氟化硫、三氟氯甲烷（F-13）、六氟乙烷（F-116）、偏二氟二烯、氟乙烯、三氟溴甲烷（F-13B1）等低压液化气体tc＞70℃在60℃时的Pc＞9.8N/cm2490溴化氢、硫化氢、碳酰二氯（光气）等294氨、丙烷、丙烯、二氟氯甲烷（F-22）三氟乙烷（F-143）等196氮、二氧化硫、环丙烯、六氟内烯、二氯二氟甲烷（F-12）、偏二氟乙烷（F-152a）、三氟氯乙烯、氯甲烷、甲醚、四氧化二氮、氟化氢、溴甲烷等。98正丁烷、异丁烷、异丁烯、丁烯-1、丁二烯-1.3、二氯氟甲烷（F-21）、二氯四氟乙烷（F-114）、二氟氯乙烷（F-142）、二氟溴氯甲烷（F-12B1）、氯乙烯、溴乙烯、甲胺、二甲胺、三甲胺、乙胺、乙烯基甲醚、环氧乙烷等表1常用压缩气体和液化气体气瓶分类二、气瓶的结构及附件工业企业常用的气瓶多是无缝钢瓶,它是由瓶体、瓶阀、瓶帽、防震圈组成。。这里只介绍瓶阀、瓶帽、防震圈。（一）瓶阀瓶阀是气瓶的主要附件，是控制气瓶内气体进出的装置。瓶阀要体积小、强度高、气密性好、经久耐用、安全可靠。制造瓶阀的材料，要根据瓶内盛装的气体来选择。一般瓶阀的材料选用黄铜或碳钢。氧气瓶多选用黄铜制造的瓶阀，因为黄铜耐氧化、导热性好，磨擦时不产生火花。而液氨容易与铜产生化学反应，因此氨瓶的瓶阀，就要选用钢制瓶阀。因铜与乙炔可形成爆炸性的乙炔铜，所以乙炔瓶要选用钢制瓶阀。瓶阀主要由阀体、阀杆、阀瓣、密封件、压紧螺母、手轮以及易熔合金塞、爆破膜等组成。阀体的侧面有一个带外（或内）螺纹的出气口，用以连接充装气体的设备或减压器，用于可燃气体气瓶为左旋，用于非可燃气体气瓶为右旋。另外出气口上装有螺帽，用来保护螺纹和防灰尘、水分或油脂等进入瓶阀。阀体的另一侧装有易熔塞或爆破片。当瓶内温度、压力上升超过规定，易熔塞熔化或爆破膜爆破而泄压，防止气瓶爆炸。阀部下端是带锥形螺纹的尾部，用以和气瓶的瓶体连接。采用锥形螺纹连接，除有较好的气密性外，同时还能减小瓶内气体压力对瓶阀的作用面积...
