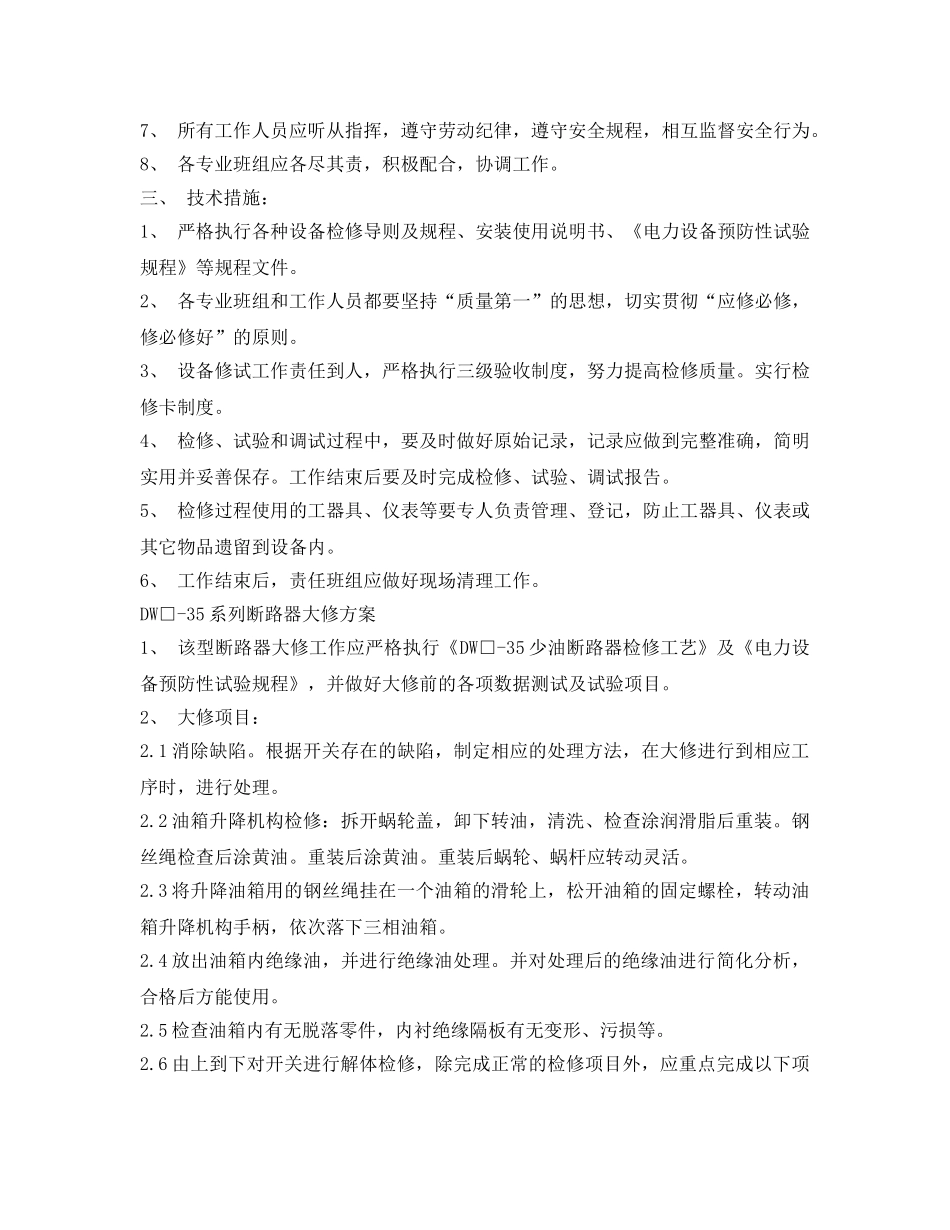

35KV开关大修组织、技术措施大庄子变电站大晨线3522开关大修周期已到，根据嘉峪关电业局20xx年5月份计划任务书，定于20xx年5月24至26日对此开关进行大修，为贯彻落实预防为主的检修方针，做到应修必修、修必修好，保证检修工作的顺利进行，特制定以下安全、技术、组织措施：一、安全措施：1、所有参加检修人员要熟记《电业安全工作规程》，严格执行安规中保证安全的组织措施和技术措施，防止发生事故，做到安全第一、质量第一。2、检修、试验用电源应通过专用的刀闸板，电气部件应绝缘良好，完整无损。3、检修、试验交叉工作时，应事先通过总负责人许可，统一指挥，协调工作。4、检修过程中，操动机构应有专人看守。5、进入工作现场，必须戴安全帽、穿工作服；在带电设备区梯子、管子等长物，应两人放倒搬运，并与带电设备保持足够的安全距离。6、工作人员在开关上或上、下开关时应系好安全带，防止高空坠落。二、组织措施：1、本次大修由检修、试验、油务共三个班组参加；各专业班组应做好准备工作，一切所用设备及工器具要事先准备齐全，检查完好无损。2、总工作负责人为：__________，负责本次大修工作的协调与组织，并负责安全措施及检修工艺的落实；3、现场专职安全员：__________，负责本次大修工作安全措施的落实及现场安全的监督；4、检修班负责人为：__________，负责本次大喜工作中开关的解体检修与组装工作，并配合进行电气试验。5、试验班负责人为：__________，负责本次大修工作中开关大修前、大修中、大修后的电气试验工作。6、油务班负责人为：__________，负责本次大修工作中开关的放油、注油、绝缘油的处理及大修前后绝缘油的试验工作。7、所有工作人员应听从指挥，遵守劳动纪律，遵守安全规程，相互监督安全行为。8、各专业班组应各尽其责，积极配合，协调工作。三、技术措施：1、严格执行各种设备检修导则及规程、安装使用说明书、《电力设备预防性试验规程》等规程文件。2、各专业班组和工作人员都要坚持“质量第一”的思想，切实贯彻“应修必修，修必修好”的原则。3、设备修试工作责任到人，严格执行三级验收制度，努力提高检修质量。实行检修卡制度。4、检修、试验和调试过程中，要及时做好原始记录，记录应做到完整准确，简明实用并妥善保存。工作结束后要及时完成检修、试验、调试报告。5、检修过程使用的工器具、仪表等要专人负责管理、登记，防止工器具、仪表或其它物品遗留到设备内。6、工作结束后，责任班组应做好现场清理工作。DW□-35系列断路器大修方案1、该型断路器大修工作应严格执行《DW□-35少油断路器检修工艺》及《电力设备预防性试验规程》，并做好大修前的各项数据测试及试验项目。2、大修项目：2.1消除缺陷。根据开关存在的缺陷，制定相应的处理方法，在大修进行到相应工序时，进行处理。2.2油箱升降机构检修：拆开蜗轮盖，卸下转油，清洗、检查涂润滑脂后重装。钢丝绳检查后涂黄油。重装后涂黄油。重装后蜗轮、蜗杆应转动灵活。2.3将升降油箱用的钢丝绳挂在一个油箱的滑轮上，松开油箱的固定螺栓，转动油箱升降机构手柄，依次落下三相油箱。2.4放出油箱内绝缘油，并进行绝缘油处理。并对处理后的绝缘油进行简化分析，合格后方能使用。2.5检查油箱内有无脱落零件，内衬绝缘隔板有无变形、污损等。2.6由上到下对开关进行解体检修，除完成正常的检修项目外，应重点完成以下项目和步骤：a：灭弧室检修、清洗。B：触头检修，要认真进行检查。C：中间机构箱检修，变直机构应无变形、卡涩。2.7油箱清洗。2.8断路器的组装。2.9操作机构的解体检修，清洗各部连板、轴销等，并涂润滑脂。组装后应进行模拟分合动作，应灵活可靠，无卡涩现象。2.10整体调试：各项数据应符合相应型号开关的技术要求。2.11接线板、线夹等检修，接触面应涂中性凡士林。2.12清扫、修理直流接触器触点，并检查接触器动作情况。2.13手动千斤慢合闸，检查辅助开关的分合位置及动作情况。检查辅助开关是否固定牢固，切换是否灵活，位置是否正确。应保证在合闸过程中，断路器动静触头接触之前先投入分闸辅助回路，在合闸末期后断开合闸辅助回路。断路器跳闸后可靠断开分闸辅助...
