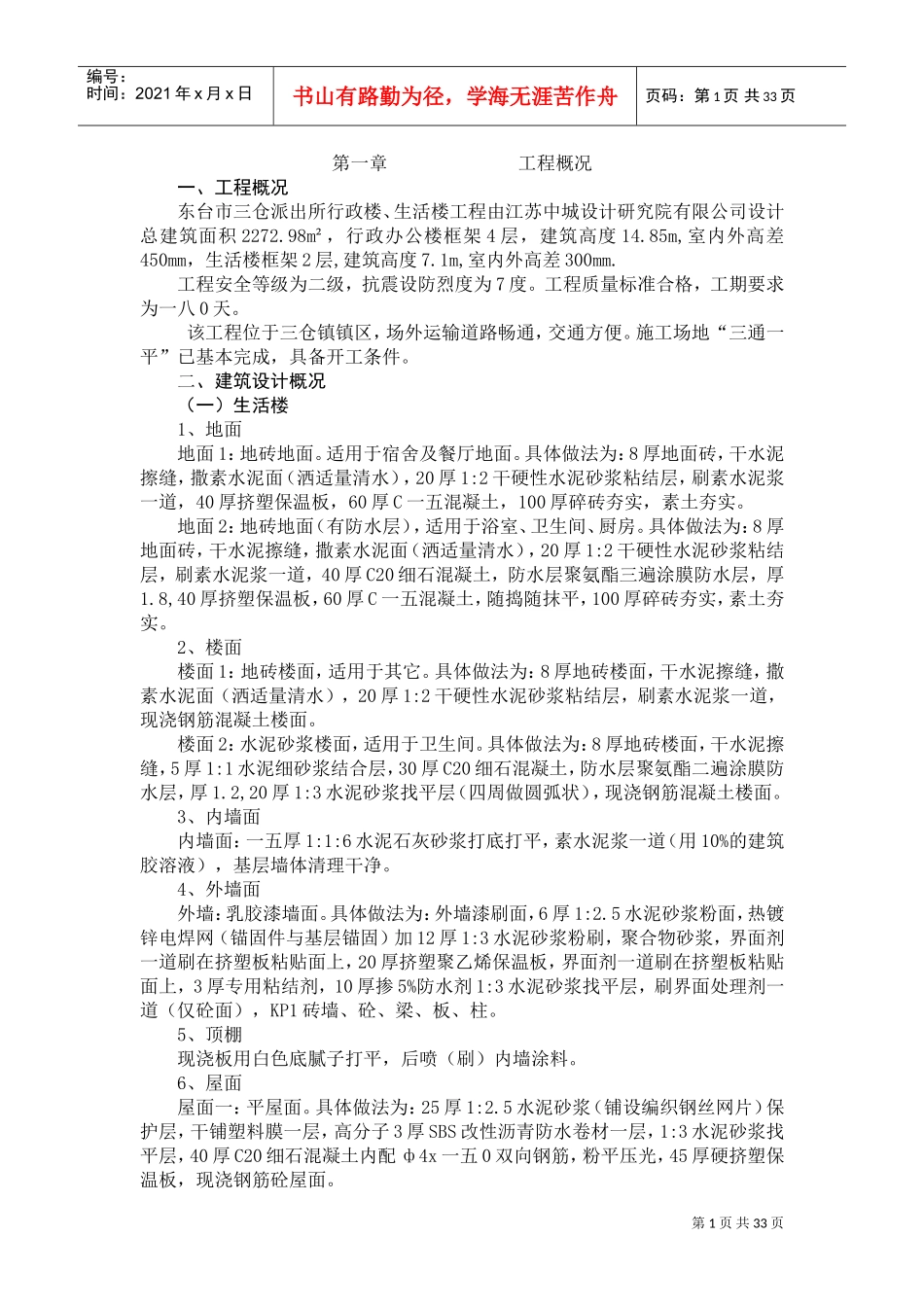

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页第一章工程概况一、工程概况东台市三仓派出所行政楼、生活楼工程由江苏中城设计研究院有限公司设计总建筑面积2272.98m²，行政办公楼框架4层，建筑高度14.85m,室内外高差450mm，生活楼框架2层,建筑高度7.1m,室内外高差300mm.工程安全等级为二级，抗震设防烈度为7度。工程质量标准合格，工期要求为一八0天。该工程位于三仓镇镇区，场外运输道路畅通，交通方便。施工场地“三通一平”已基本完成，具备开工条件。二、建筑设计概况（一）生活楼1、地面地面1：地砖地面。适用于宿舍及餐厅地面。具体做法为：8厚地面砖，干水泥擦缝，撒素水泥面（洒适量清水），20厚1:2干硬性水泥砂浆粘结层，刷素水泥浆一道，40厚挤塑保温板，60厚C一五混凝土，100厚碎砖夯实，素土夯实。地面2：地砖地面（有防水层），适用于浴室、卫生间、厨房。具体做法为：8厚地面砖，干水泥擦缝，撒素水泥面（洒适量清水），20厚1:2干硬性水泥砂浆粘结层，刷素水泥浆一道，40厚C20细石混凝土，防水层聚氨酯三遍涂膜防水层，厚1.8,40厚挤塑保温板，60厚C一五混凝土，随捣随抹平，100厚碎砖夯实，素土夯实。2、楼面楼面1：地砖楼面，适用于其它。具体做法为：8厚地砖楼面，干水泥擦缝，撒素水泥面（洒适量清水），20厚1:2干硬性水泥砂浆粘结层，刷素水泥浆一道，现浇钢筋混凝土楼面。楼面2：水泥砂浆楼面，适用于卫生间。具体做法为：8厚地砖楼面，干水泥擦缝，5厚1:1水泥细砂浆结合层，30厚C20细石混凝土，防水层聚氨酯二遍涂膜防水层，厚1.2,20厚1:3水泥砂浆找平层（四周做圆弧状），现浇钢筋混凝土楼面。3、内墙面内墙面：一五厚1:1:6水泥石灰砂浆打底打平，素水泥浆一道（用10%的建筑胶溶液），基层墙体清理干净。4、外墙面外墙：乳胶漆墙面。具体做法为：外墙漆刷面，6厚1:2.5水泥砂浆粉面，热镀锌电焊网（锚固件与基层锚固）加12厚1:3水泥砂浆粉刷，聚合物砂浆，界面剂一道刷在挤塑板粘贴面上，20厚挤塑聚乙烯保温板，界面剂一道刷在挤塑板粘贴面上，3厚专用粘结剂，10厚掺5%防水剂1:3水泥砂浆找平层，刷界面处理剂一道（仅砼面），KP1砖墙、砼、梁、板、柱。5、顶棚现浇板用白色底腻子打平，后喷（刷）内墙涂料。6、屋面屋面一：平屋面。具体做法为：25厚1:2.5水泥砂浆（铺设编织钢丝网片）保护层，干铺塑料膜一层，高分子3厚SBS改性沥青防水卷材一层，1:3水泥砂浆找平层，40厚C20细石混凝土内配ф4x一五0双向钢筋，粉平压光，45厚硬挤塑保温板，现浇钢筋砼屋面。第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页屋面二：S型瓦（坡屋面）。具体做法为：S型瓦卧浆铺贴，25厚1:2水泥砂浆加镀锌钢丝网找平，钢丝网主轴处断开，45厚硬挤塑保温板，平行屋脊干铺油毡一层（搭接大于100mm），40厚C20细石砼现浇层，内配ф4x一五0双向钢筋，主轴位置设一五mm分隔缝，缝处加贴油毡一层，每边大于100mm，石棉瓦，檩条，间距按结构设计。（二）行政楼1、地面地面1：地砖地面。具体做法为：8厚地面砖，干水泥擦缝，撒素水泥面（洒适量清水），20厚1:2干硬性水泥砂浆粘结层，刷素水泥浆一道，40厚挤塑保温板60厚C一五混凝土，100厚碎砖夯实，素土夯实。地面2：地砖地面（有防水层），适用于浴室、卫生间、厨房。具体做法为：8厚地面砖，干水泥擦缝，撒素水泥面（洒适量清水），20厚1:2干硬性水泥砂浆粘结层，刷素水泥浆一道，40厚C20细石混凝土，防水层聚氨酯三遍涂膜防水层，厚1.8,40厚挤塑保温板，60厚C一五混凝土，随捣随抹平，100厚碎砖夯实，素土夯实。2、楼面楼面1：地砖楼面，适用于其它。具体做法为：8厚地砖楼面，干水泥擦缝，撒素水泥面（洒适量清水），20厚1:2干硬性水泥砂浆粘结层，刷素水泥浆一道，现浇钢筋混凝土楼面。楼面2：水泥砂浆楼面，适用于卫生间。具体做法为：8厚地砖楼面，干水泥擦缝，5厚1:1水泥细砂浆结合层，30厚C20细石混凝土，防水层聚氨酯二遍涂膜防水层，厚1.2,20厚1:3水泥砂浆找平层（四周做圆弧状），现浇钢筋混凝土楼面。3、内墙面内墙面：刷乳胶漆，柔性耐水腻...
