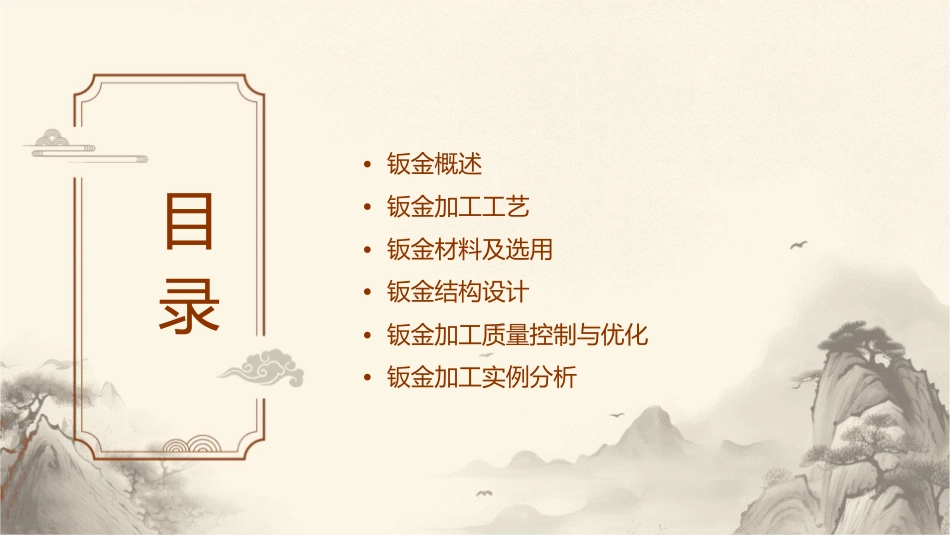

必备钣金基础知识课件•钣金概述目•钣金加工工艺•钣金材料及选用•钣金结构设计录•钣金加工质量控制与优化•钣金加工实例分析01CATALOGUE钣金概述钣金的定义与分类钣金定义钣金是一种金属薄板，通常用于制造金属外壳、容器和结构件。钣金分类根据加工方法和材料厚度，钣金可分为冷轧板、热轧板、不锈钢板、镀锌板等多种类型。钣金的基本性质010203材料的机械性质防腐性能加工性能钣金具有较高的强度、塑性和韧性，适合用于制造承受一定载荷的结构件。镀锌板等具有较好的防腐性能，可用于室外或潮湿环境。钣金易于切割、成型和焊接，加工方便。钣金的应用领域工业制造建筑装饰家用电器钣金广泛应用于汽车、航空航天、电子、机械设备等制造行业。钣金用于建筑物的外墙、屋顶、门窗等装饰结构。家电产品如冰箱、洗衣机等的外壳和内部结构件常采用钣金制造。02CATALOGUE钣金加工工艺切割工艺激光切割水切割使用高功率激光束照射金属板材，通过控制激光束的移动轨迹，将金属板材切割成所需的形状。使用高压水流将金属板材切割成所需的形状。等离子切割剪切切割使用高温的等离子弧照射金属使用剪切机床将金属板材切割成所需的形状。板材，通过移动割炬将金属板材切割成所需的形状。弯曲工艺压弯将金属板材放置在压弯模具之间，通过施加外力，使金属板材弯曲成所需的形状。滚弯将金属板材放置在滚轮之间，通过调整滚轮之间的距离，使金属板材弯曲成所需的形状。折弯将金属板材放置在折弯模具之间，通过施加外力和折弯模具的形状，使金属板材弯曲成所需的形状。折弯工艺U型折弯将金属板材放置在U型折弯模具之间，通过施加外力和U型折弯模具的形状，使金属板材弯曲成U型形状。扭曲折弯将金属板材放置在扭曲折弯模具之间，通过施加外力和扭曲折弯模具的形状，使金属板材弯曲成扭曲形状。焊接工艺电弧焊激光焊接等离子焊接使用电弧作为热源，将金属板材焊接在一起。使用激光作为热源，将金属板材焊接在一起。使用等离子弧作为热源，将金属板材焊接在一起。表面处理工艺喷漆将金属板材表面喷涂上油漆，以增加美观度和保护层。电镀将金属板材放入电镀液中，通过电化学反应在金属板材表面沉积上一层金属或合金层，以增加耐磨性和美观度。03CATALOGUE钣金材料及选用钣金材料的分类及特点金属材料包括钢材、铝合金、铜合金等，具有较高的强度、韧性和耐磨性。非金属材料如塑料、橡胶、木材等，具有轻质、防潮、耐腐蚀等特性。复合材料由两种或两种以上不同性质的材料组成，具有各组成材料的优异性能。常用钣金材料的性质及应用钢材常见的钣金材料，具有较高的强度和韧性，易于加工和焊接，广泛用于建筑、机械、汽车等领域。铝合金轻质、耐腐蚀，易于加工和表面处理，广泛用于航空、电子、包装等领域。铜合金导电、导热性能优良，抗腐蚀性能较好，用于电气、建筑、制造等领域。钣金材料的选用原则及方法根据使用要求选择010203根据产品的工作环境、使用性能要求选择合适的材料。根据加工工艺选择考虑材料的加工工艺性能，如可塑性、可焊性、机械加工性能等。根据经济性选择在满足使用要求和加工工艺的前提下，选择价格适宜的材料。04CATALOGUE钣金结构设计钣金结构的基本要素板件板件是钣金结构的基本组成单元，包括各种形状的平板、弯曲件、型材等。连接方式连接方式的选择对钣金结构的强度、刚度和稳定性有重要影响，包括焊接、铆接、螺栓连接等。钣金件形状与尺寸形状和尺寸的设计应根据结构的功能要求、材料特性、制造工艺等因素综合考虑。钣金结构的强度及刚度设计强度要求钣金结构应具有足够的强度，能够承受各种预定的载荷和外力，如重力、风载、雪载等。刚度要求钣金结构应具有足够的刚度，避免在正常使用过程中产生过大的变形，保证设备的精度和稳定性。强度及刚度计算通过计算，确定钣金结构的应力、应变、挠度等参数，以满足强度和刚度要求。钣金结构的稳定性及可靠性设计稳定性要求钣金结构应具有足够的稳定性，防止在载荷作用下发生失稳或变形。可靠性要求钣金结构应具有足够的可靠性，保证在预期的使用寿命内正常工作，避免因疲劳、腐蚀等因素导致的失效。稳定性及可靠性校核通过校...
