高级维修电工职业资格认证培训方案VIP免费

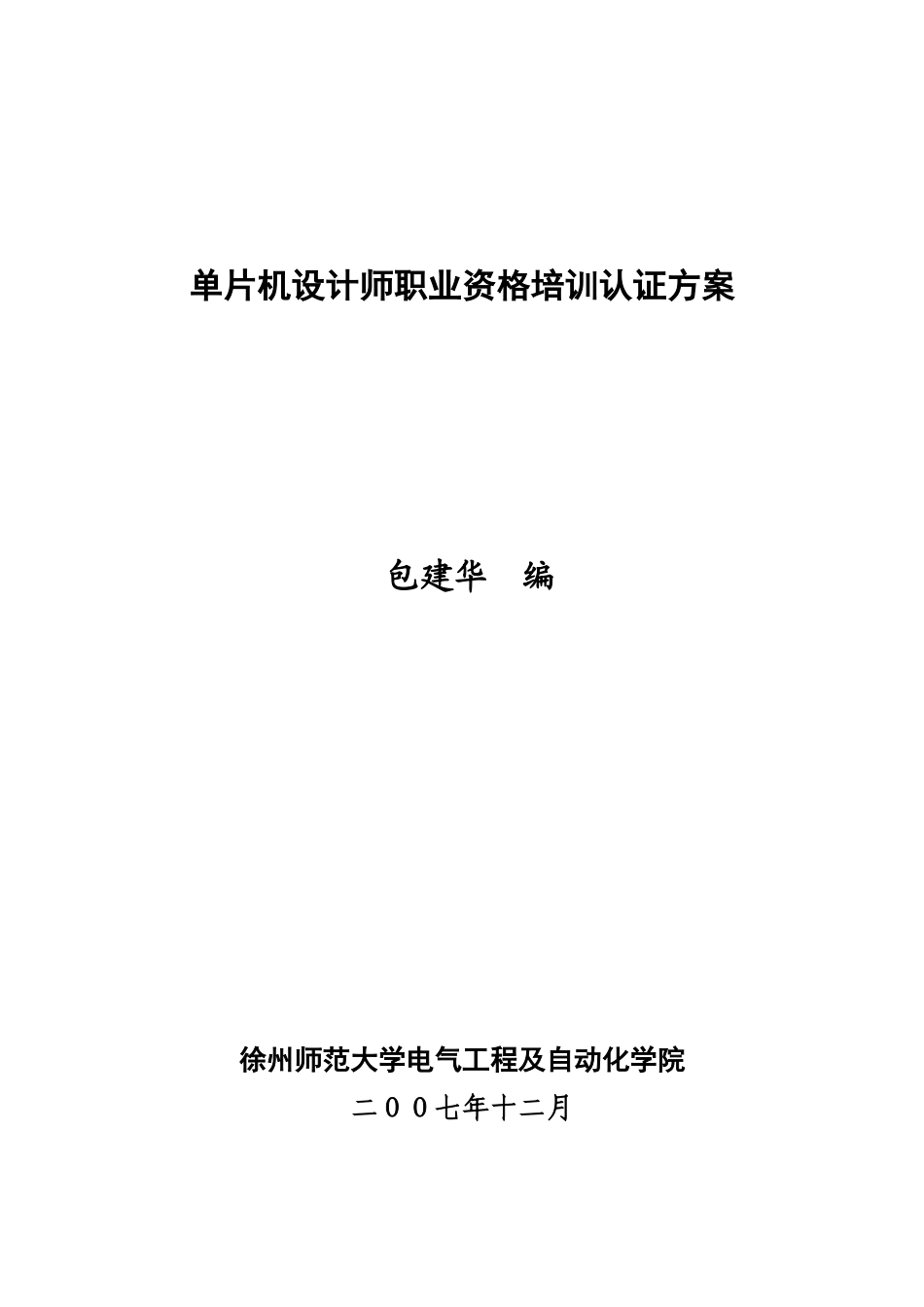

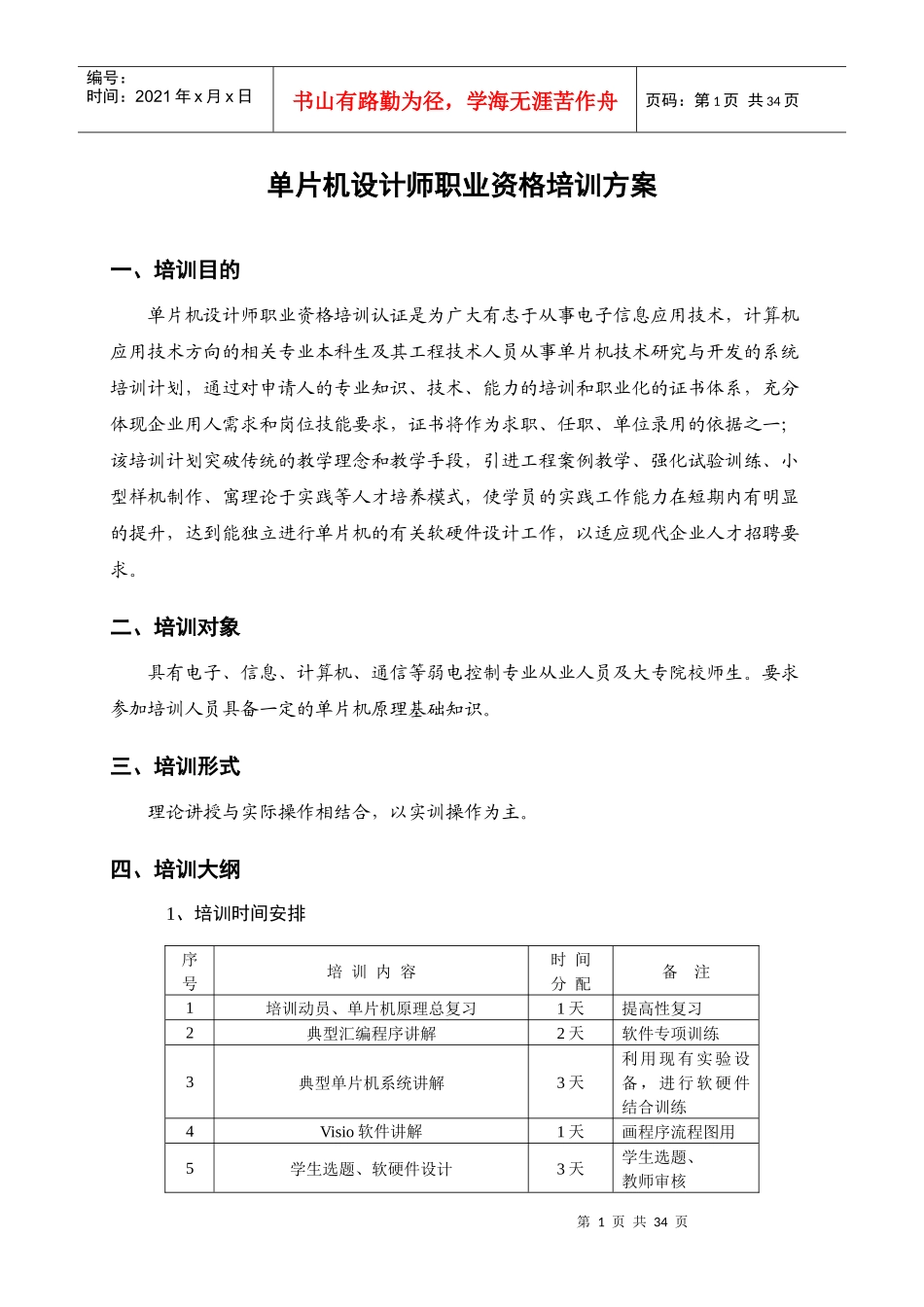

单片机设计师职业资格培训认证方案包建华编徐州师范大学电气工程及自动化学院二００七年十二月目录单片机设计师职业资格培训方案………………………1单片机设计师职业资格认证方案………………………4职业认证考试试卷样卷…………………………………12职业认证考试试卷样卷参考答案………………………19第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页单片机设计师职业资格培训方案一、培训目的单片机设计师职业资格培训认证是为广大有志于从事电子信息应用技术，计算机应用技术方向的相关专业本科生及其工程技术人员从事单片机技术研究与开发的系统培训计划，通过对申请人的专业知识、技术、能力的培训和职业化的证书体系，充分体现企业用人需求和岗位技能要求，证书将作为求职、任职、单位录用的依据之一；该培训计划突破传统的教学理念和教学手段，引进工程案例教学、强化试验训练、小型样机制作、寓理论于实践等人才培养模式，使学员的实践工作能力在短期内有明显的提升，达到能独立进行单片机的有关软硬件设计工作，以适应现代企业人才招聘要求。二、培训对象具有电子、信息、计算机、通信等弱电控制专业从业人员及大专院校师生。要求参加培训人员具备一定的单片机原理基础知识。三、培训形式理论讲授与实际操作相结合，以实训操作为主。四、培训大纲1、培训时间安排序号培训内容时间分配备注1培训动员、单片机原理总复习1天提高性复习2典型汇编程序讲解2天软件专项训练3典型单片机系统讲解3天利用现有实验设备，进行软硬件结合训练4Visio软件讲解1天画程序流程图用5学生选题、软硬件设计3天学生选题、教师审核第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页6制图（原理图、PCB图）3天Protel99环境7制板、检修板3天制版室8软硬件联合调试、培训总结4天出设计报告2、培训主要内容序号培训时间培训内容备注1第1天培训总动员；单片机原理总复习：单片机的基本结构，时序、最小应用系统、地址分配、管脚功能、复位电路；内部资源的配置，外部特性，单片机I/O端口及应用特性；80C51单片机存储器系统及操作方式；单片机的指令系统，主要指令的使用、编程技巧；51单片机的内部编程：I／O控制、定时器、中断系统；I/O口，A/D，D/A，键盘接口，LED显示接口，数码管显示等；最小硬件系统及其应用扩展：并行接口、串行接口扩展，串口通信通信协议设计。2第2-3天典型汇编程序讲解，主要包括查表类程序设计、代码转换类程序设计、数值运算类程序设计、数字滤波类程序设计、PID算法类程序设计等。边讲边练3第4-6天软硬件相结合的单片机典型系统训练，内容包括单片机的并/串口技术、定时器/中断技术、前向/后向通道技术、键盘/显示接口技术等。采用清华综合实验板+南京伟福仿真器相结合的实训模式，每个实训项目的硬件电路由清华实验板提供，软件编程在上位计算机的南京伟福集成开发环境中完成，软硬件联合调试通过伟福仿真器在线硬件仿真来实现。4第7天Visio软件讲解，边讲边练。教会学员用Visio软件绘制程序流程图、电路原理图及工程设计中常用面板图的绘制。5第8-10天教师指导学生选择设计课题，师生共同确定具有特第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页定功能的单片微机系统。在系统的硬件设计中，教师会指导学生查阅有关器件手册，提醒学生在进行实际电路系统的设计时既要考虑元器件连接间的“逻辑特性”，更要考虑“电气特性”，这是课堂理论教学中最容易被忽视的地方。6第11-13天在理论上完成单片微机系统硬件电路的设计后，学员要在计算机上用Protel软件进行电子制图，主要完成原理图和PCB（印制线路板）图的绘制。7第14-16天将PCB图用激光打印机双面打印在菲林纸上，然后在制版室用曝光法制成印制线路板。在焊接室完成元器件和集成块座的焊接之后，同学们要用万用表仔细检查电路板的电气连接特性，确保制作出的单片微机系统硬件电路正常工作。8第17-20天学员将自己编写的程序源代码用编程写入器烧录进单片微处理器，直至系统脱...
