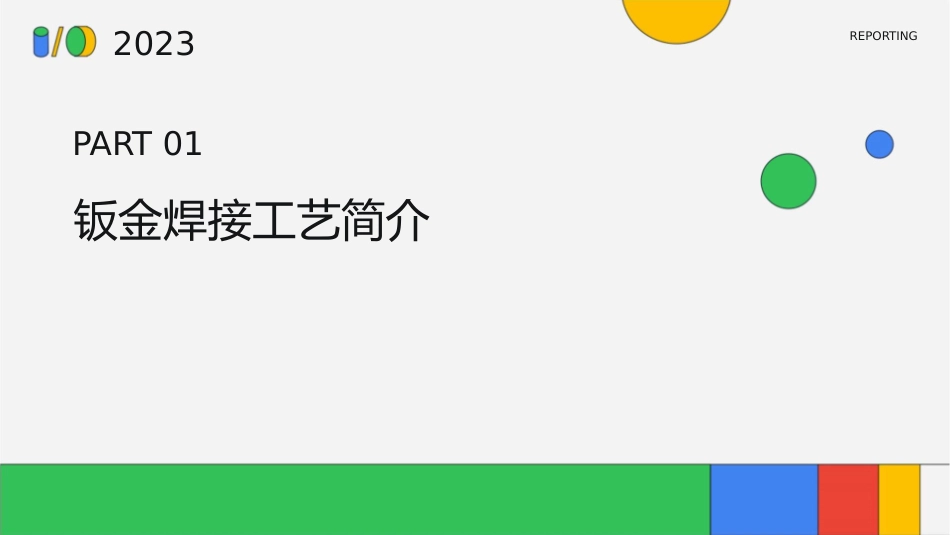

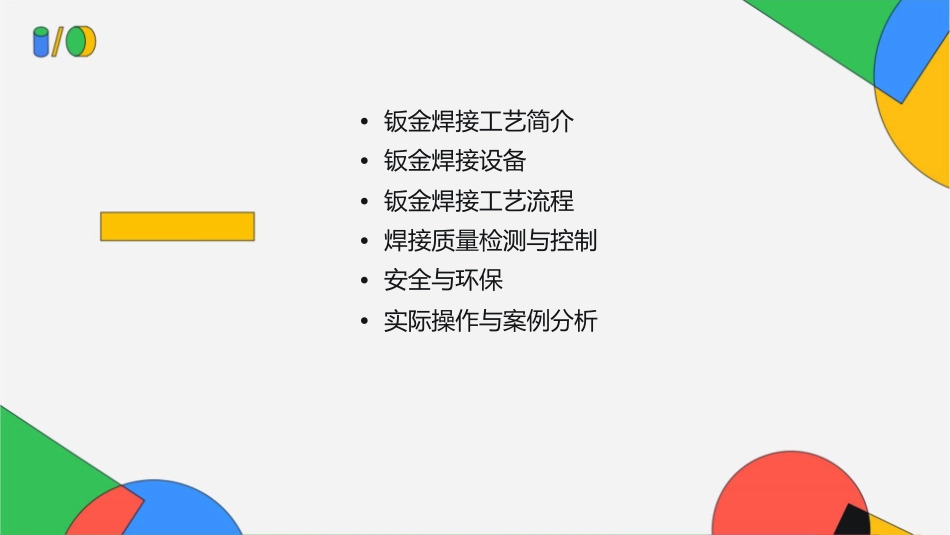

2023REPORTING钣金焊接工艺及设备教学课件•钣金焊接工艺简介•钣金焊接设备•钣金焊接工艺流程•焊接质量检测与控制•安全与环保•实际操作与案例分析2023REPORTINGPART01钣金焊接工艺简介焊接工艺的种类和特点熔化极气体保护焊通过熔化电极和填充焊丝实现焊接，适用于薄板和厚板。非熔化极气体保护焊超声波焊接利用超声波振动实现塑料、金属等材料的连接。使用钨极或等离子喷嘴作为电极，适用于薄板和厚板。电阻焊激光焊接通过电流在接触面产生热量实现焊接，适高能激光束聚焦在材料表面，实现高精度、高质量的焊接。用于薄板和厚板。钣金焊接的应用领域航空航天汽车制造用于飞机机身、机翼等关键部件的制造和维用于车身结构、车门、发动机等部件的制造和维修。修。造船工业建筑行业用于船体结构、甲板等部件的制造和维修。用于钢结构、钢筋混凝土结构等建筑部件的连接。焊接技术的发展趋势高效化自动化环保化智能化采用机器人和自动化设备实现焊接过程的智能化和自动化。减少焊接过程中产生的有害气体和烟尘，降低环境污染。利用传感器、机器视觉等技术提高焊接质量和精度。提高焊接速度和效率，降低生产成本。2023REPORTINGPART02钣金焊接设备焊接设备的分类和特点焊接设备的分类根据不同的分类标准，焊接设备可以分为多种类型。按工作原理可分为熔焊设备、压焊设备和钎焊设备；按用途可分为焊接机床、焊接生产线和焊接辅助设备等。焊接设备的特点不同类型的焊接设备具有不同的特点和使用范围。例如，手工电弧焊机结构简单、操作方便，适用于各种金属材料的焊接；气体保护焊机则具有高效、低成本、高质量的优点，广泛应用于汽车、船舶、航空航天等领域。常用焊接设备的操作和维护操作规程在操作焊接设备前，应先了解设备的结构和工作原理，熟悉操作规程和注意事项。操作时应严格按照操作规程进行，避免发生安全事故。日常维护焊接设备的日常维护包括定期检查设备的运行状态、清洁设备表面、更换易损件等。定期维护可以延长设备的使用寿命，提高设备的工作效率。新型焊接设备的介绍激光焊接机激光焊接机利用高能激光束照射工件，使工件表面材料迅速熔化、汽化或达到高塑性状态，从而实现焊接。激光焊接具有高精度、高速度、低热输入等优点，广泛应用于电子、汽车、航空航天等领域。机器人焊接机机器人焊接机采用机器人技术实现自动化焊接，具有高效率、高精度、高质量的优点。机器人焊接机适用于大规模生产和高强度焊接，是未来焊接技术的发展方向之一。2023REPORTINGPART03钣金焊接工艺流程焊接前的准备010203清理工作定位与固定检查工具和材料确保工件表面干净，无油污、锈迹或其他杂质。使用夹具或焊接台将工件固定，确保在焊接过程中不会发生移动。确保焊机、焊丝、保护气体等工具和材料准备齐全且性能良好。焊接操作步骤引弧焊接熄弧使用引弧器或焊条在工件表面轻轻划擦，产生电弧。调整焊机参数，使电弧稳定燃烧，然后按照预定的焊接路径进行焊接。完成焊接后，逐渐减小电流，直至电弧熄灭。焊接后的处理质量检查检查焊缝的外观、尺寸和致密性，清理焊渣确保符合要求。使用工具清除焊缝表面的焊渣和飞溅物。返修与补焊对不合格的焊缝进行返修或补焊。2023REPORTINGPART04焊接质量检测与控制焊接质量检测方法外观检测渗透检测通过目视、触摸等方法检查焊接表面利用渗透剂检查焊接接头的微小裂纹是否存在缺陷。和气孔。X射线检测超声波检测利用X射线技术检测焊接内部的结构利用超声波的反射和穿透特性检测焊和缺陷。接内部缺陷。焊接缺陷及其预防措施裂纹气孔控制焊接参数，选择合适的焊接材料，避免应力集中。保持焊接区域清洁，控制焊接速度和电流。未熔合夹渣确保焊缝充分熔合，调整焊接角度和速度。选用合适的焊接材料，控制焊接电流和速度。焊接质量控制与管理制定焊接工艺规范焊接过程监控明确焊接参数、材料、设备等要求，确保焊接质量稳定。通过实时监测和记录焊接参数，及时调整工艺参数，确保焊接质量。焊工技能培训质量管理体系提高焊工技能水平，确保焊工能够熟练掌握焊接工艺。建立完善的质量管理体系，对焊接过程进行全面监控和管理，确保产品质量。2023REPOR...
