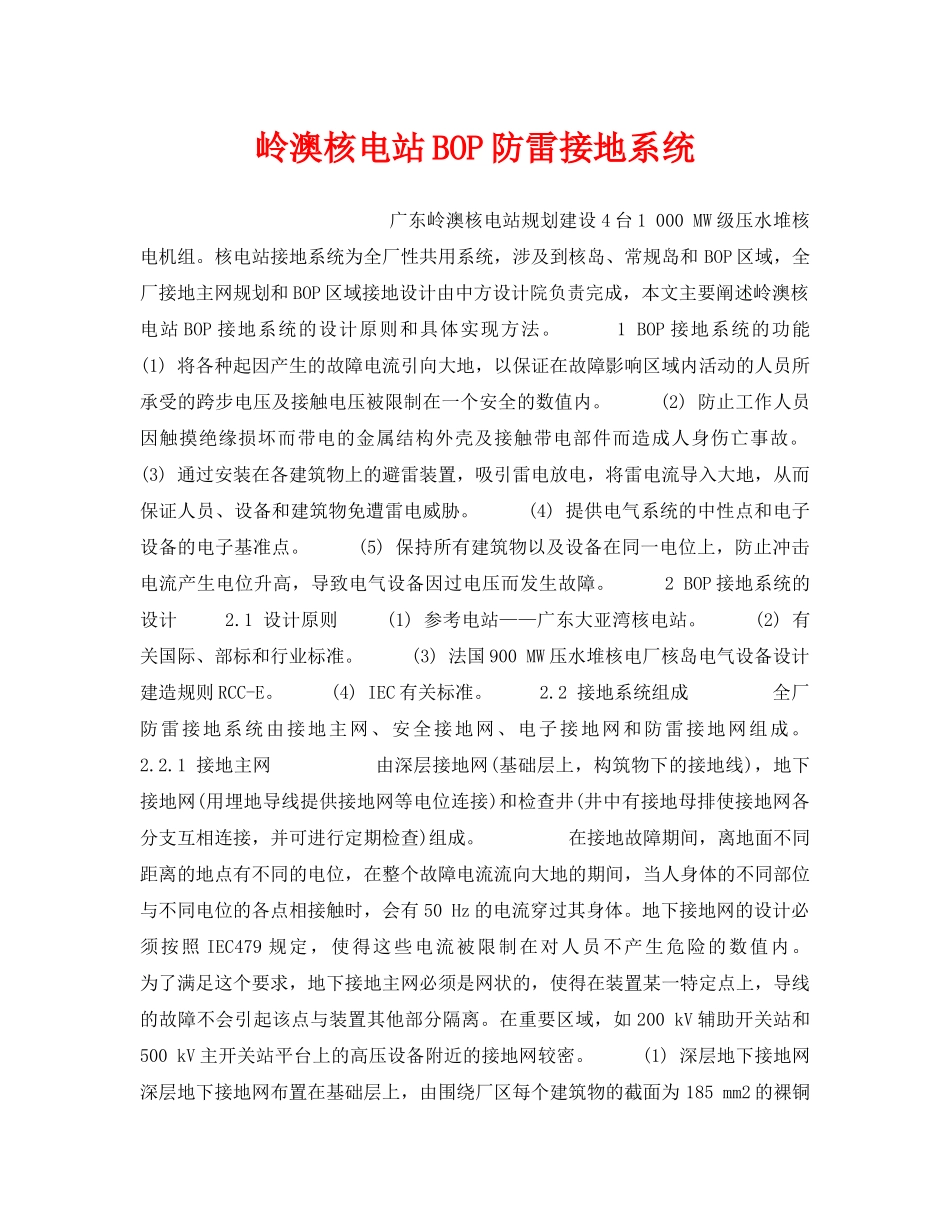

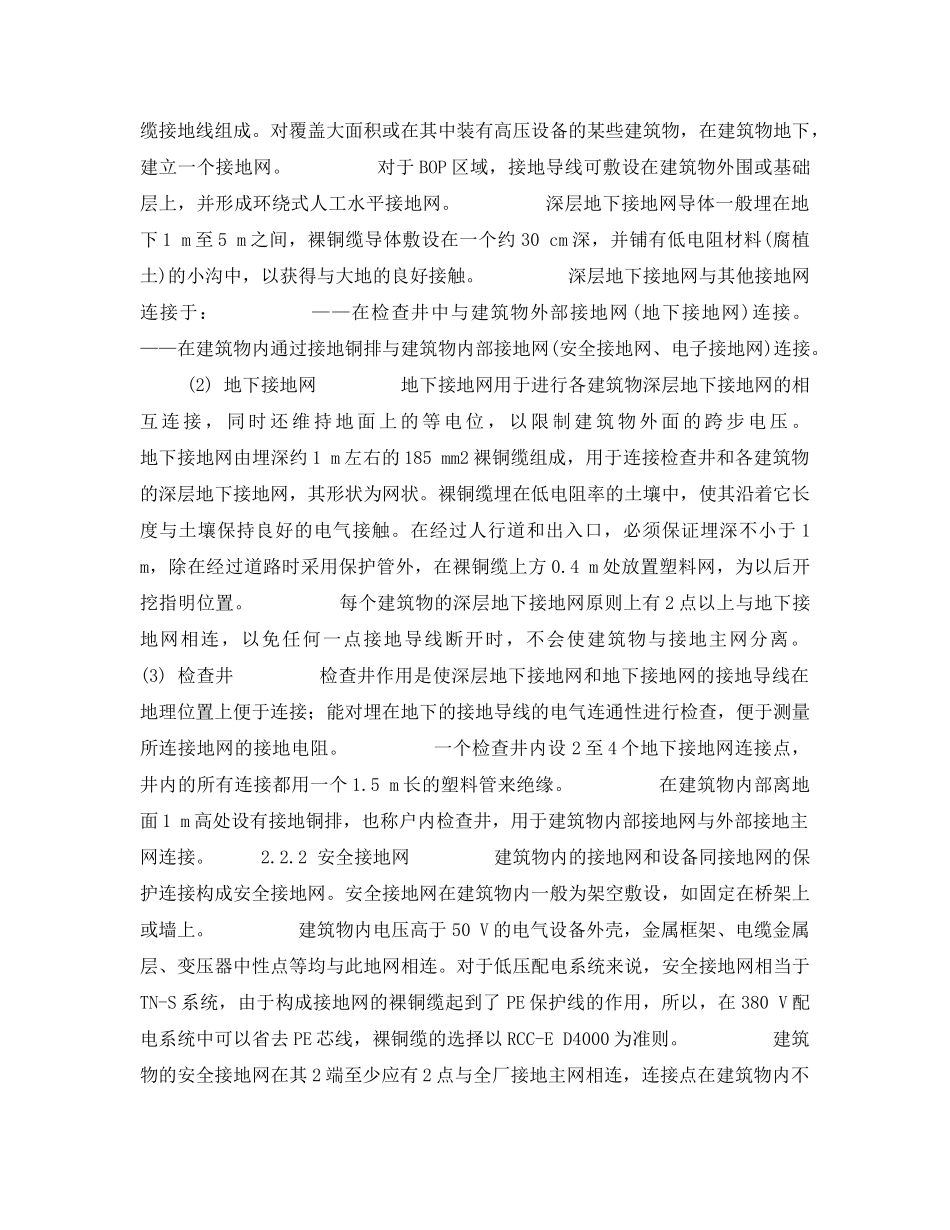

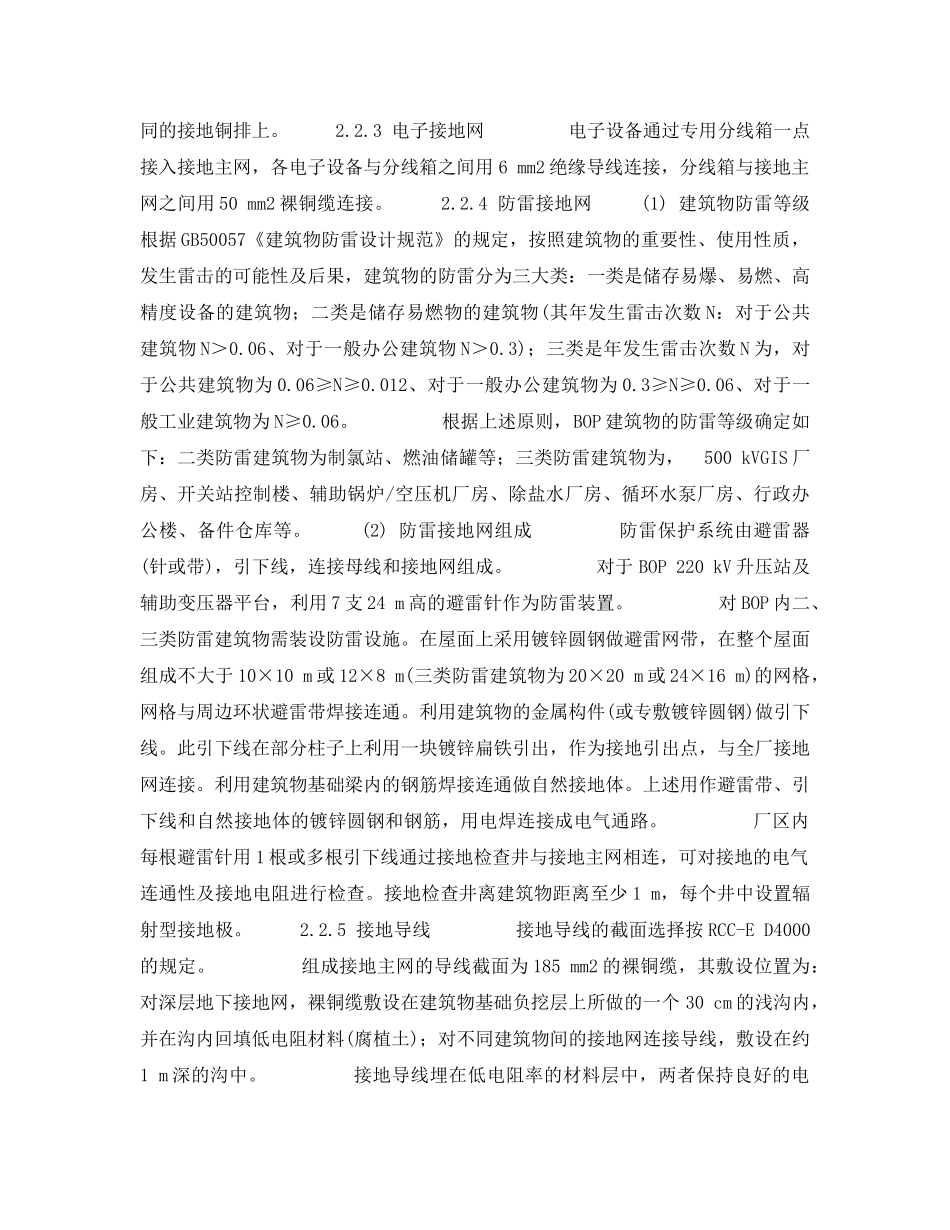

岭澳核电站BOP防雷接地系统广东岭澳核电站规划建设4台1000MW级压水堆核电机组。核电站接地系统为全厂性共用系统，涉及到核岛、常规岛和BOP区域，全厂接地主网规划和BOP区域接地设计由中方设计院负责完成，本文主要阐述岭澳核电站BOP接地系统的设计原则和具体实现方法。1BOP接地系统的功能(1)将各种起因产生的故障电流引向大地，以保证在故障影响区域内活动的人员所承受的跨步电压及接触电压被限制在一个安全的数值内。(2)防止工作人员因触摸绝缘损坏而带电的金属结构外壳及接触带电部件而造成人身伤亡事故。(3)通过安装在各建筑物上的避雷装置，吸引雷电放电，将雷电流导入大地，从而保证人员、设备和建筑物免遭雷电威胁。(4)提供电气系统的中性点和电子设备的电子基准点。(5)保持所有建筑物以及设备在同一电位上，防止冲击电流产生电位升高，导致电气设备因过电压而发生故障。2BOP接地系统的设计2.1设计原则(1)参考电站——广东大亚湾核电站。(2)有关国际、部标和行业标准。(3)法国900MW压水堆核电厂核岛电气设备设计建造规则RCC-E。(4)IEC有关标准。2.2接地系统组成全厂防雷接地系统由接地主网、安全接地网、电子接地网和防雷接地网组成。2.2.1接地主网由深层接地网(基础层上，构筑物下的接地线)，地下接地网(用埋地导线提供接地网等电位连接)和检查井(井中有接地母排使接地网各分支互相连接，并可进行定期检查)组成。在接地故障期间，离地面不同距离的地点有不同的电位，在整个故障电流流向大地的期间，当人身体的不同部位与不同电位的各点相接触时，会有50Hz的电流穿过其身体。地下接地网的设计必须按照IEC479规定，使得这些电流被限制在对人员不产生危险的数值内。为了满足这个要求，地下接地主网必须是网状的，使得在装置某一特定点上，导线的故障不会引起该点与装置其他部分隔离。在重要区域，如200kV辅助开关站和500kV主开关站平台上的高压设备附近的接地网较密。(1)深层地下接地网深层地下接地网布置在基础层上，由围绕厂区每个建筑物的截面为185mm2的裸铜缆接地线组成。对覆盖大面积或在其中装有高压设备的某些建筑物，在建筑物地下，建立一个接地网。对于BOP区域，接地导线可敷设在建筑物外围或基础层上，并形成环绕式人工水平接地网。深层地下接地网导体一般埋在地下1m至5m之间，裸铜缆导体敷设在一个约30cm深，并铺有低电阻材料(腐植土)的小沟中，以获得与大地的良好接触。深层地下接地网与其他接地网连接于：——在检查井中与建筑物外部接地网(地下接地网)连接。——在建筑物内通过接地铜排与建筑物内部接地网(安全接地网、电子接地网)连接。(2)地下接地网地下接地网用于进行各建筑物深层地下接地网的相互连接，同时还维持地面上的等电位，以限制建筑物外面的跨步电压。地下接地网由埋深约1m左右的185mm2裸铜缆组成，用于连接检查井和各建筑物的深层地下接地网，其形状为网状。裸铜缆埋在低电阻率的土壤中，使其沿着它长度与土壤保持良好的电气接触。在经过人行道和出入口，必须保证埋深不小于1m，除在经过道路时采用保护管外，在裸铜缆上方0.4m处放置塑料网，为以后开挖指明位置。每个建筑物的深层地下接地网原则上有2点以上与地下接地网相连，以免任何一点接地导线断开时，不会使建筑物与接地主网分离。(3)检查井检查井作用是使深层地下接地网和地下接地网的接地导线在地理位置上便于连接；能对埋在地下的接地导线的电气连通性进行检查，便于测量所连接地网的接地电阻。一个检查井内设2至4个地下接地网连接点，井内的所有连接都用一个1.5m长的塑料管来绝缘。在建筑物内部离地面1m高处设有接地铜排，也称户内检查井，用于建筑物内部接地网与外部接地主网连接。2.2.2安全接地网建筑物内的接地网和设备同接地网的保护连接构成安全接地网。安全接地网在建筑物内一般为架空敷设，如固定在桥架上或墙上。建筑物内电压高于50V的电气设备外壳，金属框架、电缆金属层、变压器中性点等均与此地网相连。对于低压配电系统来说，安全接地网相当于TN-S系统，由于构成接地网的裸铜缆起到了PE保护线的作用，所以，在380V配电系统中可以省去PE芯线，裸铜缆的选择以RCC-ED4000为准则...
