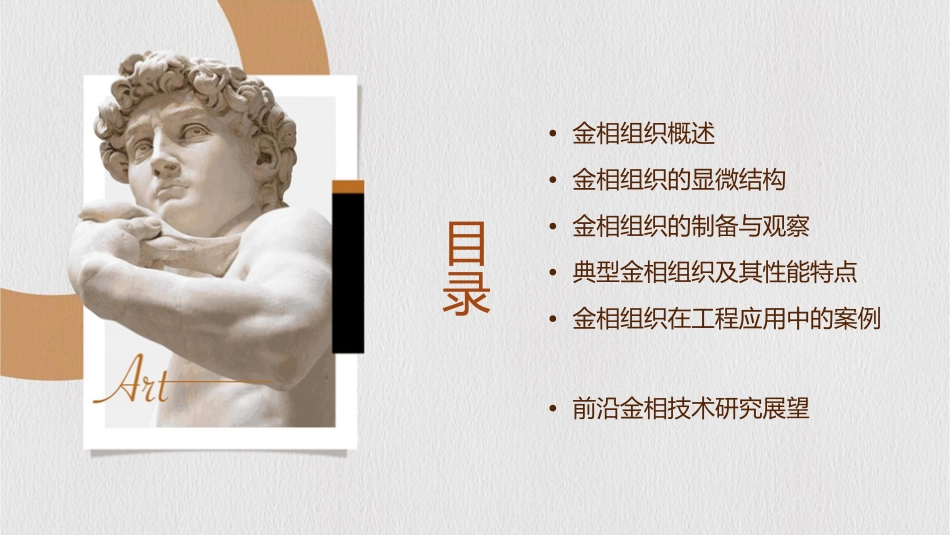

金相组织显示课件•金相组织概述•金相组织的显微结构•金相组织的制备与观察•典型金相组织及其性能特点•金相组织在工程应用中的案例目录•前沿金相技术研究展望01金相组织概述定义与分类定义金相组织指的是金属及合金的内部组织结构，在显微镜下观察到的结构形态。分类金相组织可分为晶粒组织、相组织、析出组织、织构组织等，不同组织形态对应不同的金属性能。金相组织的重要性010203决定金属性能评估金属质量指导金属加工金相组织是决定金属材料力学性能、物理性能和化学性能的重要因素。通过金相组织的观察和分析，可以评估金属材料的质量、工艺性能和使用寿命。了解金相组织，可以指导金属材料的加工和热处理工艺，提高产品质量和生产效率。金相组织的研究方法显微观察通过光学显微镜、电子显微镜等手段观察金属材料的内部组织结构，获取金相组织的形态、大小、分布等信息。图像处理与分析利用计算机图像处理技术对观察到的金相组织图像进行分析，提取定量化的组织结构参数。性能测试与关联分析结合金属材料的性能测试结果，分析金相组织与性能之间的关系，为材料设计和优化提供依据。02金相组织的显微结构晶体结构晶胞晶格常见晶体结构晶体结构的基本单元，描述原子在三维空间中的排列规律。由晶胞组成的阵列，反映如面心立方（FCC）、体心立方（BCC）、密排六方（HCP）等，不同晶体结构导致材料性能差异。晶体内部的周期性排列。晶界与亚晶界亚晶界晶体内部小角度晶界，由位错排列形成，对材料性能有一定影响。晶界相邻晶体取向不同的区域之间的界面，影响材料的力学性能、电学性能等。界面能晶界和亚晶界的能量状态，影响材料的相变、再结晶等行为。显微组织与力学性能的关系01020304晶粒大小第二相织构位错密度细化晶粒可提高材料的强度、韧性，改善材料的综合力学性能。金相组织中的非金属夹杂物、金属间化合物等第二相，对材料的力学性能有显著影响。晶体学取向在材料中的分布，影响材料的各向异性力学性能。位错的存在及分布对材料的强度、塑性变形等力学性能具有重要影响。03金相组织的制备与观察金相试样的制备试样选择抛光根据研究目的选择合适的材料作为试样，通常选择具有代表性的金属或合金。使用抛光剂和抛光布对试样表面进行抛光，去除磨削产生的划痕，获得镜面般的光洁度。切割与磨削蚀刻使用切割机械将试样切割成适当大小，然后通过磨削机械进行粗磨和细磨，以获得平滑的表面。将试样浸泡在含有蚀刻剂的溶液中，使金相组织在表面上显现出来，增加显微观察时的对比度。金相显微镜的原理与使用光学原理照明系统金相显微镜利用可见光和光学透镜成像原理，将金相组织放大并呈现在目镜中，以供观察者观察和分析。金相显微镜配备专门的照明系统，提供适当的光源和照明方式，确保试样表面得到均匀照明。物镜与目镜调节与控制物镜用于放大试样表面的图像，目镜进一步放大物镜成像，并提供观察者舒适的观察距离和视角。通过调节焦距、光源亮度等参数，获得清晰、对比度良好的金相组织图像。金相图像的分析与处理图像获取图像处理使用数码相机或图像采集卡将金相图利用图像处理软件对金相图像进行增强、去噪、平滑等处理，提高图像质量和可观察性。像记录下来，保存为数字图像文件。特征提取数据分析与解释通过图像处理技术提取金相组织的特征参数，如晶粒大小、相分布等，为后续分析提供定量数据。结合金相组织的特征参数，对金属或合金的微观结构、性能等进行分析和解释。04典型金相组织及其性能特点珠光体组织层片状结构，渗碳体与铁素体交替排列珠光体是由铁素体和渗碳体交替排列的层片状结构。其性能特点为具有良好的综合力学性能，即强度和韧性之间有较好的平衡。珠光体的强度和硬度适中，同时具有一定的塑性和韧性，因此广泛应用于各种机械零件和结构件。马氏体组织硬而脆，高强度，低塑性马氏体是金相组织中的一种硬脆组织，具有高强度和低塑性。它是由过饱和的α-铁素体和与之共格的碳化物组成。马氏体组织的硬度高，但韧性较差，容易发生脆性断裂。因此，在实际应用中需要对其进行回火处理，以提高其韧性和综合力学性能。贝氏体组织高强度，高韧性，优良的...
