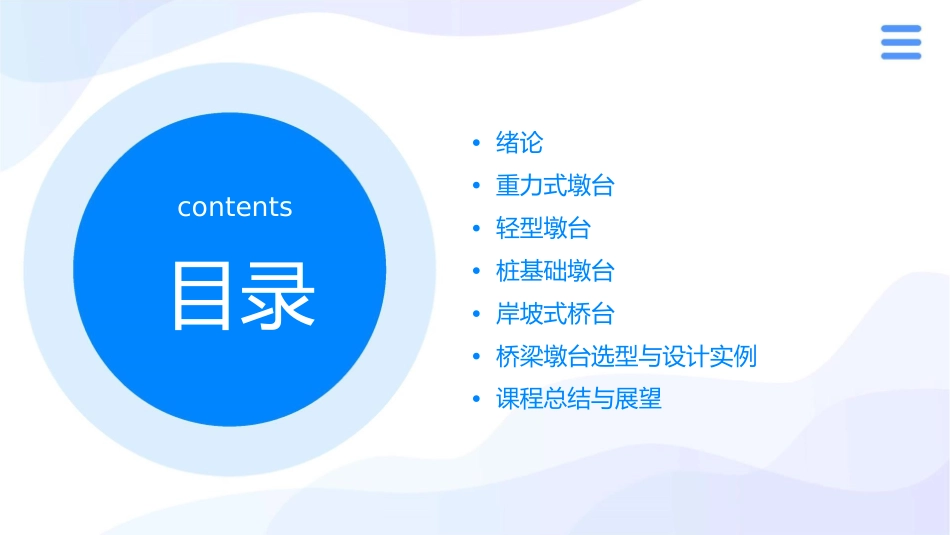

桥梁墩台类型课件•绪论•重力式墩台contents•轻型墩台•桩基础墩台目录•岸坡式桥台•桥梁墩台选型与设计实例•课程总结与展望01绪论桥梁墩台的定义与功能定义桥梁墩台是桥梁结构中的重要组成部分，通常分为桥墩和桥台两部分。桥墩位于桥梁中间，用于支撑桥跨结构；桥台位于桥梁两端，与路堤相接，起到支撑桥跨并与路堤衔接的作用。功能桥梁墩台的主要功能是承受桥跨结构传来的荷载，并将其传递给地基。同时，墩台还能起到调整桥梁线形、减小桥跨结构跨度等作用，确保桥梁安全、稳定地承载交通荷载。桥梁墩台的分类按材料分类桥梁墩台可分为钢筋混凝土墩台、钢墩台、石砌墩台等。其中，钢筋混凝土墩台具有强度高、耐久性好等优点，应用最为广泛。按截面形状分类常见的截面形状包括矩形、圆形、多边形等。不同截面形状的墩台在受力性能、施工难度等方面具有各自的特点。按结构形式分类桥梁墩台可分为重力式墩台、轻型墩台等。重力式墩台依靠自身重力保持稳定，适用于地基承载力较好的地区；轻型墩台则采用钢结构或钢筋混凝土薄壁结构，自重较轻，适用于地基承载力较差的地区。桥梁墩台的设计原则安全可靠经济合理桥梁墩台设计应满足强度、刚度和稳定性要求，确保在各种荷载作用下不发生破坏或失稳。在满足安全性能的前提下，应尽量降低墩台的材料消耗和施工成本，提高工程的经济效益。环保美观因地制宜墩台设计应充分考虑环保因素，减少对自然环境的破坏；同时，注重造型美观，与周围环境相协调，提升桥梁的整体形象。设计过程中应充分考虑当地的地质、水文、气候等自然条件，合理选择墩台类型、截面形状和结构形式，确保桥梁的安全性和适用性。02重力式墩台重力式墩台的构造特点墩身粗壮重力式墩台采用实体圬工结构，具有较厚的墩身截面，能够抵御桥梁荷载产生的水平力和弯矩。依靠自身重力保持稳定重力式墩台通过自身较大的重力与地基之间的摩擦力来平衡桥梁荷载产生的倾覆力矩，从而保持稳定。常用材料为混凝土或石料重力式墩台一般采用混凝土或石料等耐压材料建造，以承受桥梁荷载和自然环境的影响。重力式墩台的适用范围适用于地质条件较好的地区123重力式墩台依靠自身重力和地基摩擦力保持稳定，因此要求地基承载能力较强，适用于地质条件较好的地区。适用于桥梁跨度较小的场合由于重力式墩台自身结构较重，对地基要求较高，一般用于桥梁跨度较小的场合，如小桥、拱桥等。适用于无特殊要求的桥梁重力式墩台结构相对简单，施工方便，造价较低，适用于无特殊要求的普通桥梁工程。重力式墩台的设计与施工要点合理选择截面形状和尺寸加强地基处理控制施工质量考虑温度变化和徐变影响根据桥梁荷载、地质条件和施工要求等因素，合理选择重力式墩台的截面形状和尺寸，确保满足承载能力和稳定性要求。重力式墩台对地基要求较高，需进行地基加固和处理，如采用扩大基础、桩基础等方式，提高地基承载能力。重力式墩台施工时应严格控制混凝土或石料的强度、密实度等质量指标，确保墩台具备良好的耐久性和抗压性能。重力式墩台在设计和施工过程中应考虑温度变化和混凝土徐变等因素对结构性能的影响，采取相应措施保证墩台的长期稳定性。03轻型墩台空心墩特点空心墩具有较轻的自重，可以减轻地基负担，同时其内部可以设置横向和纵向钢筋，提高了承载能力。定义空心墩是一种桥梁墩台类型，其内部为空心的，通常用于支撑桥梁的跨度。适用范围空心墩适用于跨度较小的桥梁，如城市中的小桥、人行天桥等。薄壁墩定义特点适用范围薄壁墩是一种轻型墩台，其壁厚较薄，通常用于城市中的小桥、立交桥等。薄壁墩具有较小的截面面积和自重，可以减少材料的使用量和地基的负荷。同时，其具有较好的抗震性能，能够适应地震等自然灾害的影响。薄壁墩适用于桥梁跨度较小、地基较差的情况。在城市建设中，薄壁墩由于其造型美观、结构简单等优点，被广泛应用。04桩基础墩台桩基础墩台的构造特点结构形式桩基础墩台由承台、桩群和墩身组成。承台位于河床底部，通过桩群与土体相连，墩身立于承台之上，用于支撑桥梁上部结构。桩的类型根据地质条件和荷载要求，可采用钢筋混凝土桩、预应力混凝土桩、钢桩或木...
