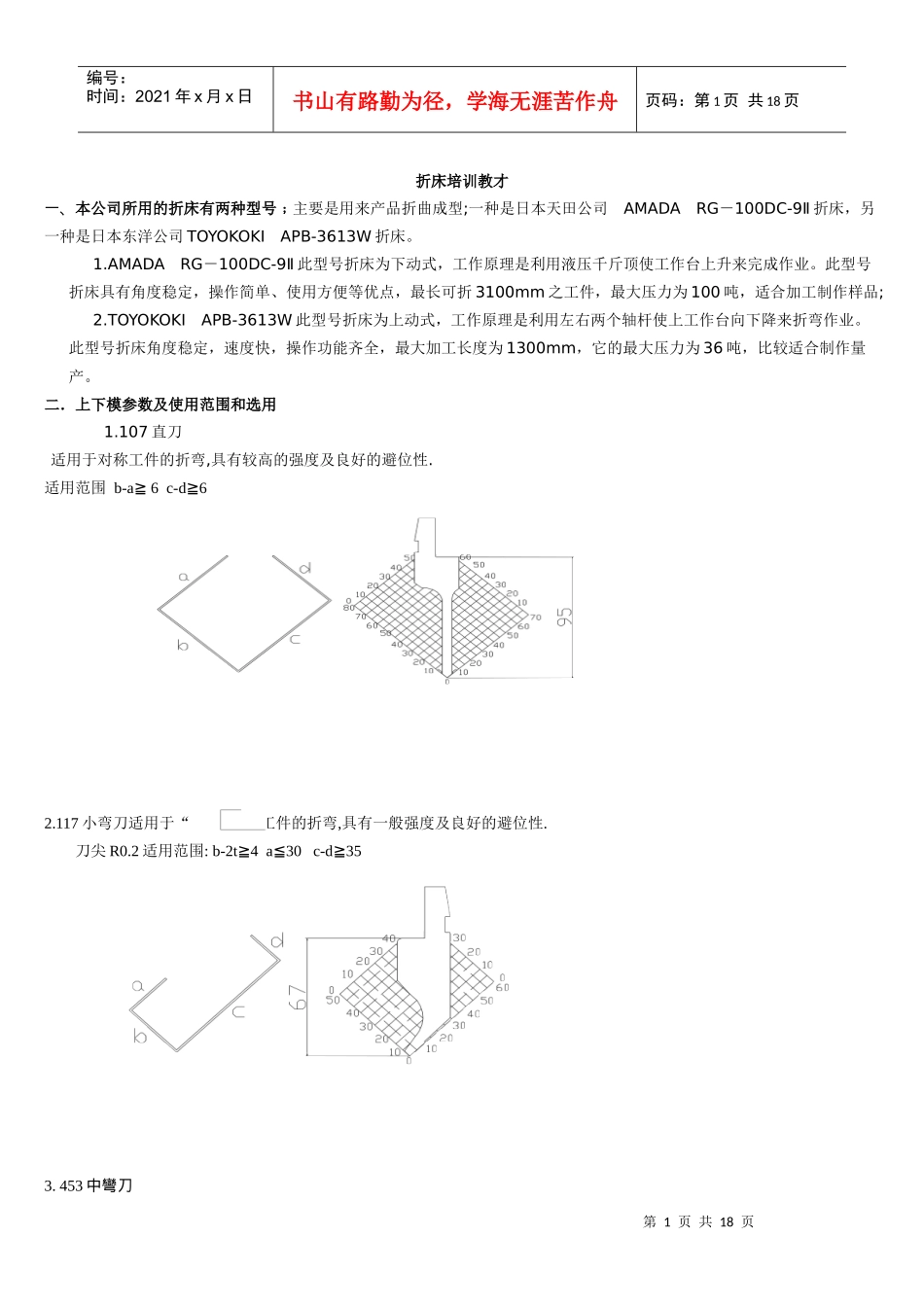

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页折床培训教才一、本公司所用的折床有两种型号﹔主要是用来产品折曲成型;一种是日本天田公司AMADARG－100DC-9Ⅱ折床，另一种是日本东洋公司TOYOKOKIAPB-3613W折床。1.AMADARG－100DC-9Ⅱ此型号折床为下动式，工作原理是利用液压千斤顶使工作台上升来完成作业。此型号折床具有角度稳定，操作简单、使用方便等优点，最长可折3100mm之工件，最大压力为100吨，适合加工制作样品;2.TOYOKOKIAPB-3613W此型号折床为上动式，工作原理是利用左右两个轴杆使上工作台向下降来折弯作业。此型号折床角度稳定，速度快，操作功能齐全，最大加工长度为1300mm，它的最大压力为36吨，比较适合制作量产。二．上下模参数及使用范围和选用1.107直刀适用于对称工件的折弯,具有较高的强度及良好的避位性.适用范围b-a≧6c-d≧62.117小弯刀适用于“”形工件的折弯,具有一般强度及良好的避位性.刀尖R0.2适用范围:b-2t≧4a≦30c-d≧353.453中彎刀第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页適用于“”形工件的折彎,具有較高的強度及良好的避位性.適用範圍:b-2t≧6a≦45c-d≧754.小尖刀103、大尖刀210:適用於銳角,對稱件的折彎,具有較高的強度及優良的避位性.適用範圍:A/b=1.72也適于抽孔、鉚釘、离折彎線較近時使用.5.大彎刀52:適用于“”形工件的折彎,具有較高的強度及一般的避位性.適用範圍:b-2t≧10a≦75c-d≧906.壓平模:適用于反折壓平,鉚、釘整形等.第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页7.14830圓弧刀:適用於對折彎圓弧有特殊要求的工件.折彎內R=3.0,也可用於整形.8.自制117小彎刀適用U型折彎，具有一般強度，和較好的避位性,適用範圍:a-2t≧2.8b≦30c-d≧359.U型槽選刀<1.a-b8≧時，選用109、103、453、117、210、47﹔<2.4＜ab≦且1＜b/a1.5≦時選用117﹔<3.b10,b/a2.0≦且b<30時，選用117、453、47﹔<5.a>10,b/a2.4≦且b<53時，選用453、47﹔<6.a>10,1.7b/a2.6≦≦且53
