第二三节离心泵的主要零部件综述课件VIP专享VIP免费

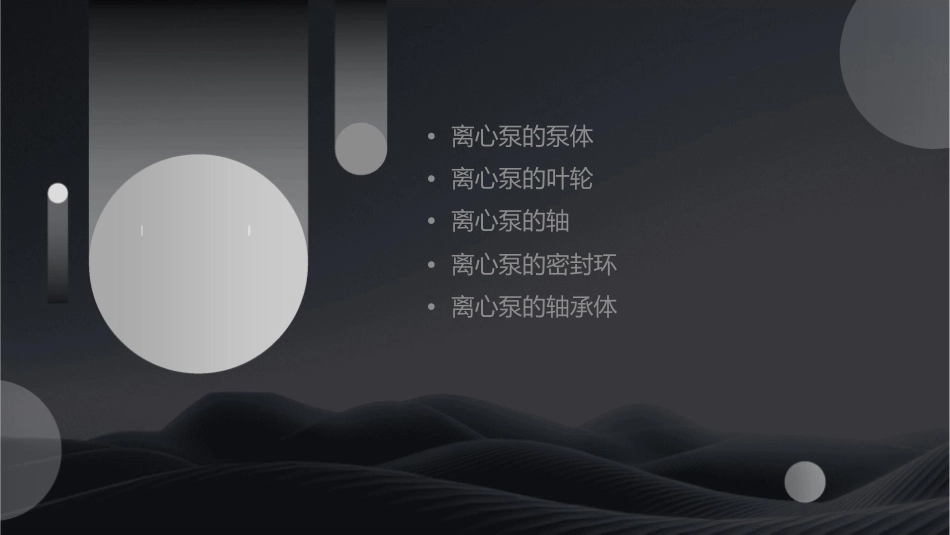

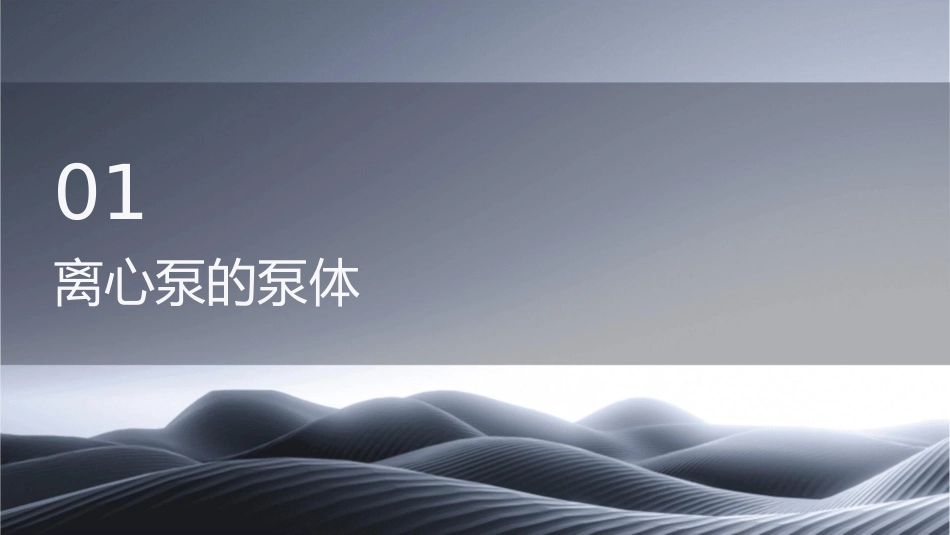

•离心泵的泵体•离心泵的叶轮•离心泵的轴•离心泵的密封环•离心泵的轴承体01离心泵的泵体泵体的作用010203支撑作用容纳液体支撑轴承泵体作为离心泵的主要支撑部件，承载着其他零部件的重量，确保整体结构的稳定性。泵体内部形成封闭的空间，用于容纳被输送的液体，并确保其在叶轮的旋转下顺利流动。泵体内部通常安装有轴承，为叶轮和泵轴提供支撑，降低摩擦和磨损。泵体的结构单壳体特殊结构根据不同的应用需求，还有一些特殊的泵体结构，如多级离心泵的各级泵体相互连接组成整体。单壳体泵体通常由吸入段、中段和吐出段组成，结构简单，易于制造和维护。双壳体双壳体泵体由两个独立的半壳体组成，通常用于大型或高压力的离心泵，能够承受更高的机械应力和温度。泵体的材料铸铁不锈钢碳钢铸铁是一种常用的泵体材料，具有成本低、耐腐蚀、承受压力能力较强的优点。不锈钢泵体具有较高的耐腐蚀性和机械强度，适用于输送腐蚀性液体或高温液体。碳钢泵体具有较好的耐压性能和耐磨性，适用于输送含有固体颗粒的液体。02离心泵的叶轮叶轮的作用01叶轮是离心泵的核心部件，主要作用是将原动机的机械能传递给液体，使液体获得能量，包括速度能和压力能。02叶轮通过高速旋转，使液体在离心力的作用下被甩出，从而获得所需的压力和流速。叶轮的结构叶轮的结构通常由叶片、盖板、轮毂等组成。盖板和轮毂的作用是固定叶片和传递扭矩。叶片的形状和大小决定了泵的性能参数，如流量、扬程、功率等。叶轮的材料叶轮的材料需要根据泵的工作条件和性能要求进行选择。常用的叶轮材料包括铸铁、铸钢、不锈钢等。不锈钢叶轮通常用于输送腐蚀性液体，铸钢叶轮适用于高温、高压的工况，而铸铁叶轮则适用于一般的水泵。03离心泵的轴轴的作用支持转动件轴承担了离心泵中所有转动件（如叶轮、轴承等）的重量，并保持它们的稳定运转。传递扭矩轴是离心泵中传递动力的主要部件，它将电动机或其他动力源的扭矩传递给叶轮，使叶轮能够旋转。安装转动件轴上安装了离心泵中的各种转动件，如叶轮、轴承等，通过键、螺钉等连接方式将它们固定在轴上。轴的结构轴径轴头轴身根据工作需求，轴通常有不同的直径，其中最粗的部分是轴颈，用于安装轴承，支撑转动件。轴的末端部分，根据需要可加工成不同的形状和尺寸，用于连接其他机械部件。轴的中部部分，根据需要可加工成不同的形状和尺寸，用于安装转动件。轴的材料碳钢常用的一种轴材料，具有较好的强度和韧性，适用于大多数离心泵的工作环境。不锈钢在一些特殊的工作环境下，如高温、腐蚀等，不锈钢轴更具有耐久性和稳定性。合金钢一种高强度材料，常用于制造高转速、高负载的离心泵轴。04离心泵的密封环密封环的作用密封环是离心泵的重要部件之一，其主要作用是防止泵内的液体泄漏和外界杂质进入泵内。在泵运行过程中，密封环能够保持泵内的高压和液体的完整性，确保泵的正常运行和效率。密封环还能够减少泵的机械摩擦和磨损，延长泵的使用寿命。密封环的结构密封环通常由耐磨、耐腐蚀的材料制成，如碳化硅、氧化铝等。密封环的外形一般为环状，其内径和外径根据泵的具体要求而定。密封环的厚度和宽度根据泵的型号和规格而定，以确保密封效果和稳定性。密封环的材料对于一般的水或其他轻质介质，可以选择铸铁、青铜等较为经济实惠的材料。根据不同的使用环境和介质，密封环的材料选择也不同。对于高温、高压、腐蚀性强的介质，通常选用硬质合金、陶瓷等高耐磨、耐腐蚀的材料。05离心泵的轴承体轴承体的作用支撑作用轴承体是离心泵中支撑转子的部件，它将转子悬浮在泵壳内，减少摩擦和磨损。平衡作用轴承体还起到平衡轴向力的作用，确保转子在运转过程中的稳定性。润滑作用轴承体内部通常填充有润滑油，起到润滑和冷却的作用，降低摩擦和热量。轴承体的结构轴承座轴承盖润滑油通道油封轴承座是轴承体的主要部分，它与泵壳配合安装，支撑和固定转子。轴承盖用于封闭轴承座，防止润滑油泄漏和外部杂质进入。轴承体内通常有润滑油通道，用于输送润滑油到轴承和转子之间。油封是防止润滑油泄漏的部件，它安装在轴承座和轴承盖之间。轴承体的材料铸铁010203铸铁是一种常...
