飞机发动机分类和工作原理通用课件VIP免费

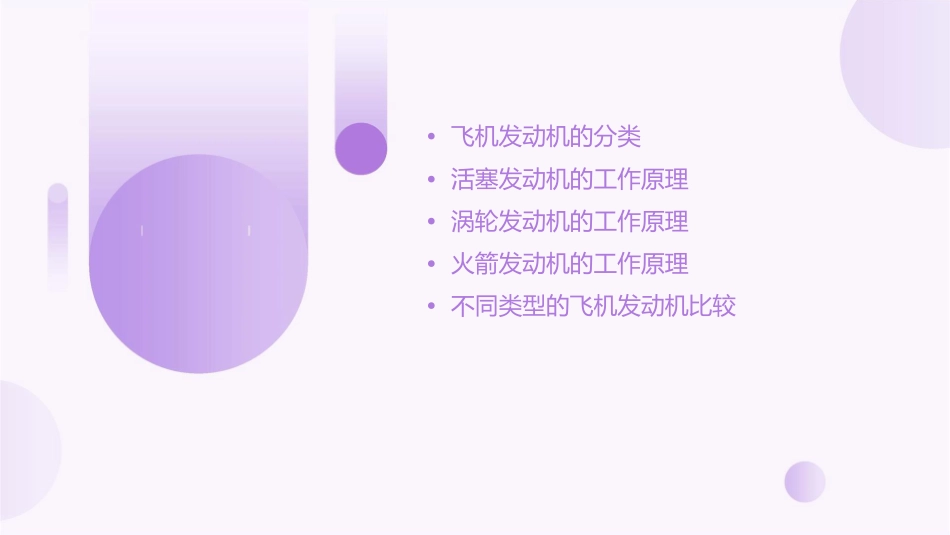

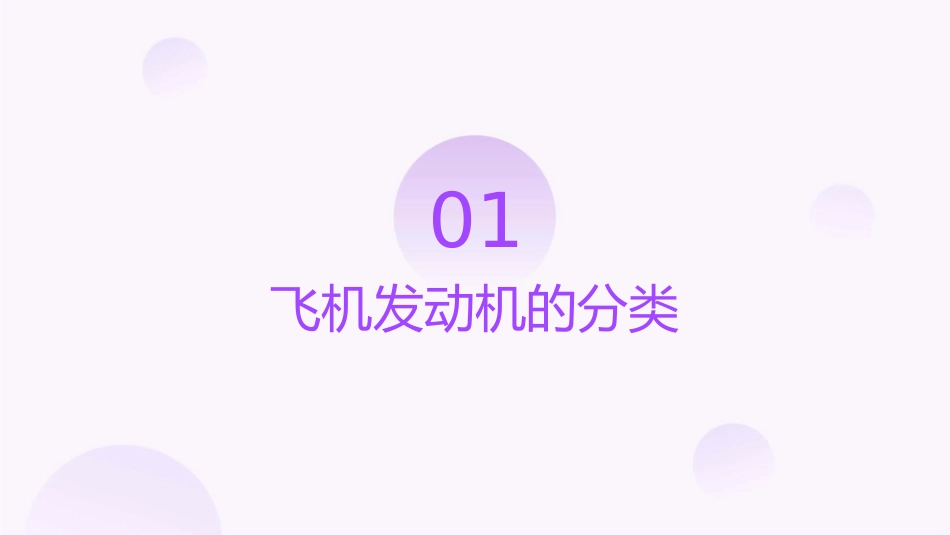

飞机发动机分类和工作原理通用课件•飞机发动机的分类•活塞发动机的工作原理•涡轮发动机的工作原理•火箭发动机的工作原理•不同类型的飞机发动机比较01飞机发动机的分类活塞发动机•活塞发动机是一种利用燃料燃烧产生高压气体推动活塞运动，进而驱动飞机的发动机。•活塞发动机由气缸、活塞、曲轴等主要部件组成，通过燃料和空气的混合物在气缸内燃烧产生推力，推动活塞上下运动，再通过曲轴将活塞的直线运动转化为旋转运动，从而驱动飞机螺旋桨旋转，使飞机前进。••活塞发动机具有结构简单、可靠性高、维护成本低等优点，但功率和效率相对较低。活塞发动机适用于低速、低空、低成本的航空器，如小型飞机、直升机等。涡轮发动机涡轮发动机是一种利用燃气膨胀和涡轮旋转产生推力的发动机。涡轮发动机由进气道、压气机、燃烧室、涡轮和尾喷管等部分组成，空气经过压气机压缩后进入燃烧室与燃料混合燃烧，产生高温高压燃气，燃气经过涡轮进一步膨胀做功后以高速喷出，产生推力。涡轮发动机具有功率大、效率高、可靠性好等优点，广泛应用于高速、高空、大功率的航空器，如大型客机、运输机等。涡轮发动机01涡轮发动机的缺点是结构复杂、维护成本高、启动和停车程序复杂。02随着航空工业的发展，涡轮发动机的性能和可靠性得到了不断提高，未来仍将是高性能航空器的主要动力来源。火箭发动机火箭发动机是一种利用燃料燃烧产生高速气体的发动机。火箭发动机由燃烧室、喷管和推进剂供应系统等组成，推进剂在燃烧室内燃烧产生高温高压气体，经过喷管加速后以高速喷出产生推力。火箭发动机具有推力大、工作时间短、不受外界环境影响等优点，广泛应用于航天器发射、导弹发射等领域。火箭发动机火箭发动机的缺点是燃料消耗量大、无法回收再利用、对环境影响较大等。随着环保意识的提高和航天技术的不断发展，未来火箭发动机的发展将更加注重环保和可持续性。02活塞发动机的工作原理四冲程循环吸气冲程做功冲程活塞从上止点移动到下止点，进气门打开，空气进入气缸，与燃油混合。活塞再次从上止点移动到下止点，进气门和排气门关闭，混合气被点燃，产生高压气体推动活塞。压缩冲程排气冲程活塞从下止点移动到上止点，活塞从下止点移动到上止点，排气门打开，废气被排出气缸。进气门和排气门关闭，空气和燃油被压缩。燃油与空气的混合化油器将燃油与空气混合，形成可燃混合气。燃油喷射直接将燃油喷入气缸，与空气混合。点火与燃烧点火系统产生高压电弧，点燃可燃混合气。燃烧室可燃混合气在燃烧室内燃烧，产生高温高压气体。03涡轮发动机的工作原理压缩过程总结词空气在进入燃烧室之前，必须先经过压缩，以增加其压力和温度。详细描述在压缩过程中，高速旋转的涡轮机叶通过绝热压缩使空气压力和温度升高。这个过程需要消耗部分输入功，同时使得空气达到点燃燃料所需的条件。燃烧过程总结词在燃烧室中，燃油与压缩后的空气混合并点燃，产生高温高压的燃气。详细描述燃油通过喷嘴进入燃烧室，并在压缩的高温空气中迅速蒸发、混合。然后，点火系统引发混合气体燃烧，产生高温高压的燃气。这个过程释放大量能量，推动涡轮机叶旋转。涡轮膨胀过程总结词详细描述高温高压的燃气在经过涡轮机叶时，推动其旋转，同时自身压力和温度降低。高温高压的燃气经过涡轮机叶时，对涡轮机叶产生推动作用，使其高速旋转。这个过程中，燃气自身的压力和温度会降低，但仍然保持较高的能量水平，可以用来驱动压气机等其他设备。VS04火箭发动机的工作原理推进剂的燃烧推进剂在燃烧室中与氧化剂混合，经过点燃产生高温高压气体。推进剂的燃烧方式主要有连续燃烧和脉冲燃烧两种，连续燃烧稳定，但燃烧速度慢，适用于长时间持续推进；脉冲燃烧则适用于短时间内需要产生大量推力的场合。推进力的产生高温高压气体从发动机尾部喷出，产生反作用力，即推进力。推进力的大小取决于喷气速度、喷气量以及发动机的效率等因素。推进剂的存储与输送推进剂和氧化剂分别储存在燃料箱和氧化剂箱中，通过泵和管路将它们输送到燃烧室。为了保证推进剂的稳定供应和防止意外事故，存储和输送系统需要具备安全保护措施，如压力调节、过...
