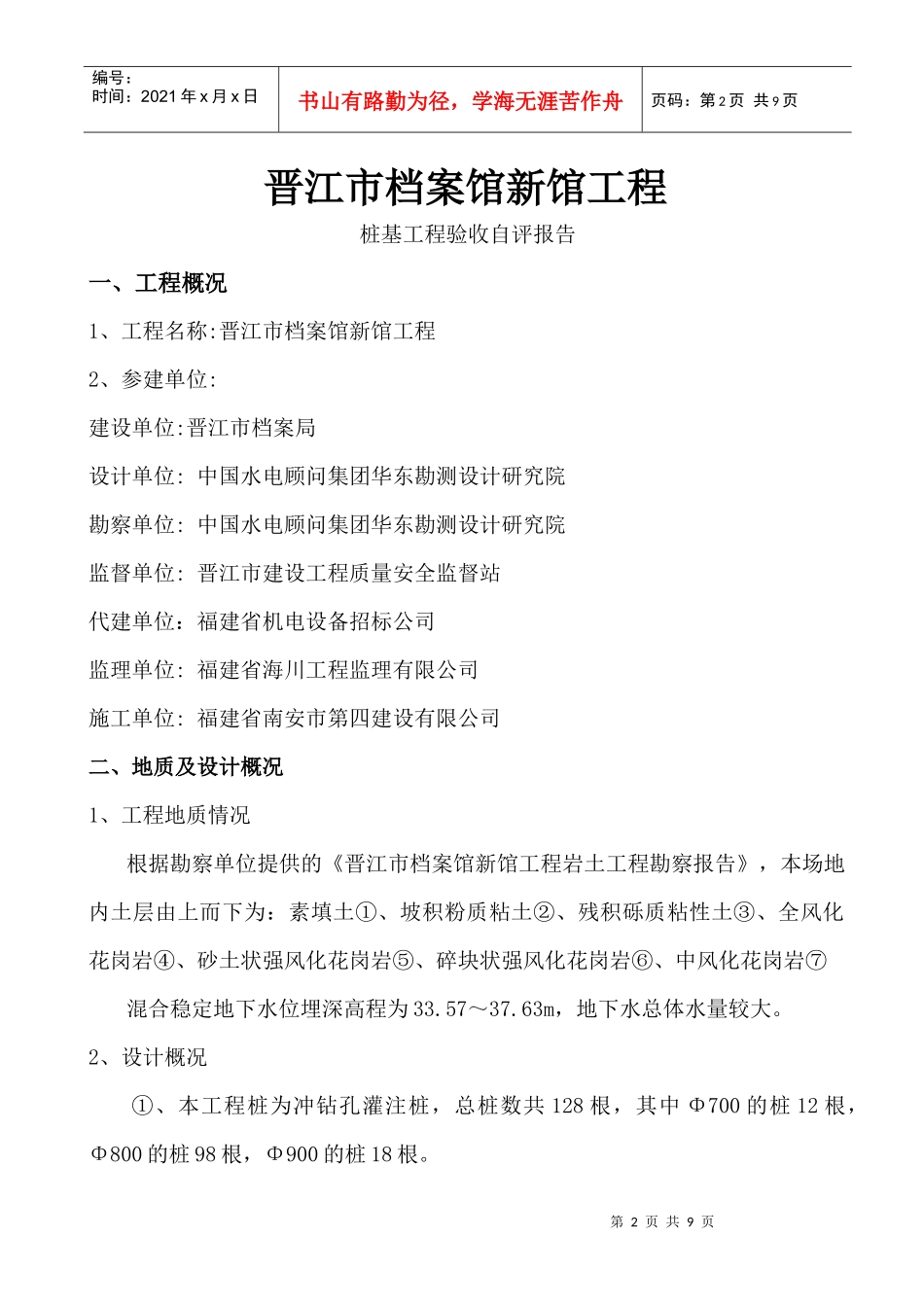

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页晋江市档案馆新馆工程桩基验收自评报吿项目经理：项目技术负责人:福建省南安市第四建设有限公司年月日第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页晋江市档案馆新馆工程桩基工程验收自评报告一、工程概况1、工程名称:晋江市档案馆新馆工程2、参建单位:建设单位:晋江市档案局设计单位:中国水电顾问集团华东勘测设计研究院勘察单位:中国水电顾问集团华东勘测设计研究院监督单位:晋江市建设工程质量安全监督站代建单位：福建省机电设备招标公司监理单位:福建省海川工程监理有限公司施工单位:福建省南安市第四建设有限公司二、地质及设计概况1、工程地质情况根据勘察单位提供的《晋江市档案馆新馆工程岩土工程勘察报告》，本场地内土层由上而下为：素填土①、坡积粉质粘土②、残积砾质粘性土③、全风化花岗岩④、砂土状强风化花岗岩⑤、碎块状强风化花岗岩⑥、中风化花岗岩⑦混合稳定地下水位埋深高程为33.57～37.63m，地下水总体水量较大。2、设计概况①、本工程桩为冲钻孔灌注桩，总桩数共128根，其中Φ700的桩12根，Φ800的桩98根，Φ900的桩18根。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页②、冲（钻）孔灌注桩设计桩为Φ700的有效桩长为30～41m；Φ800的有效桩长为16～30m；Φ900的有效桩长为29～35m.桩端持力层为7层中风化花岗岩，并要求桩端进入中风化岩石持力层的深度不小于1m。③、桩身混凝土强度等级为C35，桩身单桩承载力检测数量不少于总桩数的1%，且不得少于3根，采用静载试验数量为3根D800；桩身完整性检测采用小应变检测，柱下3桩及3桩以下承台，每承台下应>1根，总数>总桩数的30%且不得少于20根，且每根柱下承台的检验数不得少于1根。四、施工情况、主要设计变更及执行情况1、本工程严格按施工图纸及设计变更通知单进行施工2、执行现行规范情况：①、《建筑工程施工质量验收统一标准》GB50300—2001②、《建筑地基与基础工程施工质量验收规范》GB50202—2002③、《砼结构工程施工质量验收规范》GB50204—2002④、《工程测量规范》JGJ102—96⑤、《建筑桩基技术规范》JGJ94-2008⑥、《钢筋焊接质量验收规程》JGJ18-2003⑦、国家工程施工强制性条文第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页⑧、建筑地基基础设计规范（GB50007—2002）；3、按图施工情况：我司按设计图纸组织施工。桩位放样根据地信测量队所提供的坐标点进行测量放样施工及高程引测，经监理复核并确定符合设计及规范要求后，开始施工。钻孔桩原材料均经见证送检符合要求。成孔过程中，各工序经有关单位验收合格后方进行下道工序施工。对持力层土质鉴定经地勘、监理等单位验收，均符合要求。钢筋笼的制作、安装、焊接以及砼成孔前进行清孔，均经过监理单位人员检查合格后方进行砼浇筑。4、桩位、桩顶偏差情况经复核均在施工规范允许范围内，冲孔灌注桩桩位偏差最大值63mm（46#桩），最小值0，具体详见竣工图；桩顶标高符合设计要求。5、工程变更情况：A、工程联系单编号03变更设计洽商单，关于63#桩、81#桩、117#桩为竖向静载试验桩施工至自然地面标高，将按设计变更单进行施工（详03工程联系单）。四、质量控制情况1、主要材料供应及见证取样、送检情况本工程所用材料均按见证取样100%，按规定进行取样和送检，并经福建华诚工程质量检测中心检测合格后方可投入工程中使用，见证送检情况统计如下：第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页见证送检汇总序号产品、项目检验组数见证送检不合格组数检验组数见证率（%）1钢筋原材44100无2钢筋焊接件1212100无4冲孔桩砼标养（C35）128128100无5冲孔桩砼同条件（C35）128128100无2、材料质量控制(1)、钢筋：主筋采用福建三益钢铁有限公司生产的钢筋，螺旋钢筋采用福建省三钢（集团）有限责任公司生产的钢筋，均按要求见证取样送检，检验结果符合要求。其中钢筋...
